GstarCAD 2007 Standard 주요기능

GStarICAD는 최상의 IntelliCAD 소프트웨어 중 하나로 잘 알려져 있으며, CAD 설계 및 도면 작업에 있어 값비싼 AutoCAD에 대한 완벽한 대안으로 각광 받고 있습니다.

AutoCAD 2007 파일지원 형식들

GStarICAD'의 기본 파일 형식은 .DWG입니다. 따라서, 기존의 AutoCAD 파일(AutoCAD R2.5 to 2007)을 읽고자 할 때, 파일 변환이나 데이터 손실없이 바로 읽을 수 있습니다. AutoCAD 문서인 DWG와 DXF 파일을 직접 읽고 결과를 저장할 수 있습니다. 도면(.dwg) 파일들 뿐만 아니라, 설계 도면을 DXF(Drawing Exchange Format) 파일이나 DWT(Drawing Template) 파일로 저장할 수 있습니다.


ARX 지원

ARX의 기본 개발이 가능합니다. Proxy 개체(entity)와 리액터(reactor)를 제외한 95%정도 ARX와 호환이 됩니다. 산업 소프트웨어 개발자들은 약간만 수정하여 ARX 프로그램을 GStarICAD에서 실행할 수 있습니다.

개체 스냅(Entity Snap) 기능 향상

처리 속도가 빠르고 명령 라인, Int, APP 스냅 기능(탭 키의 스냅 포인트 변경 기능,다양한 기능드을 가진 스냅 포인트의 PRI) 등 20여개의 새로운 기능들이 추가되었고, 이전보다 속도가 빨라졌고 호환성 역시 개선되었습니다.

프록시(Proxy) 객체 디스플레이

프록시 개체 블록(block) 처리 기능 강화 - 시스템 변수 PROXYSHOW 지원, 블록의 프록시 개체 디스플레이 제어

OLE(객체지향) 붙이기 기능 향상

MS Office와의 상호 작용을 강화할 수 있습니다. 특수 기법으로 GStarICAD 도면을 MS Office에서 보다 선명하게 나타낼 수 있고, 많이 확대하더라도 선명도가 떨어지지 않습니다.

Gradient Hatch

이 기능은 몇몇 디자인 부분에서 매우 유용하며, 설계를 보다 현실감있게 또는 보기 좋게 만들어 줍니다.

LAYERP 기능

레이어(Layer) 연결에 대한 수정에 대해 Redo 또는 Undo를 적용할 수 있고, 다른 명령의 영향을 주지 않고 가장 최근의 수정 내용을 복구할 수 있습니다. 스크립트(script)에서 적용했을 때, 임시 실행 레이어의 일부 기능들을 현실화 수 있고, 스크립트 코드를 크게 줄여 주며 논리(Logic)을 명확하게 할 수 있습니다.

DXB 불러오기 기능

DXB 파일들을 DWG 파일에 불러 올 수 있고, 공통 개체들을 관리 및 편집할 수 있습니다.

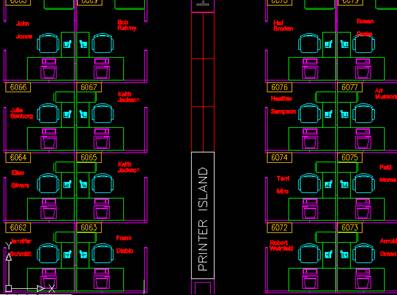

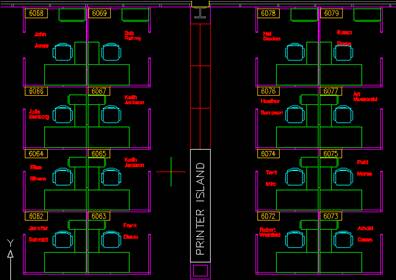

In-Place Edit

일련의 고급 해법들을 제공하는데, 그 예로, 블록 참조를 확대할 필요없이 엔터티들을 편리하게 참조할 수 있고, 블록 참조 엔터티들을 추가 또는 삭제할 수 있습니다. 그런 다음, 많은 변경을 하지 않고 관련된 모든 블록 참조들을 업데이트 할 수 있어 도면 작업 및 수정을 매우 효과적으로 할 수 있습니다.

필요한 컴퓨터 및 전화 블록을 적절한 위치에 삽입 가능.


빠르고 편리한 치수(Dimension) 모드 지원

continuous / Staggered / Baseline / Ordinate / Radial / Diametric / datumPoint /Edit 등과 같은 치수 모드 제공. 여려 객체에 치수 작업 또는 기존의 여러 치수를 수정하기에 보다 지능적이고, 유연성있고, 편리한 기능들을 지원합니다.

Continuous

Staggered

Baseline

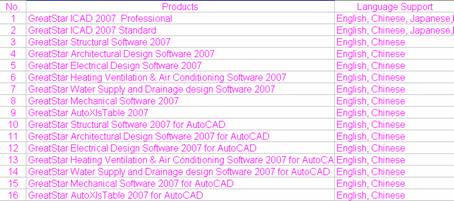

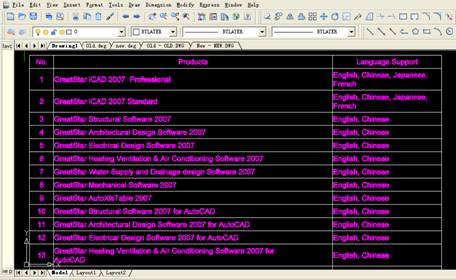

Excel에 붙여넣기 기능

엑셀(Excel) 형식으로 만들어서 GStarICAD에 기초 엔터티(entity)로 불러올 수 있으므로 많은 시간을 절약할 수 있습니다.




가상 프린터

dwg 도면을 고해상도 래스터 이미지로 변환할 수 있습니다. 가사 프린터를 이용하여 고해상도 PNG 이미지를 내어쓸 수 있으며, 다른 영상 포맷으로 저장하여 다른 영상 편집 소프트웨어에서 활용할 수 있습니다.

Pull-page Proof Cut Drawing

Can cutclip a certain Partial in drawing as full-page proof by crossing
Original Drawing

The Drawing after Pull-page Proof Cut Drawing


Cookie Cutter Trim

한 측면의 선택된 라인들의 교차점들을 다듬(trim)을 수 있습니다.

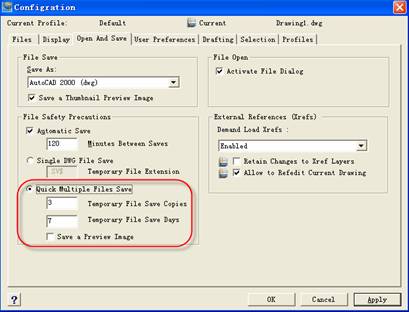

실시간 백업 시스템

사용자의 전체 설계 과정을 기록하므로 예기치 않은 에러로 인해 여러분의 작업 결과를 잃어 버리지 않게 하였습니다. 작업 내용 손실에 대한 염려는 하지 않아도 됩니다. GStarICAD의 자체 파일인 새로운 벡터 이미지 형식(.dwh 확장자)을 적용하여 표준 형식인 .dwg 파일과 비교하여 자동으로 적절한 시간내에 빠르게 자동으로 백업해 줍니다. 예를들면, 도면 크기가 10M 이하의 경우 백업 소요 시간은 1초 정도입니다. 이런 빠른 백업 시스템은 실시간으로 처리됩니다.(예를 들면, 매 5분마다 자동 백업됩니다.)

전원 이상 또는 예기치 않은 종료 등과 같은 사고의 경우, 가장 나중에 편집한 도면을 복원하여 손실을 최소화 해줍니다. 뿐만 아니라, 사용자는 사본의 개수와 얼마나 길게 보관할지를 설정할 수 있습니다. 부적절한 실행이나 실수로 도면을 삭제한 후에 잘못된 도면을 저장한 경우, 파일이름과 저장 시간을 입력하여 파일을 복원할 수 있습니다.

도면 비교

   두 도면의 차이점을 확인해 보세요.

Old Drawing

New Drawing

Note:

WMFIN

확장자 이름이 .WMF 또는 .EMF을 갖는 벡터 그래프들을 GstarICAD2007에서 식별 가능한 객체로 설계 도면에 넣을 수 있습니다. 또한, 마우스를 사용하여 설계자들의 영상 공간을 설계도에 복사할 수 있도록 도와 줍니다.

툴 팔레트(Tool Palettes)

툴 팔레트를 이용하여 사용자 맞춤 라이브러리를 편리하게 구성, 관리 및 사용할 수 있습니다. DWG 파일 또는 읽은 도면의 블록(Blocks)을 팔레트에 적용하여 커스터마이즈할 수 있습니다. 툴 팔레트 다이얼로그 박스를 사용하여, 이들 블록 툴들을 유연하게 구성 및 관리할 수 있고, 다중 레벨(Multilevel) 및 그룹 스타일을 자유롭게 관리할 수 있습니다
