Grapher 10의 새로운 기능과 특징

2013년 1월 9일자로 Grapher v10 공식 출시 되었습니다. 많은 기능들이 추가되고 업데이트 되었습니다 아래에 중요 업데이트 내용을 정리하였습니다.

새로워진 최신 인터페이스

Grapher의 최신 인터페이스는 기존의 사용 방식보다 훨씬 쉽고 편리합니다. 완전히 사용자정의가 가능한 리본은 최소화할 수도 있고, 새로운 탭들을 추가할 수도 있고, 또는 명령어들을 기존 탭들에 재배치할 수도 있습니다. 여러분이 원하는 대로 Grapher 메뉴를 만들 수 있습니다.
Add new tabs to fully customize your experience.

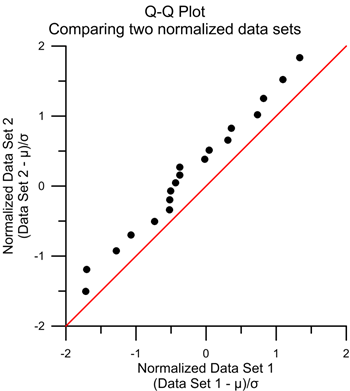

Q-Q Plots 만들기

Compare data sets to determine if they have the same distribution.
Q-Q 플롯(Plots)은 확률 플롯(Probability Plot)의 유형으로 서로에 대해 그들의 변위(quantiles)을 플롯함으로써 두 데이터 세트의 확률 분포를 비교해 줍니다. 플롯된 각 점은 두 데이터 세트에서의 동일한 변위를 나타냅니다. y=x 선의 플롯은 두 데이터 세트가 선형적 관계인지 또는 동일한 분포를 보이는지 쉽게 가시적으로 해석할 수 있습니다.

Contour Function Plots 만들기

등고선 기능 지도(Contour Function Maps)은 3변수 방정식을 2차원 또는 3차원으로 표현합니다. 등고선 플롯(Contour Plots)을 다른 2D 및 3D 플롯 유형과 결합하여 사용자의 그래프를 더욱 멋지게 만들어 줍니다. 등고선 지도의 모든 양상(aspect)을 변경할 수 있는데, 예를 들면, 3D에서의 수직 위치 그리고 등고선 라인/채우기 속성 등을 변경할 수 있습니다:
Display 3D vectors connecting two points in XYZ space.
Color vectors all the same or with the color indicating length.

3D Vector Plots 만들기

Create 3D functions using the contour function plot commands. Add color to vividly display your functions!
3D 벡터 플롯은 두 개의 3D 포인트들을 연결합니다. 벡터들은 두 개의 XYZ 포인트들에 의해 또는 하나의 XYZ 점과 각각의 X, Y, Z 방향의 거리에 의해 결정됩니다. 벡터들을 모두 동일한 색으로 채색하거나 벡터의 길이에 기초하여 벡터 색을 결정할 수도 있습니다.

향상된 Box-Whisker Plots 기능

Display outliers as you want by setting the whisker and outlier controls.
노치(Notches)가 통계적 신뢰도를 사용자가 만든 Box-Whisker 플롯에 추가할 수 있습니다. 노치를 표시함으로써, 사용자의 데이터가 좋다는 보다 결론적 증거를 표시할 수 있습니다. 노치(Notches)는 또한 두 개의 Box-whisker 플롯을 비교할 수 있는 빠른 방법을 제공합니다. 노치 뿐만 아니라, Whiskers를 그리는 방법을 결정할 수 있습니다. 1/99 백분위수, 5/95 백분위수, 10/90 백분위수, 최소/최대 데이터 값들, 또는 내부 백분위수 범위에 대한 비율에 대한 Whiskers를 그릴 수 있습니다.

클래스 플롯(Class Plots)의 심볼 사용자 정의

Take full control over all aspects of your graph, from the symbols to the legends.
심볼에 칼라 스케일을 적용할 수 있고, 한번에 모든 심볼을 동일한 크기나 모양으로 설정할 수 있습니다. 클래스에 기초하여 심볼 크기를 증가시킬 수 있습니다.

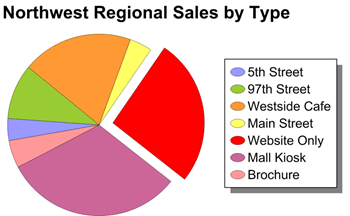

원형 차트 바 범례 만들기

Add a legend to your pie chart to create exactly the graph you want.
가끔, 여러분이 디스플레이하고 있는 파이 차트는 각 파이 조각을 가리키는 라벨들이 너무 복잡할 때가 있습니다. 또는, 동일한 카테고리들과 색상들로 된 페이지에 다중 파이 차트들이 들어 있는 경우도 있을 것입니다. 이런 경우, 단순한 범례 표시를 추가하여 조각 카테고리의 정보를 표시할 수 있게 되었습니다.

향상된 에러 바(Error Bar) 표시 기능

Connect error bars to display data trends across all data.
에러 바는 전체 그래프에 있는 데이터의 단일 집합에 대한 정보를 표시하며, 에러 바의 트랜드는 데이터의 추세를 분석하는데 도움을 줍니다. Grapher v10에서 개선된 에러 바를 이용하여 에러 바들을 연결할 수 있습니다. 또한, 에러 바 데이터 값들을 워크시트로 내보내어 추가 분석에 활용할 수 있습니다.

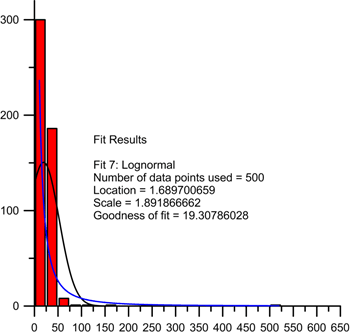

히스토그램 그래프에 다중Fit 타입들을 추가

Display the fit curves and fit statistics on the graph.
모든 데이터가 정규 분포하는 것은 아닙니다. 여러분의 히스토그램 그래프 위에 Normal, LongNormal, Exponetial, Power, Gaussian fit curve 등을 추가해 보세요. Fit 통계치들을 표시함으로써 선택한 분의 피팅 적합도를 나타낼 수 있습니다.

심볼 선의 완벽한 제어 및 속성 채우기

심볼들은 전체 라인과 채우기 속성들을 갖게 되었습니다. 특정 크기, 선 스타일 또는 색상을 적용하여 심볼의 외부 가장자리에 대한 선 두께를 설정할 수 있습니다. 심볼에 대해 Grapher의 기존 채우기 패턴, 또는 불러온 이미지들을 이용하여 채우기 패턴을 적용할 수 있습니다.

객체 잠그기

원하시는 대로 그래프를 정확히 설정한 후 무의식 중에 변경하지 않기를 원하세요? 먼저 그래프 객체를 선택 후 위, 크기, 위치 등을 고정하여 객체를 잠글 수 있습니다. 위치를 잠그면 객체를 움직일 수 없고, 크기(size)를 잠그면 객체의 크기를 변경할 수 없습니다.

객체 형식 복사 및 붙여넣기

많은 시간을 들여 꼭 맞는 객체를 만드셨나요? 많은 공을 들여 만든 객체의 속성들을 다른 객체나 그래프에 적용해야 할 필요가 있나요? 그렇다면, Copy Format과 Paste Format 명령을 이용하십시오. 원본 객체를 선택한 후 format을 복사합니다. 새로운 객체의 수를 지정 후 format을 붙여 넣습니다. 기존 그래프의 format들을 다른 그래프 창에 복사하기 위해 Grapher 탭들 사이에 붙여 넣으십시오.

향상된 파일 호환성

널리 사용되는 거의 모든 파일 형식들을 읽고 내보낼 수 있습니다. Excel 2007/2010 XLSM 파일 형식을 읽을 수 있고, Excel 2007 XLSX 파일 형식으로 내보낼 수 있습니다. 또한 PDF와 JPEG200파일들로부터 그래프를 직접 가져오거나 내보낼 수 있습니다. PDF 파일로 내보낼 때, 투명도, 압축, 페이지 크기 등을 설정할 수 있는 옵션들을 제공합니다.

데이터 행렬 바꾸기

일부 데이터가 정확한 형식으로 되어 있지 않나요? 이들 데이터를 변환할 수 있는 쉬운 방법은 없나요? Grapher v10에 추가된 워크시트(worksheet) 기능을 이용하여 열과 행 데이터를 단 한번 마우스 클릭으로 자동 변환할 수 있습니다. 이제 데이터 데이터 레이아웃 작업이 쉽습니다.
