R2V(Raster to Vector) 주요 기능

  지원하는 영상 포멧 : TIFF, GeoTIFF, JPEG, GIF, RLC, PNG and BMP formats. 거의 모든 영상 타입 지원[1-bit bi-level, 8-bit grayscale, and color images (4-bit, 8-bit, and 24-bit). 대부분의 TIFF 이미지 압축 지원.]  SPOT 및 다른 위성 영상 포맷 지원, 영상 기하 보정 후 GeoTiff 포맷으로 저장 가능.

지원하는 벡터 입/출력 형식 : ArcView (Shape file), Arc/Info Generate, AutoCAD DXF, MapInfo (MIF/MID), IGES, MapGuide SDL, 3D Grid file, 3D DEM (USGS DEM호환), VRML, and 3D XYZ vector file formats. 더 많은 벡터 파일 형식을 추가하고 있습니다.  자료실(DataRoom)에 가시면 출력 파일에 관한 예제를 다운받아 보실 수 있습니다.

 뛰어난 벡터화 기능:   R2V 는 다음 3가지 종류의 벡터 생성 방법을 지원 합니다.

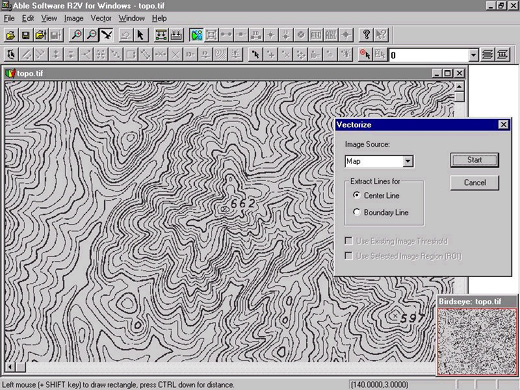

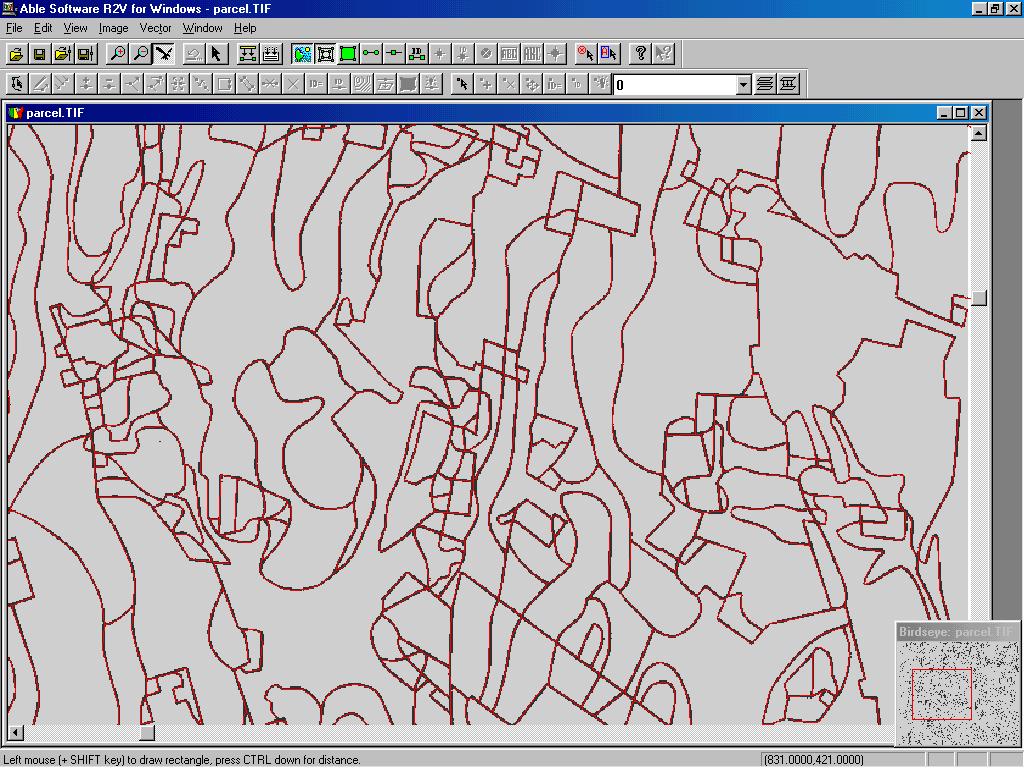

  1. 완전 자동 벡터 생성 방법 : 하나의 명령으로 스캔한 지도를 수초 혹은 몇 분안에 고품질의 벡터 데이터를 만들어 줍니다. 배치 처리 기능은 사용자의 중간 수작업 없이 많은 지도를 벡터화해 줍니다. 여러분 자신의 배치 처리 스크립트를 이용하여 벡터화 이전의 이미지와 벡터 처리 후 라인 처리를 위한 과정을 조정할 수 있습니다.
  2. Interactive line tracing. 여러분이 영상위의 두 지점을 선택하고 R2V가 라인을 그리도록 할 수 있습니다. 쉽고 정확하고 지능적입니다.! 복잡한 지도 및 그림의 경우 Interactive Line Tracing” 기능을 이용하여 라인들을 각각 벡터 데이터로 생성할 수 있습니다. 혹은 “Multiple Line Tracing” 기능을 이용하여 단지 두번의 클릭으로 라인의 그룹을 벡터화 할 수 있습니다.
  3. Manual on-screen heads-up digitizing: R2V의 편리한 벡터 편집기를 이용하여 여러분의 영상으로부터 배경, 확대, 축소 등을 간단히 그려낼 수 있고, 특정 목적에 사용할 데이터를 빠르게 생성할 수 있습니다.

 완벽한 벡터 편집 기능 :  화면상의 완벽한 벡터 편집기를 이용하여 라인을 생성/제거/병합/분리/이동/라인의 색 설정/레이블 작업 등을 할 수 있습니다. 폴리곤 편집 툴을 이용하여 기존의 라인으로부터 닫힌 폴리곤을 쉽게 만들 수도 있습니다.

 벡터에 레이블 작업 및 등고선 지도 디지탈화 :  각 라인에 서로 다른 ID값을 갖는 레이블을 부여할 수 있습니다. 이 ID값들은 지도 제작 혹은 GIS 패키지 형식으로 저장할 때 속성 정보로 저장됩니다. 반 자동(Semi-Automatic) 등고선 레이블 작업은 등고선에 대한 고도를 빠르게 할당하도록 지원됩니다.

 벡터를 레스터로 변환 기능 : 벡터 데이터를 프린트 및 다른 처리 목적을 위해 고해상도의 래스터 이미지로 변환합니다.

 다중 레이어 지원(Multi Layers) : R2V의 레이어 매니저를 이용하여 벡터화된 데이터를 레이어속으로 체계화하기 위해, 필요한 만큼의 레이어들을 정의할 수 있습니다. R2V안에 생성된 레이어들은 다중 레이어 구조를 지원하는 벡터 파일 형식과 완벽하게 호환됩니다. 다중 레이어들을 정의함으로써 벡터 데이터를 처리하거나 편집 또는 레이어를 디스플레이할 수 있고 레이어들 사이에서 특정 레이어를 제거할 수도 있습니다. 벡터 데이터를 편집하고 융통성있게 다루기 위해 특정 레이어들을 활성화/비활성화 할 수 있습니다.

 Point Feature Digitizing : "Digitizing of features Digitizing”을 완벽하게 지원합니다. 점(Point)을 생성하고 제거하거나 레이블을 붙일 수 있습니다. 점(Point) 데이터를 R2V가 지원하는 모든 벡터 파일 형식으로 출력할 수 있습니다.

폴리곤 레이어 자동 생성 : 단 하나의 명령으로 벡터화된 라인들로부터 폴리곤 레이어들을 자동으로 생설할 수 있습니다. 라인 편집기에서 닫힌 폴리곤을 편집할 수 있고 레이블을 붙일 수 있습니다. 채우기 모드에서 사용자 정의의 해치(Hatch) 패턴과 레이어 색으로 폴리곤을 디스플레이할 수 있습니다.

강력한 래스터 영상 편집 기능 : R2V는 손쉬운 이미지 픽셀 편집 및 교정을 위한 강력한 래스터 편집 툴을 제공합니다. 거의 모든 영상 종류(1-bit monochrome, grayscale, 8-bit color, and 24-bit color)를 “이미지 편집 툴”에서 지원합니다. 노이즈를 제거하거나 배경 이미지를 깨끗하게 하거나 혹은 레이어들의 색을 병합할 때 Pixel Mapping 기능을 활용할 수 있습니다.

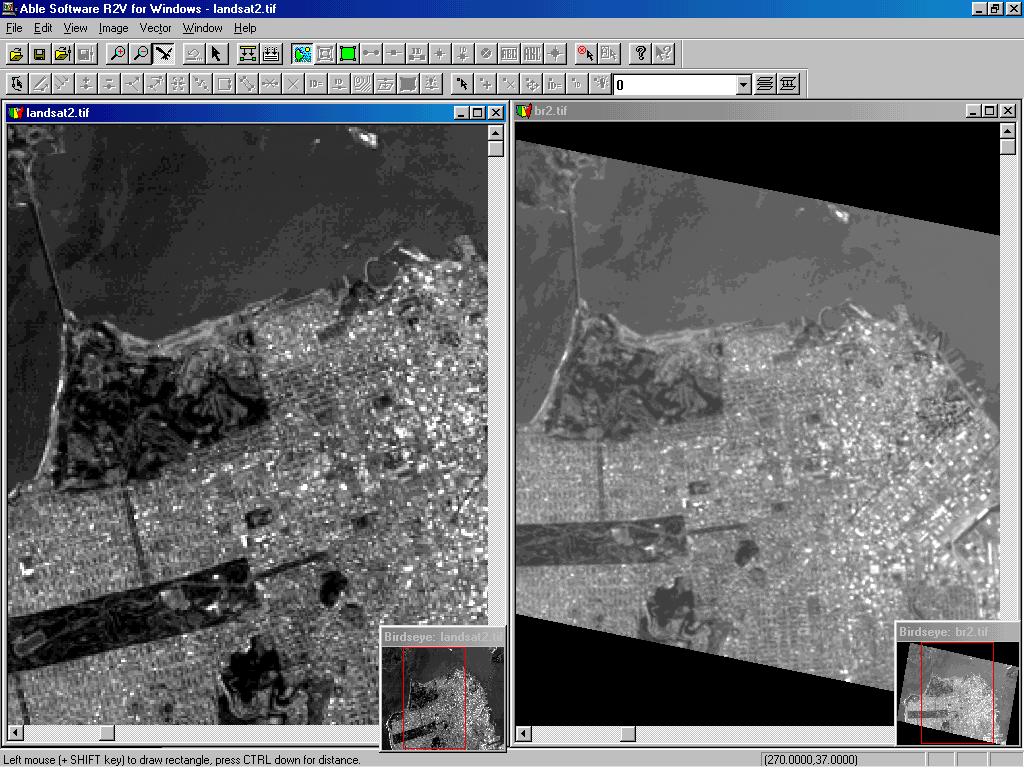

Geo-Referencing Using GeoTIFF or Control Points : 벡터 데이터는 GeoTIFF, 사용자가 지정한 제어점(Control Points), TFW(World file)을 이용하여 실 세계의 좌표 체계(예. UTM, 위도/경도)로 Geo-code 혹은 Geo-reference할 수 있습니다. ESRI사의 Arc/Info, ArcView, Mapinfo의 TAB파일 등이 지원하는 World file을 가지고 래스터 영상을 geo-reference할 수 있습니다. Image rubber sheeting 기능은 기하 보정 또는 새로운 좌표 체계로 영상을 Registration할 수 있습니다. R2V는 기하 보정을 위한 변환 방법으로 Bi-linear 와 Delaunay triangulation 두가지를 지원합니다. 지오레퍼런스된(Geo-referenced) 레스터 영상들은 GeoTIFF 포맷으로 저장할 수 있고 GeoTIFF를 지원하는 다른 소프트웨어에서 사용할 수 있습니다.

지도 좌표 체계 변환 : R2V는 UTM 좌표 체계, 위도/경도, State Plane NAD27, State Plane NAD83 좌표 체계간 변환을 지원합니다. 한 점 혹은 제어점 전체를 자동으로 변환할 수 있습니다.

Automatic Text Detection and Recognition(OCR) : 어떤 타입의 폰트, 크기, 언어로 된 텍스트이든 탐지하고 식별합니다. 또한 쉽게 제거하거나 조작할 수도 있습니다. 불규칙적으로 교차된 심볼들을 찾을 뿐 아니라 교정할 수도 있습니다.

Merge Multiple Maps : 각각의 지도를 벡터 데이터로 만든 후 정확한 제어점들을 지정함으로써 하나로 병합할 수 있습니다. 하나로 합쳐진 벡터 데이터는  R2V에서 편집이 가능하며 하나의 지도로 다루어 집니다.

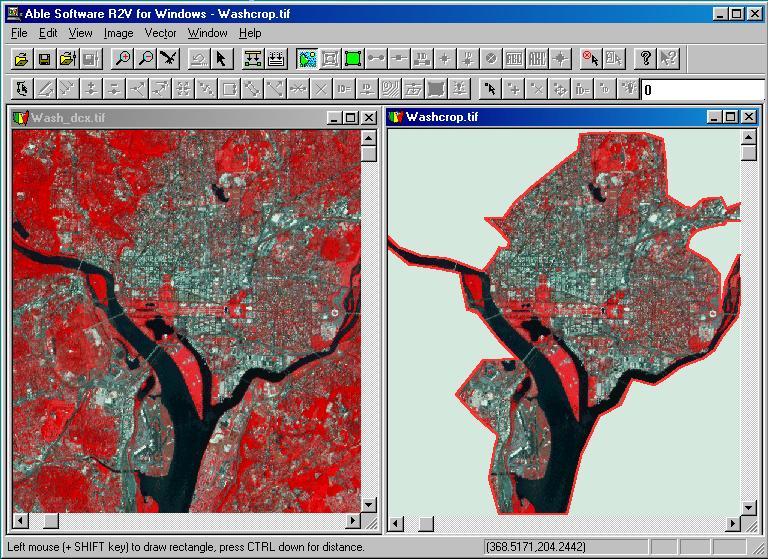

Flexible Region of Interest for Vectorization and Image Processing :  R2V는 ROI(Regions Of Interest)기능을 지원하며, 원형, 사각형, 임의의 다각형 형태로 ROI를 잡을 수 있습니다. 이들 ROI를 합쳐서 벡터 자료를 만들 수 있고 영상을 자를 수 도 있습니다.

강력한 영상처리 기능 : 수직 및 수평 뒤집기, 반전, 회전, 어두운 배경 제거, 가장자리 탐지, 리샘플링(Resampling), 특정 지역 자르기(Crop), 평활화(Smoothing), 분할(Segmentation), 영상 붙이기(Mosaic), 합성(Fusion), 와핑(Warping) 및 취소(Negate) 등 다양한 영상처리 기능을 제공합니다. 내장된 감독 및 무감독 분류 기능은 칼라 항공 사진 및 위성 영상을 처리할 때 유용합니다. 색 분해(Color Separation), 회색음영(Grayscale)의 영상 강조, 영상 타입 변환 등을 R2V에서 모두 제공합니다.

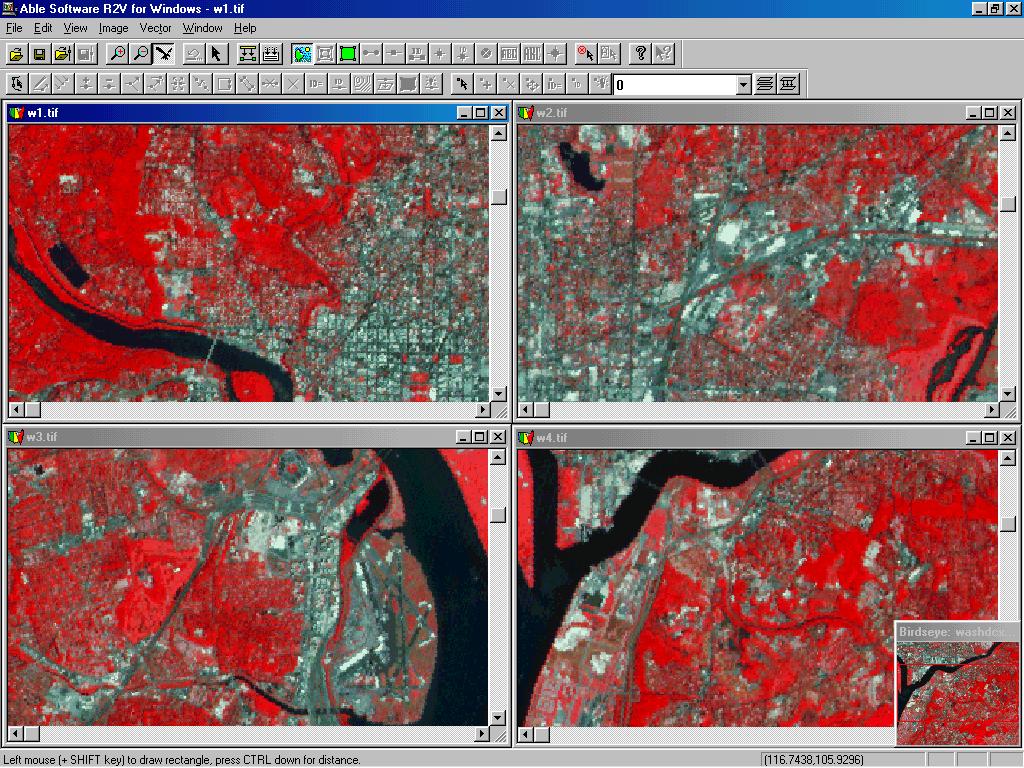

영상 붙이기(Image Mosaic) : R2V의 영상 붙이기 기능은 단순히 Image/Mosaic 옵션을 선택함으로써 시작합니다. 그리고 레이아웃 매트릭스(Layout Matrix)와 영상 파일 이름들을 확정하십시오. 그러면 수 초 내에 모자이크된 영상을 얻을 수 있습니다. 서로 연관되어 중첩된 가장자리의 영상은 이음새없이 매끄러운 모자이크된 영상으로 생성됩니다.

영상 병합 및 중첩 : 영상 병합 기능은 다수의 영상을 중첩 혹은 붙이기를 할 수 있게 해줍니다.

Colorize Grayscale Images using a Low Resolution Color Image : R2V의 이미지 합성(Fusion) 기술은 고해상도의 그레이스케일 영상을 저해상도의 다중분광영상으로부터 칼라 정보를 이용하여 고해상도의 칼라 영상으로 만들 수 있습니다. 그레이스케일 영상을 보다 정확하게 해석이 필요하다면, 채색한 영상은 합성 이전의 어두운 픽셀보다는 물, 그림자(shadow) 및 식생(Vegetation) 등에 대한 정확한 정보를 제공해 줄 것입니다. (보다 자세히 보기 )

3D Display with Image Draping : 여러분의 레이블링된 라인 데이터로부터 3D 데이터 셑을 자동으로 만들어 보세요. 그리고 R2V의 뛰어난 3D 디스플레이 및 애니메이션 기능을 이용하여 디스플레이 해보세요. 어느 각도 및 거리에서든 3D상에서 이미지 드레이핑(Image Draping)과 함께 여러분의 데이터를 살펴보세요. 3D DEM(USGS DEM형식 호환)과 그리드 형식의 입출력을 지원합니다. 3D Models은 DXF, VRML 및 XYZ형식으로 출력할 수 있습니다. VRML 플러그인을 다운 받아 보세요. 그리고 여기 클릭하여 예제를 보십시오.

시스템 요구 사항 :



- OS : 모든 Windows Platforms(Windows 9X/NT/2000/ME/XP)

- Pentium PC이상, 최소 16MB RAM(권장 64MB이상)

 More About R2V

 벡터 자동 추출 알고리즘은 지능적이고 세밀하게 벡터를 찾아 그려주는 기술입니다.

이것은 Able software사의 연구 노력에서 얻어진 것으로 200 DPI(Dot per inch)에서 스캔한 전형적인 1024 X 1024 그레이스케일 지도를 Pentiem PC에서 15초 이내로 변환해 주며 더 큰 이미지의 경우도 매우 빠르게 처리해 줍니다.

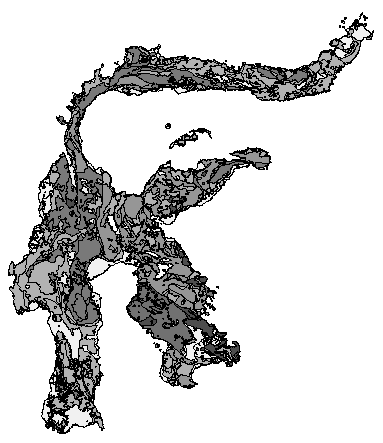

 R2V를 이용하여 벡터화한 지질도입니다. 스캔한 지질도위에 벡터 데이터를 중첩하여 표시하고 있습니다.

24 X 36 지형도를 디지털화해야 합니까? R2V를 이용하면, 디지타이징 작업이 매우 쉬워지고 많은 시간을 절약할 수 있게 됩니다.



400 DPI에서 흑백으로 스캔한 원본 지형 이미지

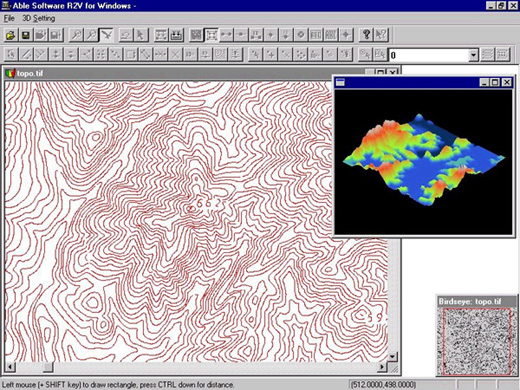

 위 이미지는 R2V의 완전 자동 벡터 기능으로 만든 것임. 3D DEM 역시 레이블 정보가 있는 등고선으로부터 생성하였고 R2V의 3D 기능로 디스플레이 한 것임.



 R2V는 현재 전세계 60 여 개국 이상에서 사용되고 있습니다. 이 들 사용자들 중 일부와 그들이 어떻게 R2V를 사용하는지에 대해 보실려면 여기를 클릭하십시오.
