RockWare GIS Link

RockWorks GIS Link는 ArcMap과 RockWorks를 이용하여 RockWorks 횡단면, 프로파일 및 펜스 다이어그램을 만들 수 있게 해줍니다.

버전 2에서 striplogs, 등고선 지도(지표면 및 구조적 표고), 그리고 등층후선(isopach) 지도 기능들이 추가 되었습니다.



주요 특징

  • RockWorks 시추공을 ArcMap 지질데이터베이스의 레이어로 가져올 수 있습니다.

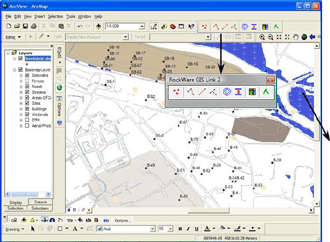

ArcMap안에서의 RockWare GIS Link 툴바





  • RockWare GIS Link 툴바를 ArcMap안으로 설치 가능

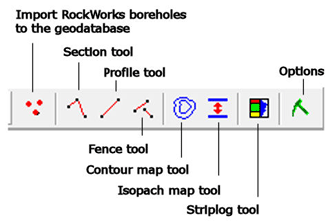

RockWare GIS Link 툴바





  • RockWorks엔진과 다음 유형의 데이터들을 이용하여 프로파일과 단면을 생성할 수 있음 : StripLogs, Lithology, Stratigraphy, Interval(I)-Data & Point(P)-Data











RockWorks Stratigraphy cross section

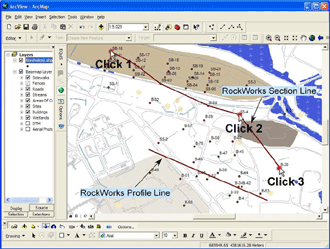

ArcMap에서의 RockWare GIS Link Section & profile traces



  • Point Snapping Tool을 이용하면 섹션 라인(section lines)을 선택할 때 가장 가까운 시추공이나 정호(well) 위치로 스냅핑할 수 있습니다.



  • RockWorks 엔진과 다음 유형의 데이터를 이용하여 3D 펜스 다이어그램을 만들 수 있습니다 - StripLogs, Lithology, Stratigraphy, Interval(I)-Data & Point(P)-Data

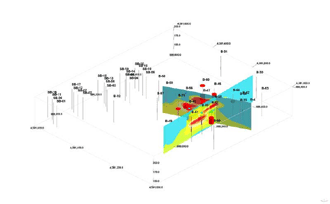

내삽된 I-데이터와 3D logs를 설명하는 RockWorks 펜스 다이어그램

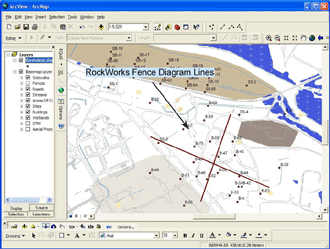

RockWorks GIS Link fence Diagram panel location을 ArcMap에서 보여주고 있는 모습.





  • 지표면 표고 또는 formation tops에 대해 선 또는 색으로 채운 등고선 지도를 만들 수 있습니다. 결과 지도는 ArcMap에서 DXF로 표시됩니다.











RockWorks structural elevation map



  • 개별 층(formations)이나 인접한 층서 레이어들의 등층후선(isopach) 지도를 만들 수 있습니다.











RockWorks Isopach Map



  • 개별 시추공 위치에 대해 이용 가능한 모든 데이터 옵션들과 함께 2D striplogs를 만들 수 있습니다.







Sample RockWorks Log
