Surfer 13의 새로운 기능들

Surfer v13에서 새로워진 주요 기능들을 요약하여 소개합니다.
___________________________________________________________________________________________________


• 격자선 및 격자(Graticule and Grid)
• 가시 영역 맵핑(Viewshed Maps)
• 지오프로세싱 도구(More Geoprocessing Tools)
• 베이스 지도 객체 조회(Query Base Map Objects)
• 속성 관리(Attribute Management)
• 새로운 환영 대화상자(New Welcome Dialog)
• 위/경도 라벨을 도/분/초 형식으로 표시
• 힐 쉐이딩 이미지 맵(Image Maps with Hill Shading)
• 색상 바 타이틀(Add a Title to Your Color Scale Bar)
• 라벨을 맞춤형 날짜/시간으로 표시(Labels in Custom Date/Time)
• 향상된 WMS 접속성(WMS Connectivity)
• 로컬 좌표계 지정(Specify Units for Local Coordinate Systems)
• 격자 데이터의 Z 범위 제한(Limit the Z Range of Gridded Data)
• SID 및 ECS 파일 열기 개선 (SID and ECW Import Improvements)
• 특정 범위 값에 대한 통계 계산(Calculate Statistics on Range of Values)
• 디지타이징한 데이터 저장시 블랭킹 플래그 변경(Changing Blanking Flag when Saving Digitized Data)
• 정점 삭제/모양 개선(Consecutively Delete Vertices when Reshaping)
• 좌표계 할당(Assign Coordinate System to All Unreferenced Layers)
• 좌표계 검색(Search for Coordinate Systems)
• 새로운 좌표계 및 데이텀(Coordinate Systems & Datums)
• 새로운 입력 파일 형식들(Improved Import Functions)
• 새로운 출력 파일 형식들(Improved Export Functions)
• 더 많아진 자동화 명령들(Automation Commands)

___________________________________________________________________________________________________

격자선 및 격자(Graticule and Grids)

단 한번의 마우스 클릭으로 좌표 투영된 지도 위에 위/경도 격자선을 추가할 수 있습니다.
또한, 격자를 다른 단위로 만들 수 있습니다. 즉, 지도를 어떤 하나의 좌표계(예: UTM)로 투영하고 격자는 다른 단위(예: 피트(feet))로 표현할 수 있습니다.

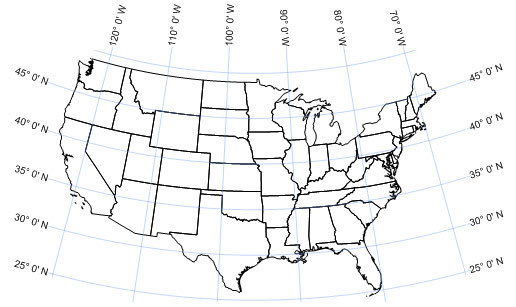

지도 위에 격자선을 추가한 화면



___________________________________________________________________________________________________

가시 영역 맵핑(Viewshed Maps)

특정 위치(XY좌표)로부터 보이는 지역과 보이지 않는 지역을 맵핑하기 위해 Viewshed 레이어를 추가할 수 있습니다. 최상의 프리젠테이션 효과를 얻기 위해 송신기(또는 관측 지점)의 위치, 스윕 각도(sweep angle), 반경, 샘플링 거리 및 그리기 속성 등을 변경하여 표출할 수 있습니다.

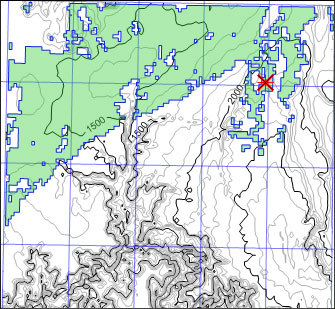

새로 추가된 Viewshed Map 유형을 이용하여 특정 XY 위치로부터 보이는 지역을 표현함



___________________________________________________________________________________________________

더욱 다양해진 지오프로세싱 도구들(Geoprocessing Tools)

벡터 지오메트리를 편집할 수 있도록 지오프로세싱 도구들이 더욱 다양해졌습니다. 교차점에 새로운 점들을 생성, 기존 폴리곤들을 새로운 폴리곤으로 변경, 지정한 거리에 있는 객체들 주변에 버퍼 폴리곤들을 생성하는 등 사용자가 원하는 결과들을 확보할 수 있게 되었습니다. 벡터 편집의 새로운 도구들은 다음과 같습니다:
• 교차점들 만들기: 선택한 폴리라인과(또는) 폴리곤들의 모든 교차점에 점 객체들을 생성
• 교차점에 브레이크 폴리라인 생성: 모든 교차점에서 선택한 폴리라인들을 분리
• 폴리곤의 차이: 중첩하는 영역 없이 새로운 폴리곤들을 생성
• 교차 폴리곤: 선택한 폴리곤들을 중첩하는 영역으로부터 새로운 폴리곤을 생성
• 폴리곤 결합: 선택한 여러 폴리곤들로부터 하나의 폴리곤을 생성
• 버퍼: 지정한 거리에 있는 객체들 안에 또는 주변에 폴리곤을 생성




지정한 거리에 있는 스트림, 도로, 정호(well) 또는 어떤 객체 주변에 오프셋(offset 또는 setback)을 가시화하기 위해 버퍼들을 생성



___________________________________________________________________________________________________

베이스 지도 객체 조회(Query Base Map Objects)

여러분의 데이터를 빠르게 액세스할 수 있습니다! 객체 속성들을 이용하여 베이스(base) 레이어에 있는 객체들을 조회할 수 있습니다. 새로 추가된 이 강력한 조회 기능은 복잡한 베이스 레이어를 빠르게 검색하고 필터링 할 수 있습니다.

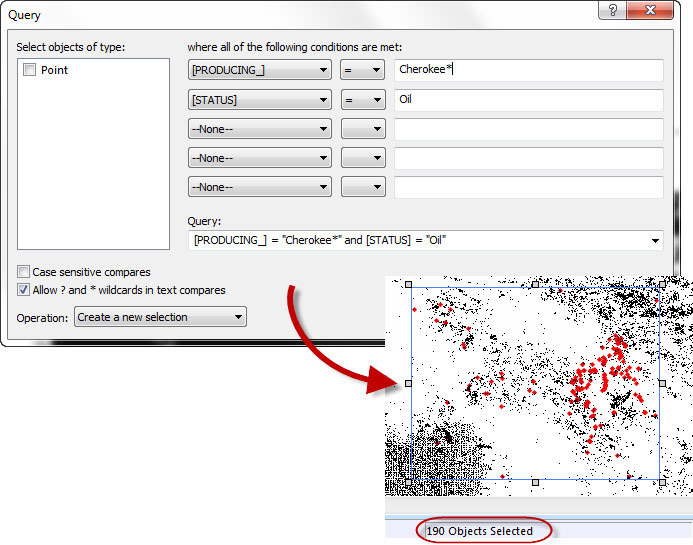

베이스 레이어에 있는 객체들을 검색해 보세요! 조회 조건을 충족하는 객체들을 선택하여 편집하거나 현재 선택에서 제거할 수 있습니다.

___________________________________________________________________________________________________


속성 관리(Attribute Management)

베이스 레이어 객체들의 속성들 빠르고 쉽게 관리할 수 있습니다. 새로운 속성 관리자(Property Manager) 및 속성 테이블에서 속성들을 추가, 삭제 및 편집을 할 수 있습니다.

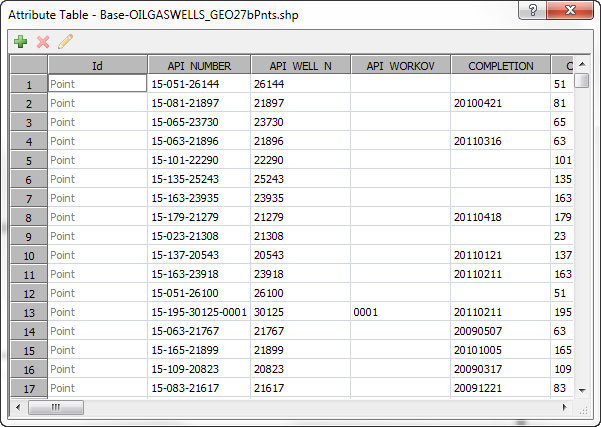

베이스 레이어 안에 있는 모든 객체들에 대한 속성과 속성 값들을 보고 편집할 수 있음.



___________________________________________________________________________________________________

새로 추가된 환영 대화상자(Utilize the New Welcome Dialog)

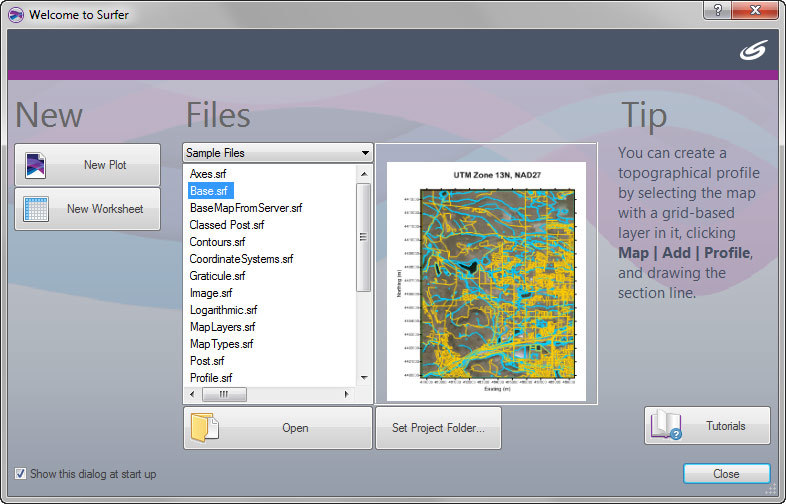

새로 추가된 웰 컴 대화상자를 사용해 보세요! 곧바로 새로운 플롯 창이나 워크시트 창을 만들거나 튜토리얼을 열 수 있습니다. 또한, 샘플 폴더에서 기존 프로젝트 파일을 열거나 가장 최근 파일들 목록에서 하나를 즉시 열 수 있습니다. Surfer v13 이상 버전에서 저장한 파일의 경우, 해당 파일이 선택되면 SRF 파일을 미리 볼 수 있습니다. 따라서, 파일을 열기 전에 각 파일에 무엇이 들어 있는지 확인해 볼 수 있습니다.





파일 목록에서 Surfer 13 프로젝트 파일을 선택해 보세요! 파일의 내용을 미리 보실 수 있습니다!


___________________________________________________________________________________________________

위/경도 라벨을 도/분/초 형식으로 표시

위/경도 라벨을 도/분/초 형식으로 포맷하여 가독성을 향상시켰습니다. 다양한 옵션을 제공하기 때문에, 여러분의 지도에 적합한 형식을 선택하여 적용할 수 있습니다.

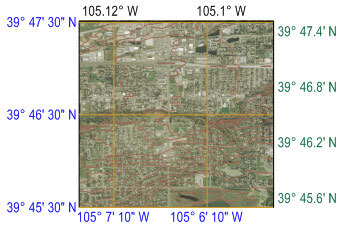

여러분의 위/경도 라벨을 다양한 도/분/초 형식들 중 하나를 적용해 보세요!




___________________________________________________________________________________________________

힐 쉐이딩 이미지 맵 만들기(Create Image Maps with Hill Shading)

이미지 지도에 광원을 통합한 힐 쉐이딩을 포함하여 여러분의 이미지 지도를 3D처럼 만들 수 있습니다. 이 기능을 사용하면, 이전 버전의 음영 기복도나 3D 서페이스를 중첩하는 것보다 효과적이며 시간과 디스크 용량을 줄일 수 있습니다.

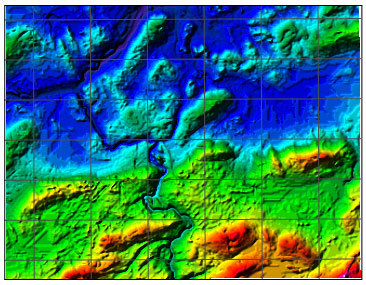

여러분의 이미지 지도 위에 힐 쉐이딩을 추가하여 빼어난 3D 경관을 연출해 보세요.


___________________________________________________________________________________________________

색상 축척 바에 타이틀 추가(Add a Title to Your Color Scale Bar)

사용자의 모든 데이터를 유지하면서, 색상 축척 바에 대한 타이틀을 생성할 수 있고, 그것은 바와 함께 움직이며, 하나 이상의 바를 갖고 있는 경우 어느 것에 해당하는지 식별할 수 있도록 도움을 줍니다.




색상 바에 타이틀을 붙여 이동시켜 보세요.



___________________________________________________________________________________________________

날짜/시간을 맞춤형 날짜/시간 형식으로 표시(Custom Date/Time Format)

날짜와 시간을 사용자가 원하는 형식으로 표현할 수 있습니다. 여러분이 원하는 형식으로 날짜와 시간을 커스터마이즈 해보세요!

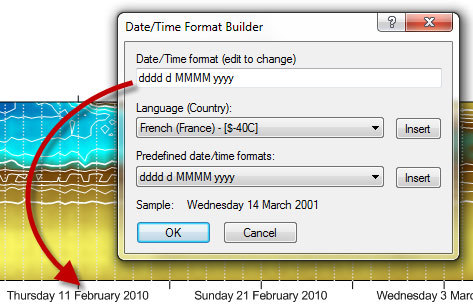

여러분에 적합한 형식이 무엇이든지 날짜와 시간 형식을 커스터마이즈 할 수 있습니다. 미리 정의된 많은 형식들 중 하나를 선택하거나, 여러분이 원하는 맞춤형 형식을 만들 수 있습니다.

___________________________________________________________________________________________________

온라인 지도 다운로드를 위한 WMS 연결 능력이 개선됨(Improved WMS Connectivity)

온라인 지도 다운로드 방법이 훨씬 쉬워졌습니다. WMS 기능이 크게 개선되어 여러분이 필요로 하는 영상을 얻는 작업이 간소화 되었습니다. 격자 베이스 지도를 위해 영상을 격자로 다운 받을 수 있습니다. 개선된 기능들 일부를 여기 소개합니다:
• SSL 서버 지원
• proxy 서버 지원
• 데이터 소스 목록에서 드래그-앤-드롭 기능 지원
• Top-Level 데이터 소스 카테고리 추가
• 영상을 다른 좌표계로 지원하는 서버에 대한 지원
• 대화상자의 모양을 새롭게 업데이트함
• 중첩된 서버 및 레이어 표시를 위한 지원

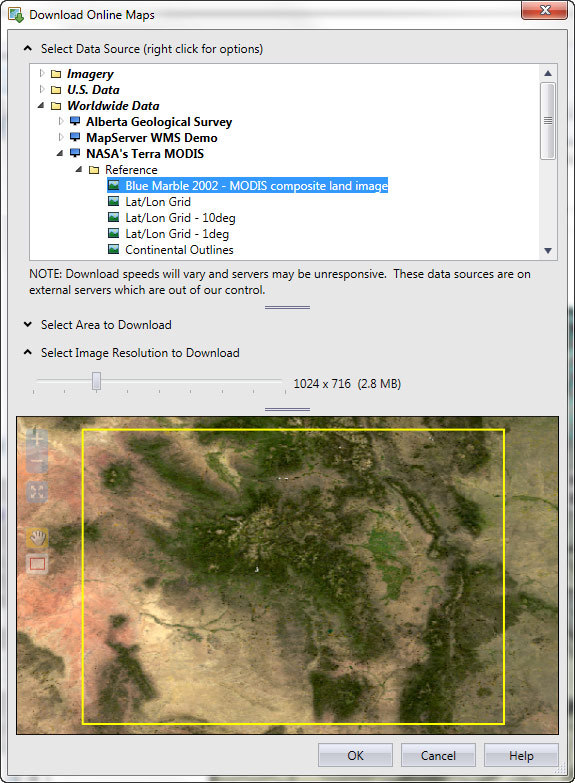

Surfer의 향상된 WMS 브라우저가 고해상도 영상을 효율적으로 찾아 다운로드 하여 베이스 레이어 또는 다른 격자-베이스 레이어로 사용할 수 있습니다.

___________________________________________________________________________________________________

로컬 좌표계 지정(Specify Units for Local Coordinate Systems)

사용자의 지도에 대한 로컬 좌표계를 정의하고 해당 좌표계에 대한 단위를 설정할 수 있습니다. 그것은 반드시 지리적 실제 체계일 필요는 없습니다. 현미경 슬라이드상의 밀리미터(milimeters) 또는 고고학적 발굴에 대해 센티미터(centimeters)로 정의할 수 있습니다. 일단 단위가 지정되면, 거리와 면적을 측정할 수 있고, 그 단위를 다른 선형 단위로 변환할 수 있습니다.

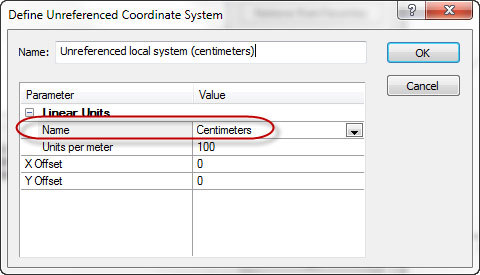

레이어에 대한 로컬 단위를 지정하고 지도를 다른 단위로 변환해 보세요.



___________________________________________________________________________________________________

격자 데이터의 Z 범위 제한(Limit the Z Range of Gridded Data)

여러분이 원하는 격자 파일을 얻을 수 있습니다. 여러분이 알고 있는 Z 범위를 초과하는 Z 값들을 외삽하는 격자화 방식을 허용하지 않아도 됩니다. 원본 데이터의 Z 값 범위 내로 Z 값 범위를 제한하여 선택할 수 있습니다. 또는, 최소 및 최대 값을 사용자가 지정하여 선택할 수 있습니다.

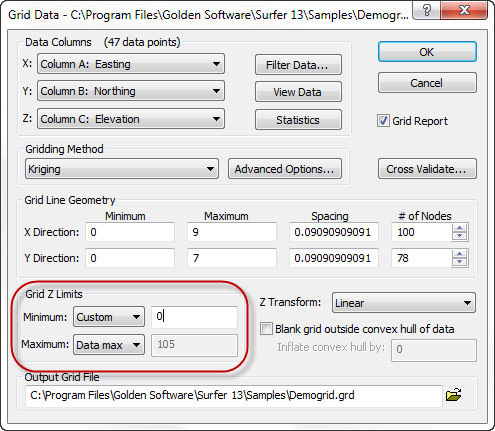

생성할 격자 파일의 Z범위를 제어할 수 있습니다.



___________________________________________________________________________________________________

리샘플링 없이 ECW와 SID 파일을 가져오기 또는 한 영역을 추출하기 (Import ECW and SID files Without Resampling or Extract a Region)

ECW와 SID 형식의 큰 영상을 다루는 것이 이전보다 강력해졌습니다. 파일을 열었을 때의 원본 파일의 해상도를 그대로 유지합니다. 여러분이 원치 않는 지역과 정보를 가져오느라 시간을 낭비하지 않아도 됩니다. 파일을 열 때 원하는 일부 지역만 추출하여 가져 올 수 있습니다.

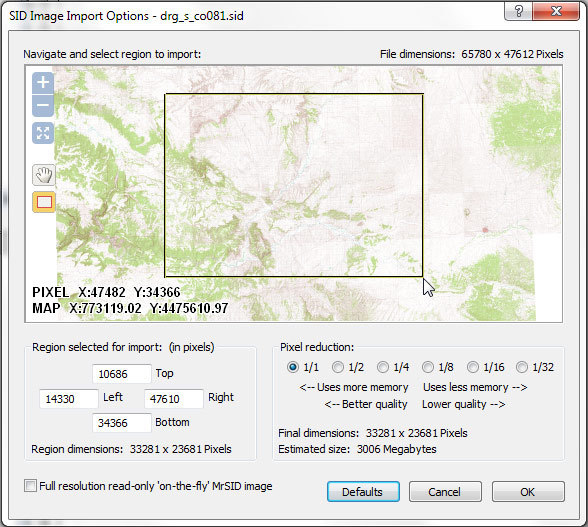

방대한 SID 또는 ECS 영상의 일부만 선택하여 가져 올 수 있습니다.



___________________________________________________________________________________________________

워크시트 안에 있는 특정 범위 값들에 대한 통계 계산(Calculate Statistics on Range of Values in the Worksheet)

제외시킬 범위의 데이터에 대한 통계가 필요하신가요? 또는 설정 범위 내에 있는 데이터에 대해서만 통계를 계산하고 싶으신가요? 또는 하나의 허용치 또는 허용치 없이 하나의 값만 배제시키기 원하시나요? 이제 Surfer에서 이런 문제들을 쉽게 해결하실 수 있습니다. 단순히 여러분이 원하시는 범위를 선택하여 해당 데이터에 대해서만 통계를 계산할 수 있습니다. 이제 데이터를 정확히 얻기 위해 시간을 낭비하지 않아도 됩니다. Surfer를 이용하여 보다 빠르고 편리하게 작업할 수 있게 되었습니다.

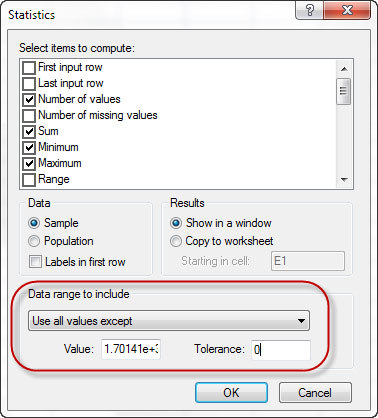

특정 데이터를 포함하거나 배제하여 통계를 계산할 수 있습니다.



___________________________________________________________________________________________________

디지타이징한 데이터를 저장할 때 Blanking Flag를 0으로 변경

디지타이징 후 데이터를 BLN 파일로 저장할 때, BLN 파일에 블랭크 플래그 값을 영역의 내부 또는 외부를 비울지 제어할 수 있습니다.

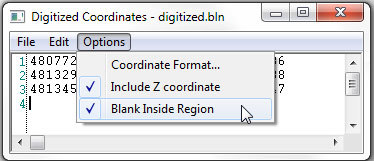

디지타이징 후 데이터를 BLN 파일로 저장할 때 " blank inside the region"을 선택한 화면



___________________________________________________________________________________________________

모양을 개선할 때 정점들을 연속적으로 삭제(Consecutively delete vertices when reshaping)

폴리라인과 폴리곤의 정점들을 제거하는 것이 쉽게 빠릅니다. 단순히 DELETE 키를 누르고 있으면 정점들을 연속적으로 삭제합니다.




Delete 키를 누른 상태에서 폴리곤이나 폴리 라인의 정점들을 삭제하여 모양을 고칠 수 있습니다.



___________________________________________________________________________________________________

좌표 투영되지 않은 모든 레이어에 좌표계 지정(Assign Coordinate Systems to All Unreferenced Layers)

좌표계 관련 작업이 훨씬 쉬워졌습니다. 지도 안에 들어 있는 좌표 없는 모든 레이어들에 동일한 좌표계를 할당할 수 있습니다. 동일 좌표계를 할당하기 위해 매번 각 레이어를 클릭할 필요 없이 한번에 할당할 수 있습니다. 예를 들어, 지도 안에 UTM 좌표계로 할당해야 할 10개의 레이어가 있을 경우, 각 레이어 마다 하나씩 좌표계를 할당하지 않고, 해당 지도에 대해 좌표계를 지정 후 "Assign Now" 버튼을 눌러 자동으로 모든 레이어들에 동일한 좌표계를 지정할 수 있습니다.

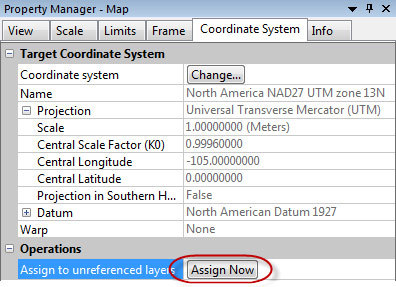

하나의 지도 안에 포함된 좌표 없는 모든 레이어에 좌표계를 쉽게 적용



___________________________________________________________________________________________________

좌표계 검색 기능(Search for Coordinate Systems)

좌표계를 검색할 수 있습니다 ! 여러분이 찾고자 하는 죄표계의 이름, 이름의 일부 또는 EPSG 숫자를 입력하여 찾을 수 있습니다.

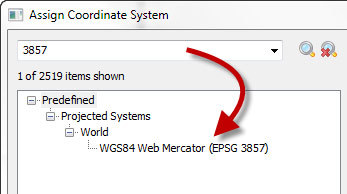

여러분이 필요로 하는 좌표계를 이제 빠르고 쉽게 찾을 수 있습니다.



___________________________________________________________________________________________________

새로운 좌표 체계 및 데이텀(New Coordinate Systems and Datum)

새로운 좌표 체계
• SIRGAS-ROU98 / UTM zone 22S
• Kandawala Sri Lanka Grid
• SLD99 Sri Lanka Grid

새로운 데이텀(New Datums )
• SIRGAS-ROU98
• SLD99

___________________________________________________________________________________________________

새로운 입력 파일 형식들(New and Improved Import Functions)


Surfer가 구글어스, ArcGIS, ERDAS Imagine 등과 같이 여러분이 사용하는 프로그램과의 호환성을 증가시켰습니다. KML/KMZ과 ERDAS IMG 파일 형식을 가져올 수 있고, Z값의 행렬로부터 직접 지도를 작성할 수 있습니다. 새로운 형식들과 개선된 내용들 중 일부는 다음과 같습니다:
• KML/KMZ 형식 가져오기
• ERDAS IMG 형식 가져오기
• 균일한 Z 값들의 행렬을 격자로 가져오기
• ZIP 파일로부터 SHP 형식 가져오기
• ZIP 파일로부터 SRTM 데이터 가져오기

___________________________________________________________________________________________________

새로운 출력 파일 형식들(New and Improved Export Functions)

사용자가 필요로 하는 형식으로 데이터를 만들 수 있습니다! 그리기 속성들과 Z 값들을 갖는 계층화된 PDFs, XYZ 텍스 파일, PDF 파일로 내보낼 수 있습니다. 다음은 새로 추가된 형식들과 개선 사항들입니다:
• Z 값들, 그리기 속성들, 렌터링 마커 심볼 등을 포함하는 PDF로 내보내기
• 벡터 데이터를 XYZ 데이터 파일로 내보내기
• 지도 레이어들을 표현할 수 있는 Vector PDF로 내보내기, 파일 크기를 줄이기 위해 압축하여 내보내기
• 페이지 크기의 Raster PDF로 내보내기
• HTML 파일로 내보내기
• 텍스트 객체들을 라벨 위치 표시로 KML/KMZ 파일로 내보내기
• 배경 투명도를 TIF 및 GSI 파일로 내보내기

___________________________________________________________________________________________________

더 많아진 자동화 명령들(More Automation Commands)

Surfer의 자동화 기능은 이전 버전의 사용자 인터페이스에 포함된 옵션들과 새로운 기능들을 제공합니다.
자동화에 포함된 새로운 기능들 일부는 다음과 같습니다:
• 프로파일 객체(object) 만들기
• 분수계레이어(WatershedLayer) 객체 만들기
• 가시영역레이어(ViewshedLayer) 객체 만들기
• 레이어와 지도에 대한 좌표 체계 설정
• 축 반전
• 이미지레이어(ImageLayer, 이전의 ImageMap) 객체에 대한 힐 쉐이딩 속성 설정
• 등고선레이어(ContourLayer) 객체에 대한 레벨 방식 설정
• 색상지도(ColorMap) 객체에 대한 로그 축척 설정
• 격자 데이터(GridData):
- 격자 간격 속성 추가
- Convex hull 외부 격자 팽창 옵션
- Convex hull 외부 격자를 쌓는 옵션
• 이산 및 연속 색상스케일(ColorScale) 객체에 대한 타이틀 속성 추가
• LiDAR LAS 가져오기 옵션 설정
• Surfer 11, 12 또는 13 SRF 형식으로 저장하기 위한 옵션
• 지도에 빈 베이스 레이어 추가
• 색상지도(ColorMap) 객체에 대한 사전 설정
• 격자 통계치 얻기
• 라벨형식(LabelFormat) 객체를 날짜/시간(Date/Time) 형식으로 설정
• ClassedPostMap 객체에 대한 CLS 파일 로딩
• 포스트맵(PostMap) 객체:
- 다중 라벨 세트 생성 및 편집
- 심볼 색상 칼럼 설정
- 색상 방식 속성 설정
- 심볼 색상 속성 설정
• 일부 격자 파일을 열 때 필요한 가져오기 옵션 설정
• 객체들을 추가, 이동 또는 삭제하기 위한 그룹 또는 베이스 레이어 편집
• 기존 지도에 레이어들을 추가 할 AddLayer 명령어 만들기
