WHAT'S NEW IN SURFER 19?

Surfer v19에는 흥미로운 새로운 기능들이 많이 추가 되었습니다. 처리 속도를 높이고, 작업 흐름을 최적화하여 효율성을 극대화 하는데 중점을 두면서 새로운 많은 기능들을 추가하였습니다. 새로 추가된 주요 기능들은 다음과 같습니다.
___________________________________________________________________________________________________


1. 파이 맵(Pie Maps) 만들기 기능
파이 맵을 이용하여 숫자 속성 데이터를 표현할 수 있게 되었습니다. 기본 심볼 도구(Base Symbology)를 이용하여 벡터 파일에서 관심 있는 속성들을 선택한 다음, 이러한 구성요소들의 비율을 채색된 파이 조각들로 표현합니다. 파이의 크기를 비례적으로 조정하거나 고정된 크기를 사용하거나 색상/라벨/위치/형식을 맞춤형으로 조절할 수 있습니다. 이 기능은 미국 인구 조사의 인구 통계 데이터, 또는 지리적으로 변화하는 설문 조사의 응답을 표시하는 좋은 방법입니다.

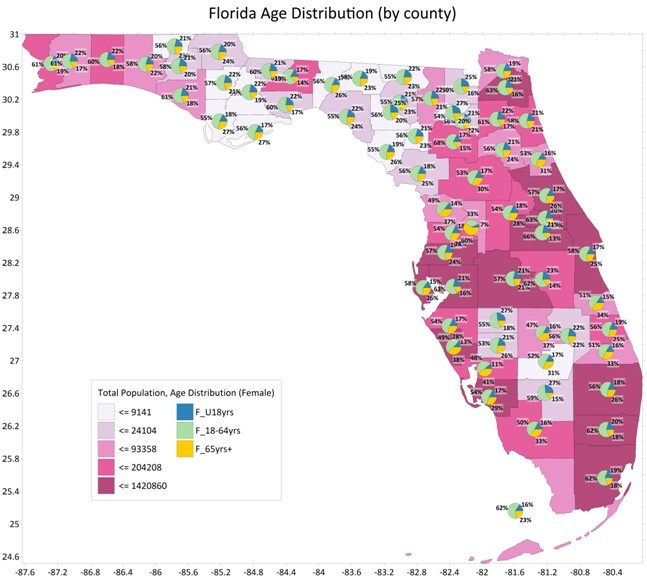

(파이 심볼로 사용자의 속성 데이터를 표출)


2. 속성 테이블: 다른 파일의 속성 결합 및 속성 정렬
속성 이름(Spatial Join)으로 알려진 속성 이름들을 이용하여 Base 레이어에 있는 벡터 객체들에 속성 데이터를 연결합니다. 벡터 객체들에 새로운 속성들이 연결되면, Base Symbology를 이용하여 이 객체들로부터 주제도를 생성할 수 있습니다(새로운 Pie Map symbology 기능을 이용할 수도 있습니다). 예를 들어, 새로운 필드 데이터를 계속적으로 생성하는 시추공 위치들이 있는 경우, UWI 또는 다른 객체 ID를 이용하여 이러한 새로운 데이터를 Base map의 시추공 위치에 연결할 수 있습니다. 그런 다음, 시간이 지남에 따라 변화하는 화학적 성분 데이터를 쉽게 맵핑할 수 있습니다. 속성 테이블에서 열 헤더를 클릭함으로써 속성들을 정렬할 수 있습니다.

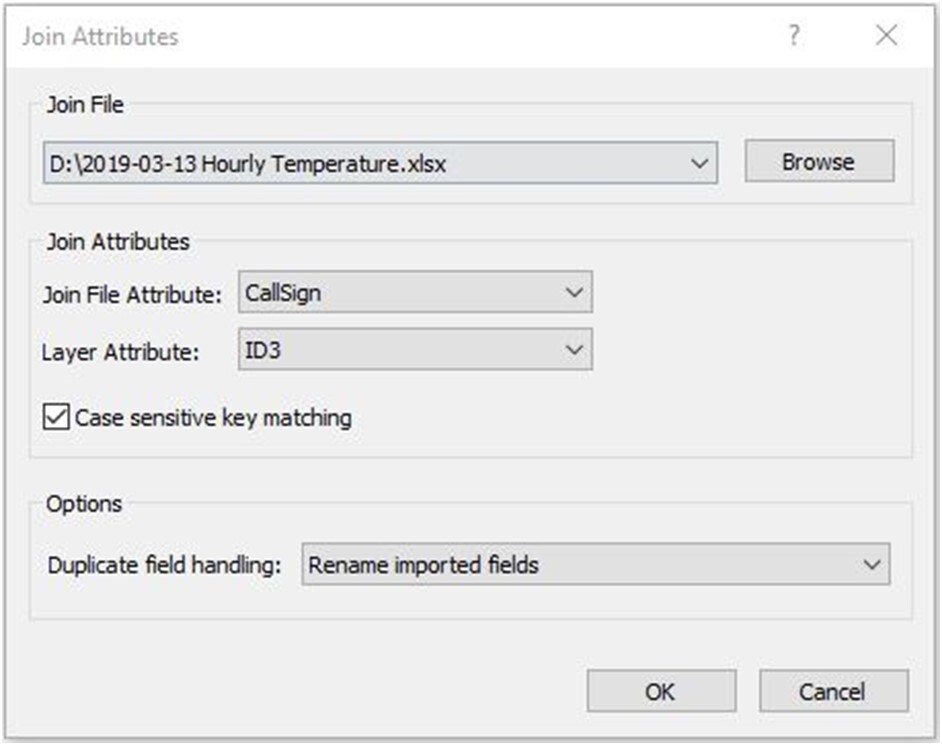

(새로운 데이터를 기존 Base 레이어의 벡터 객체들에 결합)


3. Post 지도 데이터 배제 필터

원본 데이터를 편집하지 않고도 관심 있는 Post 지도 점들만 표출할 수 있습니다. 숫자 데이터를 기반으로 한 Post 또는 Classed Post 레이어의 점들을 제거할 수 있습니다. 데이터 파일에 있는X 값 기준 또는 Y값 기준 또는 다른 열에 있는 숫자 기준에 기반을 둔 점들을 배제시킬 수 있습니다. 그리드 데이터(Grid data) 또는 워크시트를 통한 데이터 배제 필터에서와 동일한 방식으로 논리 문을 적용할 수 있습니다.

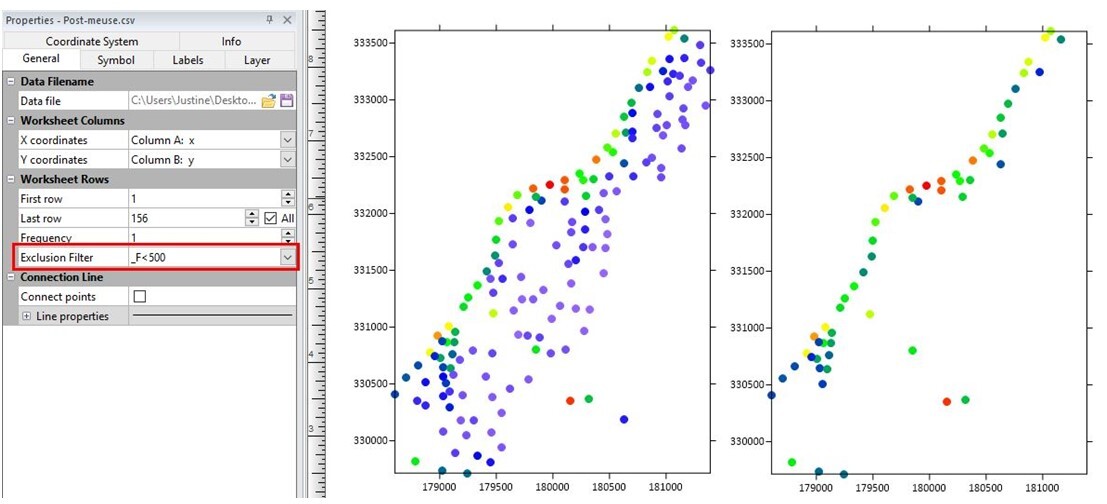

(새로운 배제 필터 기능을 이용하여 원치 않는 post 지도 데이터를 필터링)


향상된 작업 흐름

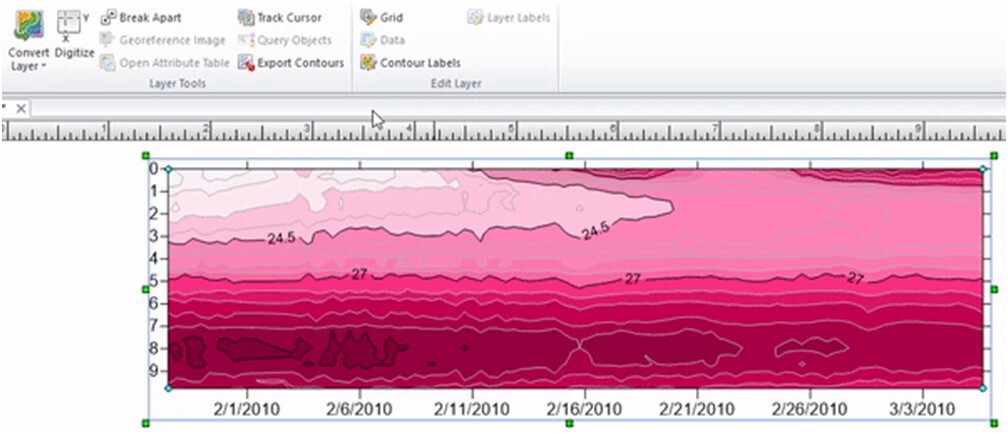

4. 바깥쪽 경계 박스를 드래그하여 정확하게 크기 조절이 가능

Surfer의 모든 이전 버전을 통틀어 측면을 드래그하여 크기를 조절하는 것은 지도의 내부 축척을 파괴하기 때문에 드래그하여 크기를 조절하지 말 것을 말해왔습니다. 우리는 더 이상 그런 말을 하지 않을 것입니다! 이제 필요할 때 마다 측면을 드래그하여 지도 크기를 조정하십시오 – Surfer는 축척을 유지하고 새로운 크기(Dimension)에 맞게 축척 바를 업데이트 할 것입니다. 속성 창(properties window)에 새로운 지도 축척이 계산되고 표시되므로, 필요한 대로 정확하게 얻을 수 있습니다.

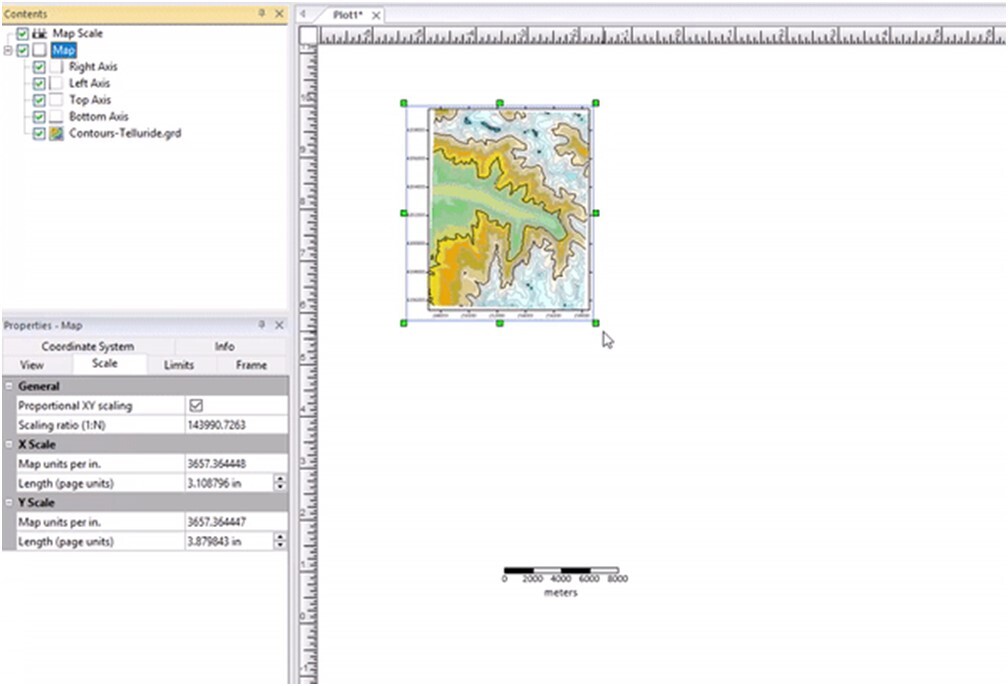

(측면을 드래그 하여 지도의 크기를 조정)


5. 격자 기반의 지도 유형들 사이의 변환
Convert Layer(레이어 변환) 도구를 이용하여 격자-기반의 지도를 다른 격자-기반의 지도로 변환할 수 있게 되었습니다. 실수로 잘못된 지도 레이어 유형을 만든 경우, 파일을 다시 로딩할 필요 없이, 레이어를 필요한 다른 유형으로 직접 변환할 수 있습니다.



(한 격자-기반 지도 유형에서 다른 유형으로 변환)


6. 보다 빠르고 쉽게 지도 만들기

보다 직관적이고 빠르게 지도를 만들 수 있도록 기능을 개선하였습니다. “File → Open” 메뉴를 클릭 후 데이터 또는 격자 파일을 선택하면 즉시 새로운 지도가 만들어집니다. 파일을 열 때 다수의 파일들을 선택하면 다수의 지도들이 즉시 생성됩니다. 원본 데이터 파일을 편집할 필요가 있는 경우에도 워크시트(Worksheet)에서 열기(Open) 명령을 사용하여 직접 열 수 있습니다. 마찬가지로, “Grids → Grid Editor”를 클릭하여 원본 격자 파일을 열 수 있습니다.

7. 파일들을 드래그 앤 드롭(Drag & Drop)하여 지도를 생성
윈도우 파일 탐색기에서 또는 바탕화면에서 하나 이상의 파일을 드래그하여 Surfer의 Plot 창에 놓으면 지도를 즉시 만들 수 있습니다. 격자 파일들을 Plot 창에 드래그하여 Color Relief 지도를 만든 다음 “Convert Layer” 도구를 이용하여 등고선, 3D Surface, 또는 Watershed 지도로 변환할 수 있습니다. 벡터 파일들을 Plot 창에 드래그하여 Base(Vector) 지도를 만들 수 있고, XYZ 데이터를 Plot 창에 드래그하여 Post 지도를 만들 수 있습니다.

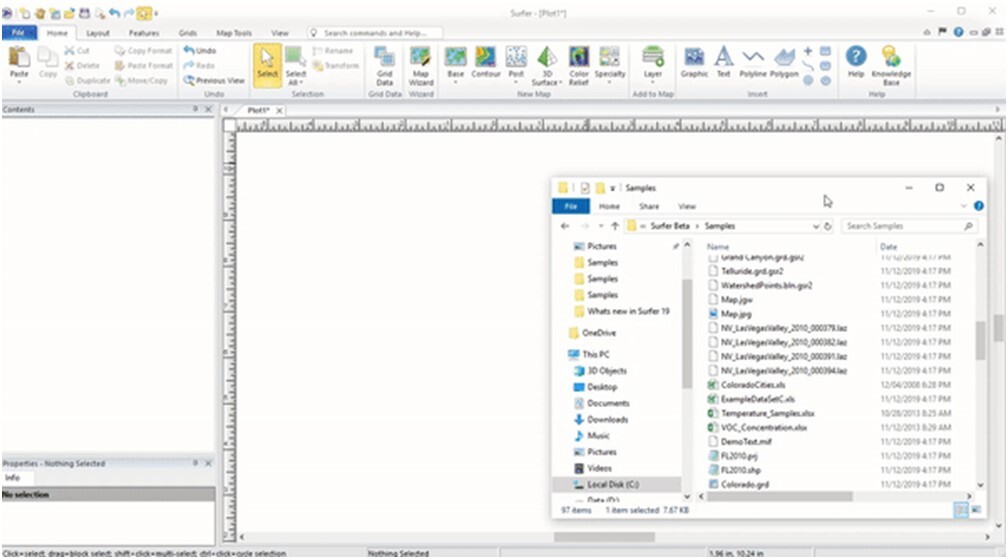

(여러 파일들을 Plot 창에 드래그하여 여러 지도들을 쉽게 만들 수 있음)


빨라진 처리 속도

8. 더 빨라진 등고선 생성 속도
등고선 지도를 만들 때 이제 멀티-스레드(multi-threaded)되고 최적화 되어 7배 이상 빨라졌습니다. 매우 큰 격자 파일을 생성하거나 좁은 등고선 간격의 데이터를 표출할 경우, 새 버전에서 향상된 효율성으로 많은 시간을 절약할 수 있게 되었습니다. 또한, 업데이트된 진행률 게이지를 통해 대기 시간을 정확히 알 수 있습니다.

9. 격자/데이터/이미지 파일들을 지도들 간에 공유할 수 있음

개선된 이 기능을 통해 SRF 프로젝트의 크기를 보다 작게 만들고 빠르게 처리할 수 있습니다. 동일한 입력 파일을 이용하여 여러 지도 유형들을 사용하는 경우(예: Color relief와 Contour 지도), 이들 파일들은 SRF 프로젝트 파일 안에서 복사하여 사용하는 대신 공유하여 사용할 수 있습니다. 마찬가지로 벡터 파일과 이미지 파일에도 동일하게 적용됩니다. Surfer에서 새로운 지도 레이어를 만들 때, 새로운 파일을 사용할지 또는 이미 프로젝트 안에 저장된 파일을 사용할지 선택할 수 있습니다.

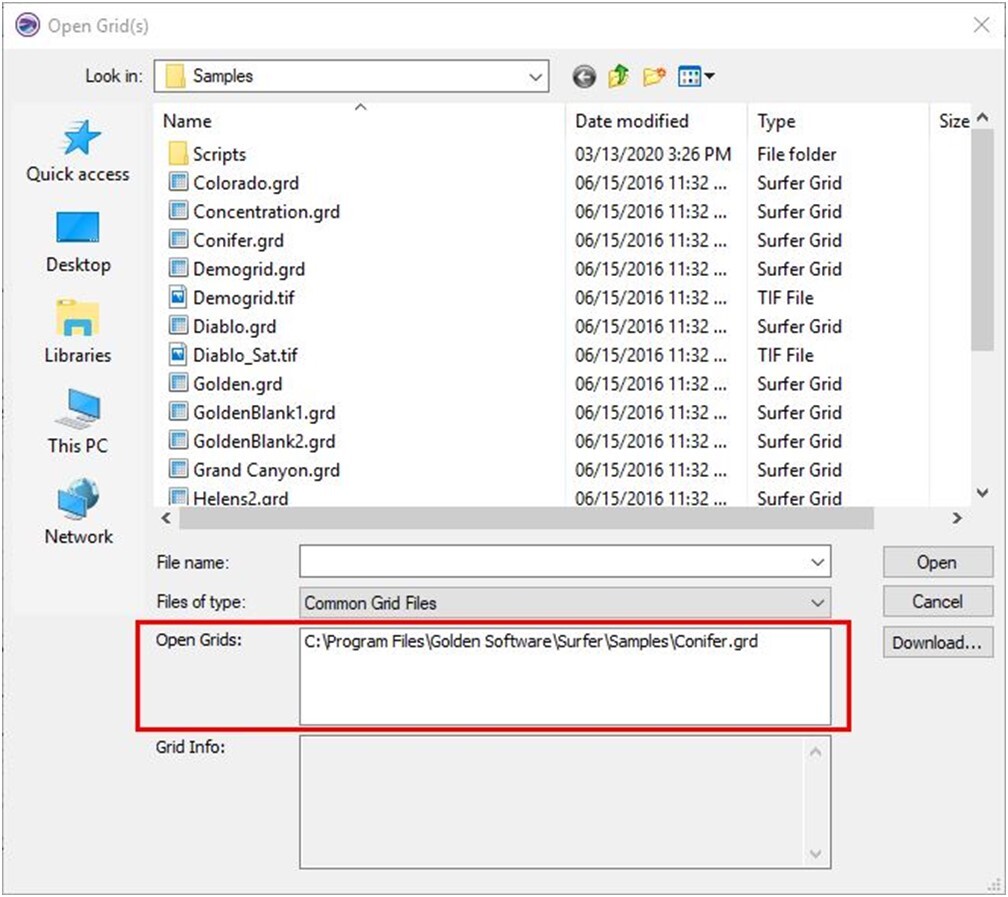

(프로젝트에 이미 열려 있는 파일들로부터 새로운 지도를 만들기)


3D 뷰(view)의 기능 개선

10. 3D PDF로 내보내기
3D 화면의 모델들을 인터렉티브한 3D PDF 형식으로 내보낼 수 있습니다. 서페이스, 축, 점, 등고선 등을 추가하고 모델을 중심으로 회전하고, 조명 및 모델 표출 스타일을 변경 등의 작업을 할 수 있습니다. 이 기능은 이해 관계자들에게 작업 내용을 쉽게 전달하는데 유용합니다. 이 파일은 3D 데이터를 지원하는 Adobe Reader DC 및 다른 PDF 응용 프로그램에서 열어 볼 수 있습니다.

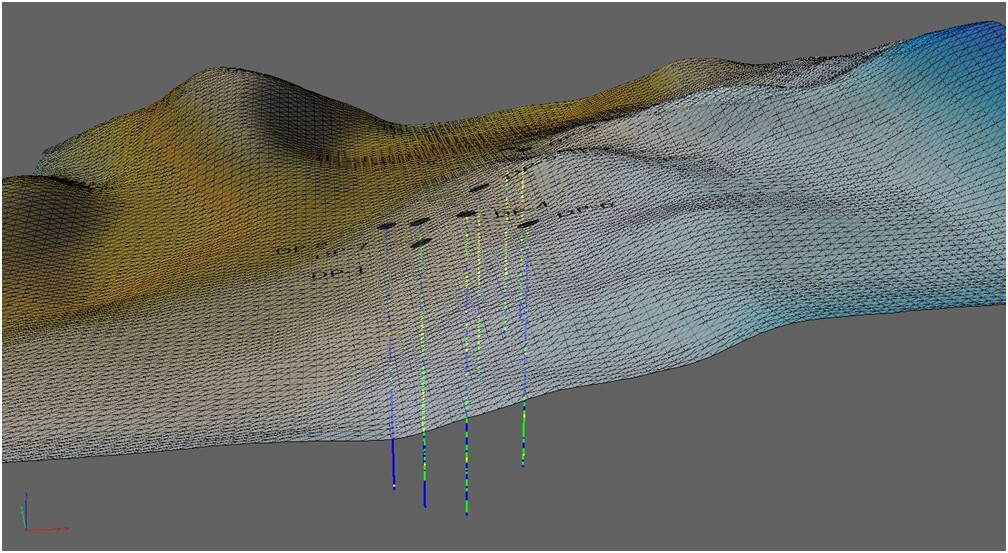

(3D View에서 내보낸 PDF 파일을 Adobe Reader DC에서 열어서 볼 수 있음)

11. 3D View에서 실행 취소(Undo) 기능
3D 화면에서 실행 취소(Undo) 기능이 추가되었습니다. 모델 회전, 조명 변경, 수직 과정 조절, 객체 형식 변경 등의 작업을 취소할 수 있습니다.

일반적인 기능 개선 사항들

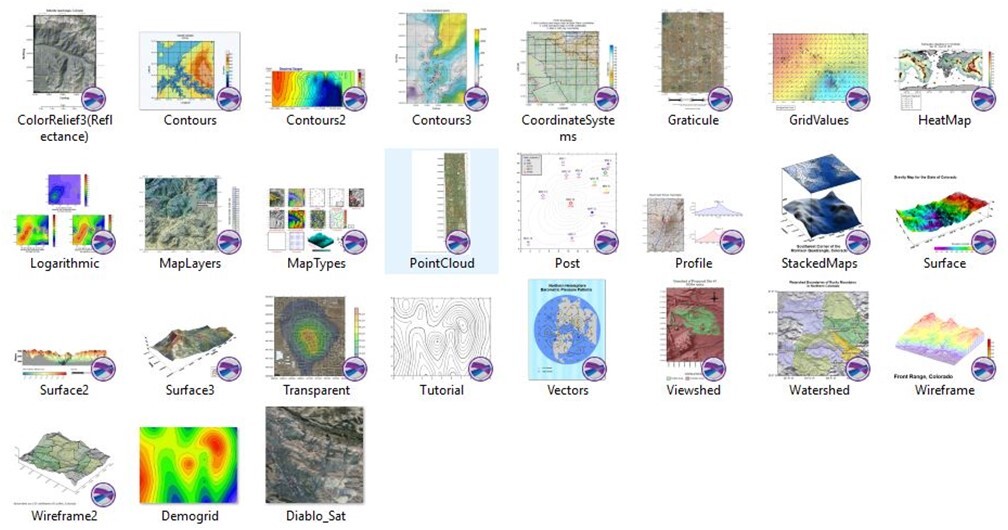

12. 윈도우 파일 탐색기에서 SRF 미리 보기
찾고 있는 프로젝트 파일을 파악하기 위해서 더 이상 모든 SRF 프로젝트 파일을 열어 볼 필요가 없게 되었습니다. Surfer v16 이상에서 만든 SRF 파일의 플롯 창의 내용을 윈도우 탐색기에서 썸네일로 미리 볼 수 있습니다.


13. 이전 / 미리 보기 줌 인/ 줌 아웃
Zoom Previous 명령으로 이전의 마우스-휠 줌을 취소할 수 있습니다. 줌 레벨에서 실수를 한 경우, 이 버튼을 이용하여 이전의 보기 위치로 되돌릴 수 있습니다. 사용자가 원하는 키보드 단축 키를 할당하여 언제든지 필요할 때 바로 사용할 수 있습니다.

14. 이외 추가 기능들

• 레이어 속성 관리자에서 버튼을 클릭하여 Post, classed post, 또는 base 지도를 그리는데 사용된 데이터 파일을 워크시트(Worksheet)에 열 수 있습니다.
• 새로 추가된 좌표계:
- State Plane Coordinate System now lists the FIPS code for each zone
- CRTM05 (Costa Rica, EPSG 5367)
- Palestine 1923 Palestine Belt (EPSG 28191)
- Palestine Grid (EPSG 28192)
