WHAT'S NEW IN SURFER 22?

Surfer 22에서는 멋진 새로운 기능들이 많이 추가 되었습니다. 처리 속도를 높이고, 작업 흐름을 최적화하여 효율을 극대화하는데 중점을 두고 개발했으며, 흥미로운 새로운 기능들도 많이 추가했습니다. 새로운 주요 기능들은 다음과 같습니다. 더 자세한 내용은 Surfer 22의 온라인 도움말을 참고 하십시오.


___________________________________________________________________________________________________

매핑(Mapping) 기능 개선

1. 새로운 지도 유형! 시추공(Drillhole) 지도 새성
강력한 가시화 도구인 Surfer를 이용하여 시추공(Drillhole) 데이터를 쉽게 가져와서 각 시추공, 코어, 정호(well)의 위치, 편차 및 경로를 표현하는 2D 시추공 레이어를 만들 수 있습니다. 새로 추가된 Drillhole Manager에서 쉽게 데이터를 관리할 수 있습니다. 2D 지도 뷰에서 경로를 확인한 다음 3D 뷰에서 시추공을 가시화할 수 있습니다.


Surfer22에서 시추공 데이터 가시화 기능 추가. Drillhole Manager에서 쉽게 데이터를 관리하고,
2D/3D 창에 데이터를 시각화



모자이크 장식의(tessellated) 폴리곤 채우기를 사용하여 그래프의 심도와 치수를 표현할 수 있습니다. 서페이스는 환경 조명의 변화에 반응하므로 관심 영역을 강조할 수 있습니다. 건물들이나 다른 구조물들은 DXF 형식에서 가져와서 DEM 또는 지형 표면에 배치할 수 있습니다.

3D 뷰 기능 개선

2. Drillhole 지도를 3D로 모델링
Surfer의 새로운 지도 유형인 Drillhole 레이어를 3D 뷰로 구현합니다. 3D 뷰에서 정호(Well) 데이터는 데이터의 내용(예: 오염 농도, 광물 농도, 분석 결과, 지구물리학적 속성 등)과 함께 실제 3D 모습으로 가시화하여 생생하게 표출됩니다. 시추공 경로, 데이터 포인트 및 간격은 데이터 값에 따라 표시되고 채색됩니다.

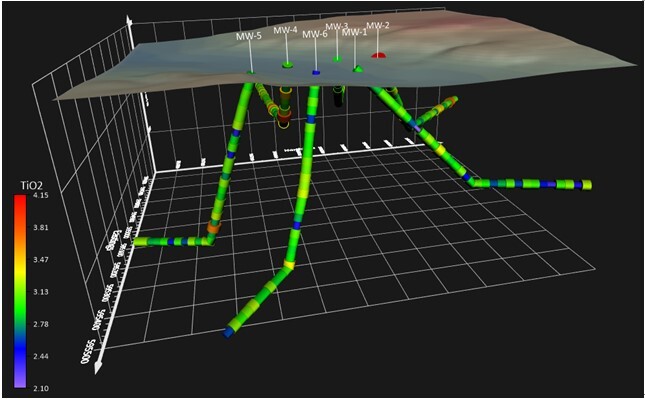

S2D 시추공(drillhole) 지도를 만든 후, 데이터와 해당 구성요소들을 3D환경에서 구현


3. 벡터 데이터에 대한 새로운 심볼 유형들이 추가 됨

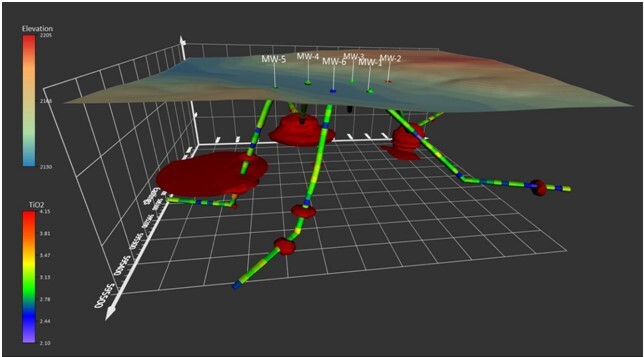

뷰 포인트 벡터 데이터를 위한 새로운 심볼 유형이 추가 됨 – 구체 모양(sphere)
이 기호는 실제 3D 구(큐브 심볼과 유사한)입니다. 이전 버전의 Surfer에서 Sphere라는 심볼이 있었지만, 실제는 3D처럼 보이도록 음영 처리한 2D원이었습니다. 이 심볼은 계속 사용할 수 있으며, 이름이 Shaded circle로 변경되었습니다.


새로운 3D 심볼인 Sphere를 경험해 보세요.


지오프로세싱 (Geoprocessing)

4. 알파(Alpha) 모양 소개
Post, Classed post 및 Base 레이어 안에 있는 데이터 점들 주변에 조이는 폴리곤 경계선을 만들거나 데이터 파일로부터 직접 (오목한 영역에서도) 폴리곤 경계선을 만듭니다. 데이터 제한 범위로 “조이는 폴리곤”이 줄어들도록 제어할 수 있습니다. 경계선은 볼록 선체(Convex hull) 또는 구멍(들)이 있는 오목 선체(Concave hull)일 수 있습니다. 데이터 없음(NoData)를 할당하거나 커버리지 영역을 기술하기 위해 폴리곤 경계선을 사용합니다.

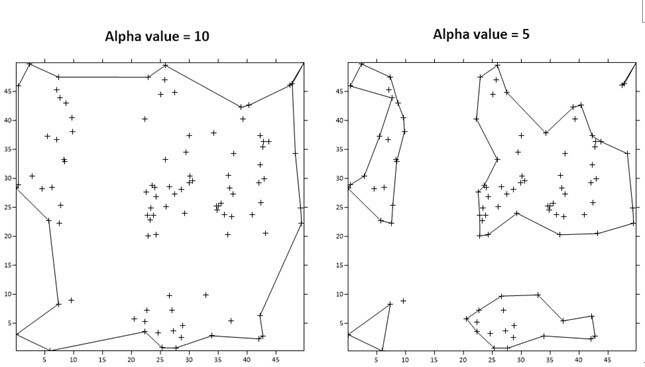

데이터 주변에 알파 모양의 폴리곤 경계선을 만드는 기능


5. 알파(Alpha) 모양 바깥쪽에 데이터 없음(NoData) 설정
등고선(Contours) 대화상자의 Assign NoData, Grid Data, Grid에서 알파 모양(Alpha Shape)의 바깥쪽에 있는 영역을 격자 파일에서 제거할 수 있습니다. 새로운 기능인 알파 모양(Alpha Shape)은 기존의 Convex Hull 옵션처럼 데이터 점들 주변에 조이는 폴리곤 경계선을 만듭니다. 알파 모양은 데이터 점들 주변에 Concave hull을 만들 수 있고 데이터 범위 주변에 폴리곤을 얼마나 조이게 붙일지 제어할 수 있습니다.

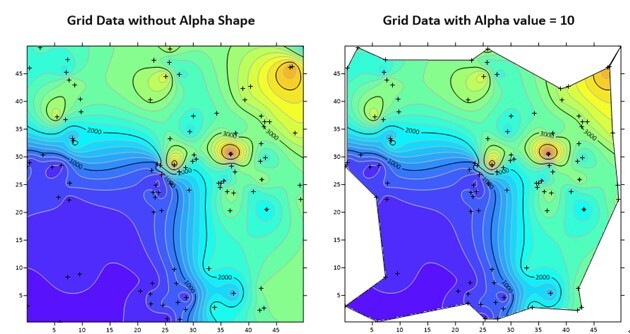

새로운 기능인 알파 모양(Alpha Shape) 도구를 사용하여 XYZ점들, 등고선들, 또는 데이터없음(NoData)를 격자화


6.Isopach 또는 Isochore을 빠르게 계산
이제 Surfer는 새로운 Grid Isopach 도구를 사용하여 방향에 관계 없이 실제 층서 두께(isopach) 또는 실제 수직 두께(isochore)를 빠르고 정확하게 측정할 수 있습니다. Grid Isopach도구를 사용하여 어떤 각도로든 기울어진 geologic horizons의 두께를 측정할 수 있습니다.

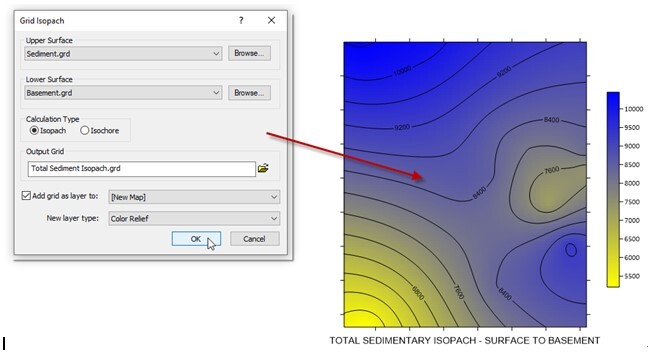

isopach 또는 isochore 지도를 즉시 생성 !


7. 서로 다른 격자 지오메트리를 갖는 격자들 간의 계산 및 볼륨 측정
하나 이상의 격자 파일들을 이용하여 수학 연산을 해야 할 필요가 있나요? 또는 위쪽과 아래쪽 격자 서페이스 사이의 볼륨이 얼마인지 계산할 필요가 있나요? 이러한 종류의 계산은 Surfer에서 항상 가능했었지만, 동일한 지오메트리를 가진 격자 파일들에 대해서만 가능했었습니다. 이제 Surfer는 다른 크기의 격자들과 서로 다른 X와 Y 값 범위의 격자들에 대해서도 이러한 계산을 할 수 있습니다. 이 도구를 사용하여 이제 다양한 좌표계로 된 격자들에 대해서도 계산할 수 있습니다.

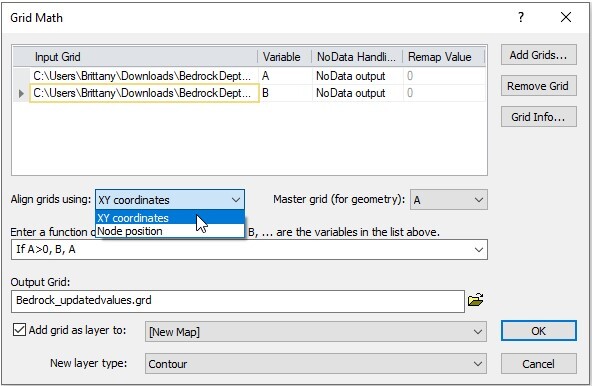

다양한 격자 지오메트리 또는 좌표 체계로 된 격자들 간의 격자 연산 및 격자 볼륨 계산
