Know where and how much runoff to expect




Physics-based
Distributed
Scalable
GIS-enabled
Remotely sensed input
Measured cross-sections
Continuous or Event-based

GIS 수문학레이더 강우시스템

이제 GIS 데이터를 최첨단 수문학 모델에 접목해 보세요.

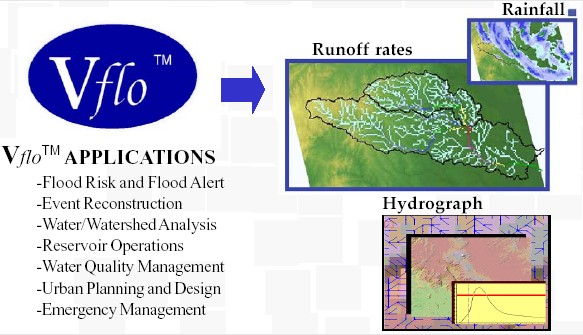

Vflo™는 수자원 관리 및 홍수 경보 시스템을 위한 실시간 물리학 기반의 분포형 수문 모델링 소프트웨어로 미래의 수리 예측에 변화를 줄 것입니다.

VfloTM 담수에서부터 강유역의 넓은 영역까지 수자원 관리를 위한 첨단 분산형 수문 모델을 제공합니다. 첨단 수문 모델은 모델 예측, 레이더, 인공위성, 우량계 또는 다중센서장치들의 데이터 조합으로부터 고해상력의 정량적 강수 측정을 가능하게 합니다. 세계 도처의 디지털 자료들은 사용하려면 어딘가 부족하여 결국 사용에 어려움을 겪지만, VfloTM 는 선택된 해상도에서 직접 사용할 수 있습니다. 이 모델은 JAVATM의 Secure servlet/applet 기술의 이점을 이용하여 다수 사용자가 동시에 사용할 수 있습니다.
물리학 기반의 모델의 이점은 최소의 기록 데이터만으로도 모델을 수행할 수 있고 또한 의미있는 결과를 얻을 수 있다는 것입니다. 분포형 모델은 유출(유거수(流去水), runoff)에 영향을 미치는 요인들의 공간적 변화를 보다 잘 표현해 주어 보다 정확한 예측을 가능하게 합니다. 운동파방정식(Kinematic Wave Equation)에 대한 유한요소 해법(Finite element solutions)은 방대한 모델 체계를 일반 PC상에서 신속하게 풀어주는 효율적인 솔루션입니다. 몇일 동안의 기간이 소요되던 대규모 강 유역에 대한 시뮬레이션도 수초 만에 처리해 줍니다. VfloTM 는 측량된 강 단면을 통해 유거수의 경로를 자동으로 파악해줍니다.

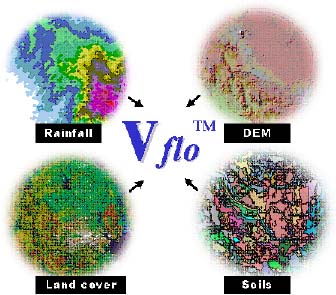

모델 입력 자료는 가변적 혹은 규칙적인 시간 증가에 따른 강우율 지도(Rain-rate Maps)를 포함하며, 강우량 이외에도 다양한 일반 디지털 데이터들도 포함합니다. 파라미터는 디지털 수치표고자료(DEM)로부터 얻은 지형도와 하계망(Drainage Network), 토양으로 침투수(Infiltration), 토지이용/피복(Landsat)으로 부터의 수리학적 조도(hydraulic roughness) 등이 포함됩니다. 파라미터들은 수작업 혹은 GIS 그리드를 통하여 입력할 수 있습니다.


8,000Km2 지역에 걸친 레이더 강우와 Vflo™ 모델 결과의 유거수를 동시에 다음 사이트에서 보실 수 있습니다.
분포형 강우 및 분포형 유출(열대성 폭우의 잔해)

분포형 수리 모델인 Vflo™ 사용하여 분석한 유역의 어느 위치든지 예측 유량과 깊이를 파악할 수 있습니다.실시간 운영을 위한 모델 보정을 위해 사건 재구성을 할 수 있습니다. 레이더 강우, 지리공간적 데이터, 수로 특징들을 사용하여 연속적 홍수예보, 배수설계, 수력발전력 및 수자원 관리를 위한 강력한 도구를 만들 수 있습니다.
다음 링크는 수리모델 결과를 이용하여 얻은 노스케로랑나 그린빌의 홍수 위험 지역입니다.

Displayed Showing Inundation

Vflo™ 기능 :

  • Extendable to ungagued rivers
  • Parameter input using GIS data sets
  • Efficient simulation (days in seconds)
  • Finite elements based on digital terrain
  • Meaningful prediction without calibration
  • Radar, rain gauge, satellite or multi sensor rainfall input
  • Forecast flooding using detected and forecasted precipitation
  • Scalable from upland watershed to river basin using the same drainage network

기술 사양

요구되는 하드웨어 사양, 소프트웨어의 성능 과 모델 결과는 사용자가 선택하는 구성에 따라 달라집니다. 사양에 따라 기본형(Basic), 표준형(Standard), 전문가형(Professional)으로 나뉘며 사용자의 필요에 따라 적합한 제품을 선택하실 수 있습니다. 여기서 제공하는 기술 사양은 시험을 통해 구성해본 일반적인 지침으로 사용자가 실제 데이터를 사용하여 운영할 경우에 다소 차이가 있을 수 있습니다.

VfloTM Basic(기본형)

30일간 무료 체험하실 수 있습니다.(회원 로그인후 자료실(Data Room)에서 다운받으실 수 있습니다.) 물리학 기반의 분포형 수문 모델을 체험해 보세요. ASCII 파라미터 지도 또는 수작업을 통한 프로젝트를 만들 수 있고, 유역 분석을 위해 디자인 스톰(Design Storm)을 입력하거나 수리학적 입력 자료로 레이더 강우를 사용하실 수 있습니다. 또한 질량 및 운동량 보존 법칙을 표현할 수 있습니다. Green-Ampt침투 설정을 적용할 수 있고, 측정된 단면 분석을 위해 수위-유량 곡선(Rating curves)을 적용할 수 있습니다. 통제 저수량 또는 파악된 방수량을 위한 경계 조건(boundary Condition)을 설정할 수 있고, 유수지(遊水池, detention pond)에 대한 지역 방수량 관계(State Discharge Relationship)를 이용할 수 있습니다. 예제 와 샘플 자료를 제공됩니다. 최대 5K cell domain까지 처리할 수 있습니다. Windows2000/XP, Pentium III 이상, 최소 256MB RAM(512MB이상 권장)이상의 환경이 적합합니다.

VfloTM Standard(표준형) - 버전 4에서 단종됨

더 넓은 지역을 커버해 주며 운동파방정식(Kinematic Wave Equation)을 개선된 Puls 혹은 Looped rating curve(Jones)옵션에 적용할 수 있습니다. 최대 25K cell domain까지 처리할 수 있습니다. Windows2000/XP, Pentium III 이상, 최소 512MB RAM(2GB이상 권장)이상의 환경이 적합합니다.

VfloTM Professional(전문가용)

고해상도 또는 대규모 강 유역 분석을 위한 최상의 제품으로 해빙(Snow Melt), 증발산량((蒸發散量, Evapotranspiration)모듈 등이 포함됩니다. 최대 70K+ cell domain까지 처리할 수 있습니다 . Windows2000/XP, Pentium IV 이상, 최소 2GB RAM(4GB이상 권장)이상의 환경이 적합합니다.

VfloTM Continuous

Vflo™ pro의 확장형으로 Solve Duration unlimited, Unlimited Continuous gridded rainfall input, Continuous soil moisture tracking, Continous evapotranspiration 등의 기능을 제공합니다.

Inundation Module

홍수 범람 디스플레이 및 애니메이션 효과를 표출할 수 있습니다.

Sensi-Sensitivity Module

민감도 분석(Sensitivity Analysis)을 위한 모듈로, 배치 모드에서 실행할 수 있습니다. 파라미터 값의 범위를 만들고 각 매개변수 조합을 위해 산출(output)로써 Peak Discharge, Volume과 시간을 생성합니다. 이 모듈의 주요 목적은 모형의 민감도를 알아보고 최적의 파라미터 조합을 식별하는 것입니다.

RainFilter Module - 버전 4에서 단종됨

2D Radar 자료를 2D Vflo 모델 격자 자료로 변환해 주는 단순한 모델로, 두 격자의 좌표와 해상도는 Shapefiles로 정의 되며 반드시 동일한 프로젝션을 사용해야 합니다.

RainMaker Module- 버전 4에서 단종됨(Vflo와 RainVieux에 통합됨.)

Point Rain Gauge 데이터를 내삽(Interpolation)에 의해 또는 Radar 자료로부터 분포형 강우 입력 자료를 생성해 줍니다. 출력 형태는 자료의 보정없이 공간적으로 분포된 강우 자료가 됩니다. 이 결과 데이터는 RainFilter의 기능을 이용하여 Vflo 모델 도메인(domain)의 입력 자료로 사용하기 위해 필터링됩니다.

RainVieux Module

Local Bias 기술을 이용하여 Rain Gauge Data를 가지고 Radar 데이터((UF형식, NEXRAD Radar)를 읽고 보정하는 작업을 수행할 수 있고, 출력 파일은 보정된 레이더 강우 데이터로 Vflo 모델의 입력 자료가 됩니다.
제품별 기능 비교/요약표

Vflo SDK v1.0 (곧 출시 예정)

Vflo SDK 출시의 목적은 Vflo 실시간 애플리케이션을 만들기 위해 필요한 미리 정의한 호출 함수들을 DLL로 제공하기 위함입니다. DLL은 모형 상태를 추적하고 새로운 강우 파일들을 업데이트하기 위한 기능들을 제공합니다. 자세한 내용은 우림텍에 문의해 주십시오.
사용되는 데이터
  • 토양도(Soils Map)
  • 토지이용/토지피복
  • 고도(Elevation)
  • 경사(Slope)
  • 수로 단면(Channel Cross-sections)
  • 강우(NIDS, QPE-SUMS, Rain Gauge)
OS 환경
  • Desktop Application : Windows2000, Windows XP PRO
  • Serverlet : Windows2000 Server, SUN, Linux
  • Server Enterprise Application : Windows2000 Server or Linux Intel PIII 512KB/Intel Xeon PIII 900 2MB RAM
  • 보다 자세한 정보를 원하시면 회사로 문의하여 주시기 바랍니다.
    Free 30-Day Trial
    VfloTM Basic 은 30일간 무료로 사용하실 수 있습니다. 회원 가입 후 자료실(Data Room)에서 다운받으실 수 있습니다. 사용 설명 과 Tutorial은 Help메뉴에서 이용하실 수 있습니다. 개발사인 Vieux & Associates사의 Vflo™ Message Board 를 통해 질문을 하거나 도움을 얻을 수도 있습니다.
    [라이센스 요청 방법]

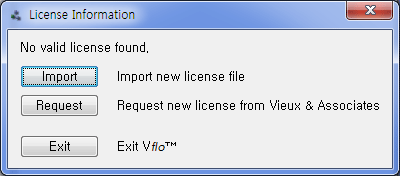

    Vflo v5를 처음 설치하면 다음과 같이 라이센스 관련 화면이 나타난다.

    Request 버튼을 눌러 정식 라이센스(구입하신 경우), 평가용 라이센스(Evaluation) 등을 요청하실 수 있습니다.
    Import 버튼은 제공 받으신 라이센스를 불러 올 때 사용합니다. 이렇게 라이센스 인증을 마치면 사용하실 수 있습니다.
    많은 이용 바랍니다. 감사합니다.
