Voxler 4의 새로운 기능들

다음은 Voxler v4의 주요 업데이트 내용입니다.
___________________________________________________________________________________________________


• 하이트필드 위에 벡터 데이터 중첩
• 3D DXF 지원
• 새로운 워크시트 창
• 점 데이터 좌표 재투영
• LiDAR LAS 파일 지원
• 편리하고 간소한 데이터 열기
• 기능 향상된 ScatterPlot
• 보다 편리해진 사용자 인터페이스
• 새로워진 Welcome 대화상자
• SEGY 파일을 좌표계 적용하여 표현
• ECW 와 SID 영상을 풀 해상도로 열기
• 하이트핕드에서 공백 값 지원
• 하이트필드 위에 등고선을 벡터로 중첩 표현
• 국제 언어 폰트 지원
___________________________________________________________________________________________________

하이트필드( HeighFields) 위에 GIS 데이터 및 벡터 지도 중첩


HeighFields위에 벡터 데이터를 중첩하여 GIS 데이터 와 다른 벡터 지도(점, 선, 폴리곤 데이터 등을 포함)의 의미 있는 오버레이들을 만들 수 있습니다. 지원되는 벡터 파일 형식(BLN, BNA, DXF, E00, GSB, GSI, KML, KMZ, MFI, SHP등)을 읽어서 연결자(connector)를 HeightField 모듈에 연결시키면 3D 서페이스 위에 중첩됩니다. 벡터 중첩을 커스터마이징할 수 있는데, 색상 제어, 선 굵기, 투명도 등을 조절할 수 있습니다. 모든 벡터 레이어들은 사실 벡터로 취급되기 때문에, 제로 픽실레이션(zero pixilation)이 발생하고 점, 선, 폴리곤 경계선들이 어떤 줌 레벨에서도 깨끗하게 보입니다.

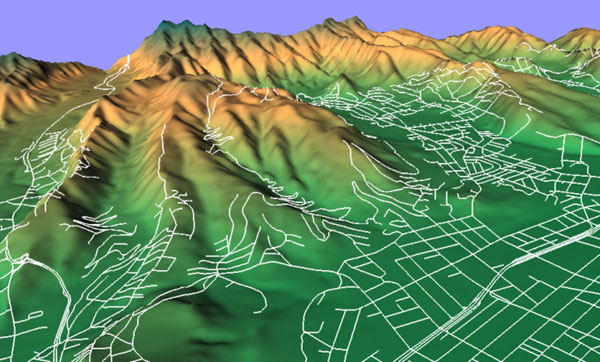

GIS 데이터를 3D 지형 서페이스(HeighFields) 위에 중첩



___________________________________________________________________________________________________

3D DXF 지원 !


드디어 3D DXF 파일 형식을 Voxler v4에서 지원합니다. 3D DXF 파일은 Voxler v4에서 지원되는 다양한 개체들과 객체들을 포함합니다. Voxler v4에서 가져올 수 있는 객체들로는 선, 3D선, 점, 폴리라인(3D 폴리곤 메쉬와 폴리면 메쉬의 변화를 포함), LWPOLYLINE, 메쉬, 3D면, 정점(Vertex) 입니다. Voxler안으로 DXF를 불러오면, 이들 개체들에 대한 그리기 스타일을 선(일반적으로 와이어 메쉬)에서 점으로 변경할 수 있습니다. 이러한 유연성은 Voxler 4에서 DXF 렌더링을 사용자가 제어할 수 있게 해줍니다. 이러한 모든 개체들과 객체들은, 메쉬와 3D면 객체들을 제외하고는 내보낼 수(저장할 수) 있습니다. 뿐만 아니라, 3D DXF로 내보낼 때 서페이스 칼라 매핑이 유지하기 때문에 거의 동일하게 복제하여 3D DXF 파일을 생성합니다.

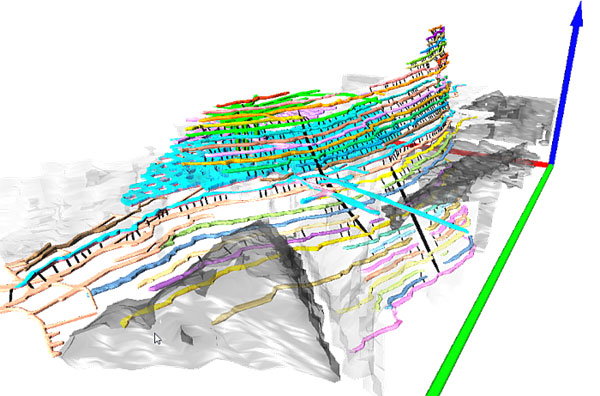

다른 터널들과 shaftgs을 다른 색상들으로 표현한 폐광을 3D DXF로 만든 예



___________________________________________________________________________________________________

새로운 워크시트 창에서 데이터를 완벽하게 제어할 수 있음


새로 추가된 워크시트 창을 이용할 수 있게 되어 사용자 데이터를 제어하는 것이 훨씬 쉬워졌습니다! Voxler 4에 가져온 모든 점 데이터들을 워크시트 창에서 편집할 수 있고, 그 결과는 즉시 뷰어 창에 있는 모델에 즉시 반영됩니다. 이러한 편집 기능은 사용자가 XYZ 좌표, 라벨, 콤포넌트 값들을 편집할 수 있게 해주며, 편집이 완료되자 마자 모델을 즉시 업데이트해줍니다. 새 워크시트 창은 서식, 통계, 데이터 변환 및 좌표 변환 도구들을 제공합니다.

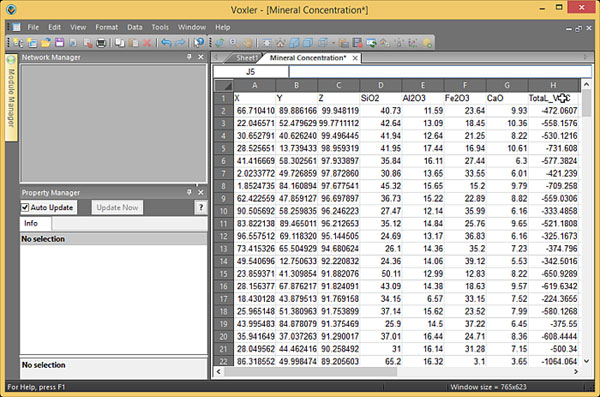

Voxler v4에서 데이터 처리 및 관리 기능을 제공하는 새로운 워크시트 창 모습



___________________________________________________________________________________________________

점 데이터 좌표계 재투영


현재 좌표계와 부드럽고 매끄럽게 일치하도록 Voxler 4의 새로운 워크시트 창에서 점 데이터를 재 투영할 수 있습니다. 점 데이터를 불러와서 몇 번의 마우스 클릭으로 이미 잘 알려진 좌표계로 투영할 수 있습니다. Voxler는 시장에서 사용되고 있는 좌표계 대부분을 탑재하고 있습니다. 새로운 이 기능을 통해 기존 좌표계를 쉽게 찾아 적용할 수 있고, 기존 좌표 체계의 파라미터들을 수정하여 사용자 맞춤형의 새로운 좌표계를 만들 수도 있습니다.

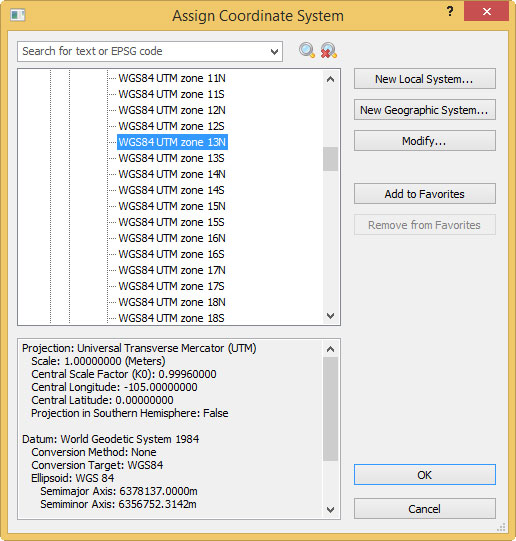

(좌표계 설정) 대화상자에 수백 가지의 좌표계와 프로젝션이 있고, 점 데이터를 원하는 좌표계로 재투영할 수 있다.

___________________________________________________________________________________________________


LiDAR LAS 파일 가져오기


후처리한 LiDAR 데이터를 포함하는 LAS 파일을 Voxler v4에서 읽을 수 있습니다. 데이터를 읽을 때 다양할 필터를 적용하여 LAS 파일로부터 필요한 데이터만 가져올 수 있습니다. ASPRS LiDAR 분류 코드(미분류, 지표, 낮은 식생, 높은 식생 등)를 이용한 LAS를 분류 코드에 기초하여 필터링 할 수 있습니다. 공간 필터링 역시 가능한데, 큰 LiDAR 데이터 세트의 범위를 줄일 수 있습니다. 샘플 필터링 역시 데이터를 읽을 때 적용할 수 있는데, 필요한 경우 LAS 파일을 샘플링하여 줄일 수 있습니다. 이러한 모든 필터링 옵션들은 Voxler 4의 LiDAR 도구와 연계하여 사용할 수 있습니다.

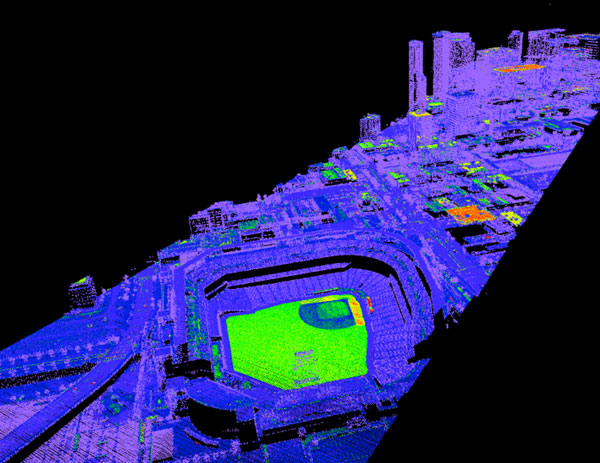

Denver를 스캔한 LiDAR 자료 - Voxler에서 ScatterPlot으로 표현한 모습.
Voxler는 LAS LiDAR 데이터를 필터링하고 가시화할 수 있는 훌륭한 툴입니다.



___________________________________________________________________________________________________

편리하고, 간소화된 데이터 가져오기 과정


Voxler 4에서 데이터 가져오기 과정이 훨씬 정밀해졌습니다
- 좌표계, 콤포넌트, well trace information, 라벨 칼럼 등을 Property Manager에서 설정할 수 있습니다. 가져 오기 과정에서 모든 열(columns)의 머리글은 보존되어 Property Manager에 걸쳐 표시됩니다
- 특정 열을 추적하고 설정이 필요한 큰 데이터 세트를 다루는 능력이 개선됨. 모든 열(columns) 할당을 즉시 할 수 있기 때문에, 콤포넌트나 좌표계 열을 변경하기 위해 데이터를 다시 읽을 필요가 없습니다.

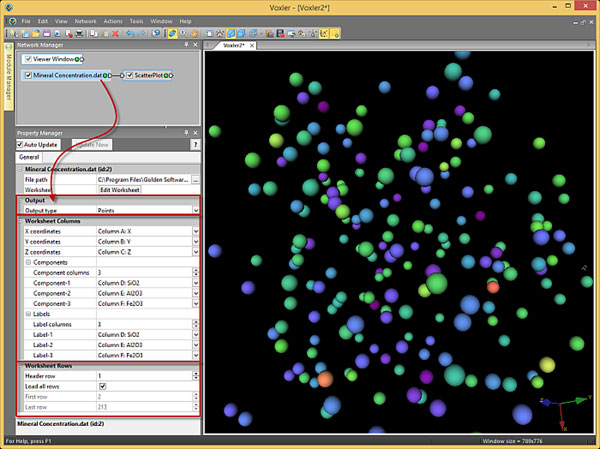

점 데이터의 모든 열을 좌표계, 콤포넌트, 라벨 칼럼 등 으로 설정할 수 있는 Voxler 4의 Property Manager 화면


___________________________________________________________________________________________________

기능이 향상된 ScatterPlot


ScatterPlot 모듈의 기능이 크게 향상되었습니다. 새로 추가된 3D 심볼 세트, 데이터를 분류하는 능력, 라벨 밀도 제어, 원본 데이터로부터 개별 ScatterPlot 점들까지 RGB 값을 채색할 수 는 기능 등 새로 강화된 기능들이 추가 되었습니다.

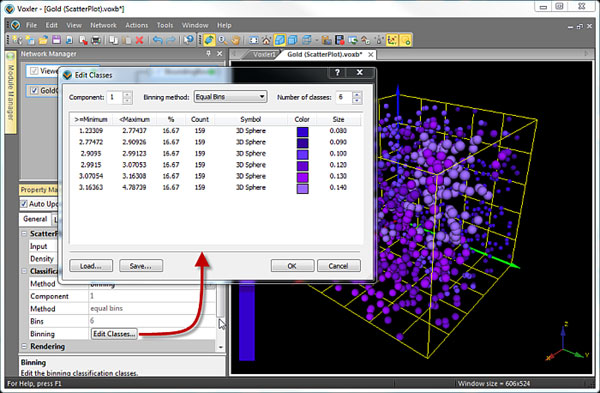

대화상자에서 ScatterPlot 점들을 6개의 균등한 클래스로 분류


___________________________________________________________________________________________________

보다 편리해진 사용자 인터페이스


명령어 찾기가 이전보다 훨씬 쉬워졌는데, 이는 모든 명령어들이 사용자가 쉽게 알 수 있는 새로우 아이콘들을 갖고 있기 때문입니다. Voxler 4에서 새롭게 제공하는 사용자 색상 스타일을 이용하여 인터페이스를 사용자 개성에 맞게 스타일을 변경할 수 있습니다. 동시에 여러 개의 Voxler 프로젝트 파일과 워크시트 창을 열수 있고, 상단의 문서 탭을 눌러 선택하거나 관리할 수 있습니다.




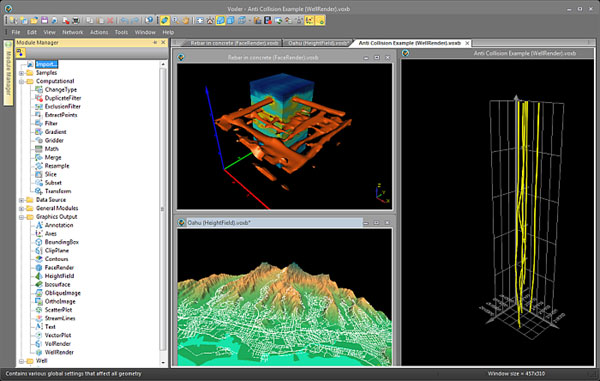

voxler 4의 새로운 사용자 인터페이스 화면 - 여러 개의 프로젝트를 열 수 있고 상단의 문서 탭을 눌러 화면 전환 할 수 있다.



___________________________________________________________________________________________________

새로워진 Welcome 대화상자


Voxler를 실행하면 Welcome 대화상자가 나타납니다. 이 초기 대화상자를 통해 새로운 프로젝트나 워크 시트를 바로 시작할 수 있고, 튜토리얼을 열 수 있습니다. 또한, 동일한 폴더에 있는 기존 프로젝트 파일을 열거나 최근 파일 목록에서 하나를 선택해서 또는 기존 프로젝트 파일을 즉시 열 수 있습니다. Surfer 13 이상 버전에서 저장한 파일을 선택할 경우, SRF 파일 미리보기 창에서 그래프를 미리 볼 수 있습니다. 따라서, 파일을 열기 전에 어떤 내용을 포함하고 있는지 미리 확인해 볼 수 있습니다. 이 초기 대화상자에서 유용한 활용 팁들을 표시해 주기 때문에 Voxler 사용에 필요한 아이디어를 얻을 수 있습니다.

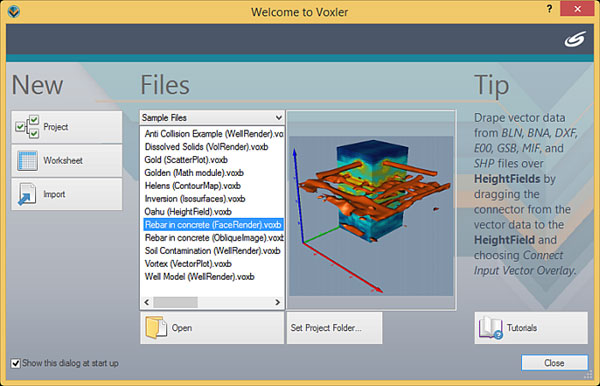

파일 목록에서 Voxler 4의 프로젝트 파일을 선택하여 파일을 열지 않고 미리 확인해 볼 수 있다.

___________________________________________________________________________________________________

SEGY 와 SGY 데이터를 실제 세계 좌표계를 이용해 표시


SEG-Y와 SGY 파일을 이제 X, Y, Z 좌표계를 이용하여 가져와서 실제 3D 공간에 표현할 수 있습니다. 2D 및 3D SEG-Y 파일 모두 지원합니다- SEG-Y 가져오기 옵션을 이용하여 쉽게 열 수 있음. 이제 SEG-Y를 여러분의 프로젝트 안으로 아주 쉽게 매끄럽게 가져올 수 있게 되었습니다.

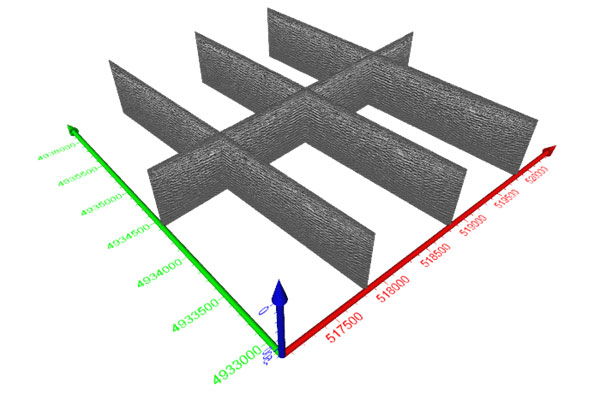

Voxler 4에서 4개의 SEG-Y 단층을 UTM 좌표계를 적용하여 가져온 예.
별도의 변환 작업 없이 4개 단층 모두 3D 공간상에 배치함.

___________________________________________________________________________________________________

ECW 및 SID 파일을 리샘플링하거나 자르지 않고 풀 해상도로 읽기

ECW 및 SID 형식으로 된 큰 영상 관리가 이전보다 훨씬 강력해졌습니다. 영상을 열 때 원본 풀 해상도로 유지할 수 있습니다. 또한, 영상을 열 때 파일의 일정 부분을 선택하여 읽을 수 있기 때문에 원치 않은 영역을 읽거나 자르는데 시간을 낭비하지 않아도 됩니다.

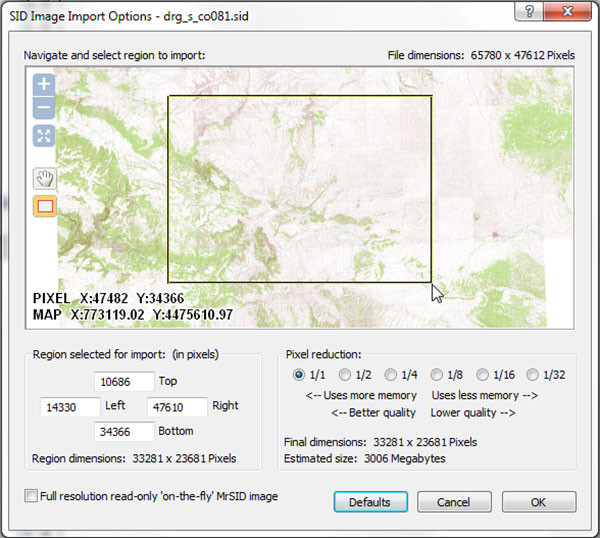

방대한 SID 또는 ECW 영상의 일부분만 선택하여 열 수 있습니다.



___________________________________________________________________________________________________

하이트필드(HeightField)에서 공백 값 지원

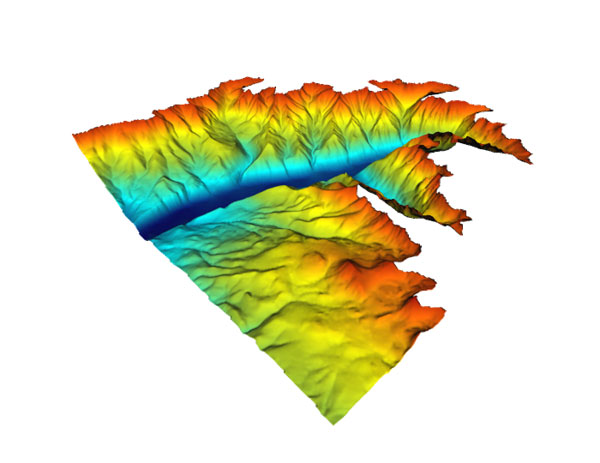

하이트필드에서 데이터가 없는 공백 영역을 비운 채 표출이 가능합니다.






___________________________________________________________________________________________________

하이트필드(HeightField)위에 등고선을 벡터로 중첩 표현


Contours 모듈로 만든 등고선을 벡터 오버레이(Vector Overlay)의 입력으로 사용할 수 있습니다. 새로운 이 기능을 이용하여 다른 격자 소스로부터 생성한 등고선을 3D 서페이스 위에 중첩할 수 있습니다. 동시여 여러 변수들을 중첩 도시할 수 있습니다 - 예를 들면, 지구물리 속성 등고선을 3D 지형 위에 중첩하여 더욱 의미 있는 모델을 만들 수 있습니다.




하이트필드 위에 등고선을 벡터로 중첩 표현할 수 있음



___________________________________________________________________________________________________

국제 언어 글꼴(폰트) 지원


이 기능은 많은 사람들이 오랜 동안 기다려온 것입니다. Voxler 4에서 중국어, 키릴 문자, 아랍어, 헝가리어, 히브리어와 같은 국제 글꼴과 문자들을 지원합니다. 텍스트(Text), 주석(Annotation), ScatterPlot labels, 범례 라벨(Legend labels), WellRender 라벨 등에서 원하시는 글꼴로 지정할 수 있습니다.





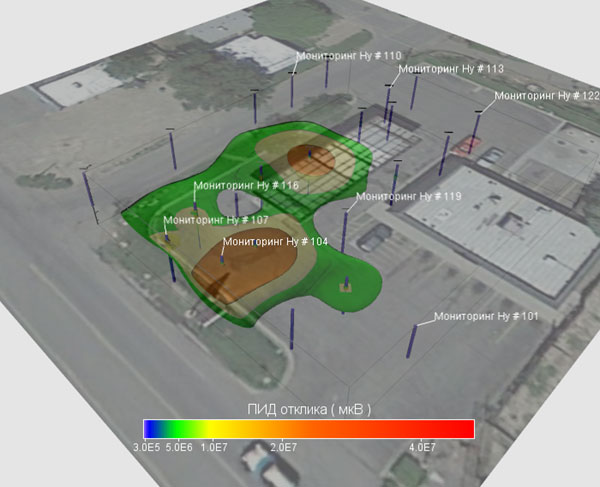

고객과의 소통이 훨씬 효과적으로 할 수 있게 됨 - Voxler의 거의 모든 그래프에서 국제 글꼴을 사용할 수 있음.
