WHAT'S NEW IN SURFER 21?

Surfer 21에서는 멋진 새로운 기능들이 많이 추가 되었습니다. 처리 속도를 높이고, 작업 흐름을 최적화하여 효율을 극대화하는데 중점을 두고 개발했으며, 흥미로운 새로운 기능들도 많이 추가했습니다. 새로운 주요 기능들은 다음과 같습니다. 더 자세한 내용은 Surfer 21의 온라인 도움말을 참고 하십시오.

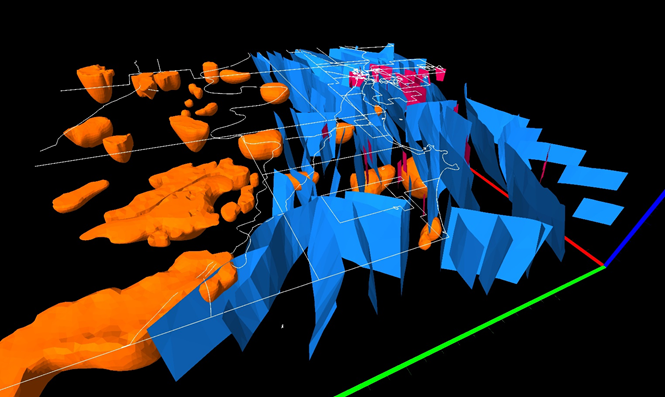

Fault planes and mineralization bodies displayed in the 3D View in Surfer


___________________________________________________________________________________________________

3D 뷰(View) 개선

1. 3D 뷰에서 3D 폴리곤, 3D 폴리라인, 3D 폴리메쉬 표현
2D Plot 뷰 및 3D 뷰는 이제 폴리라인, 폴리곤, 폴리메쉬 객체들을 포함한 3D 벡터 데이터를 지원합니다. 3D DXF, SHP, GPX 및 기타 다른 형식들을 진정한 3D로 표현할 수 있는 기능을 통해 사용자의 전체 모델을 3D 뷰에 생생하게 표현할 수 있게 되었습니다. 암석 시퀀스의 골절 구역들이 인근의 터널 및 수직 갱(shafts)과 어떻게 연관되어 있는지 보여 주거나 파이프라인 네트워크를 시각화 해줍니다. 서페이스들과 교차하는 단층 평면들 또는 다른 선들을 식별할 수 있습니다.

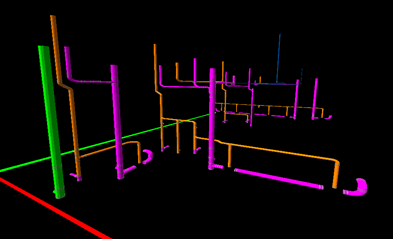

Surfer의 3D 뷰에서 DXF 형식의 파이프 라인들을 표현



모자이크 장식의(tessellated) 폴리곤 채우기를 사용하여 그래프의 심도와 치수를 표현할 수 있습니다. 서페이스는 환경 조명의 변화에 반응하므로 관심 영역을 강조할 수 있습니다. 건물들이나 다른 구조물들은 DXF 형식에서 가져와서 DEM 또는 지형 표면에 배치할 수 있습니다.


2. 3D PDF로 내보내기
Surfer의 3D 뷰에서 대화형 PDF를 만들 때, 3D PDF 내보내기를 개선하였습니다. 내보낼 때 품질을 선택할 수 있습니다. 더 낮음 품질로 내보낼수록 내보내기 속도는 빨라지고 PDF 파일은 작아집니다. 가장 상세한 결과를 원하시면, 최고 품질(Highest quality)를 선택하십시오. 필요에 따라 적합한 품질을 선택할 수 있습니다.

2D 기능 개선

3. 등고선들 사이의 면적과 볼륨을 계산
스크립트를 사용하거나 수동으로 계산하지 않고도 등고선 레벨 사이의 면적과 볼륨을 계산할 수 있습니다. 새로운 “Contour Volume/Area” 도구를 이용하여 선택한 등고선 레벨의 위, 아래 및 사이의 볼륨과 면적을 자동으로 계산합니다.

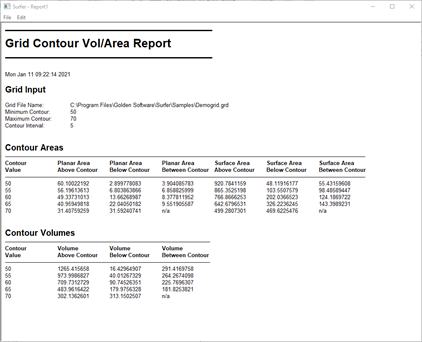

Surfer의 등고선 볼륨 / 면적 계산 보고서


4. 알파 채널 없이 고해상도 이미지 표시

일부 이미지는 그 안에 내장된 알파 채널이 포함되어 있을 수 있으며, 이 경우 가져온 이미지의 색상에 영향을 주어 희미하거나 회색으로 보일 수 있습니다. Surfer 21은 로딩한 이미지의 알파 채널을 무시할 수 있는 옵션을 제공합니다. 알파 채널을 무시하면, 그러한 그래픽을 풍부하고 사실적이며 상세한 색상으로 가져올 수 있습니다.


알파 채널이 반영된 이미지(왼쪽)과 알파 채널을 무시한 이미지(오른쪽)


벡터 편집

5. 2D 뷰에서 3D 폴리라인 및 3D 폴리곤 작업
Surfer에서 지오프로세싱 및 격자 편집 기능을 위해 3D SHP, 3D BLN 등 여러 파일들을 사용할 수 있습니다. 파일로부터 3D 지오메트리를 직접 기본(Base) 레이어로 가져옵니다. 또는 일반 2D 폴리라인 및 폴리곤을 선택하거나 그린 다음 3D로 변환할 수 있습니다. Property Manager(속성 관리자)에서 정점들에 대한 Z 값을 직접 편집할 수 있는 기능이 추가 되었습니다. 다음 격자 처리 기능들과 함께 3D 폴리라인 및 3D 폴리곤 작업을 사용합니다:

• Assign NoData (데이터 없음 할당)

• Grid from Contours (등고선으로부터 격자 만들기)

• Calculate Volume (볼륨 계산)

• Slice (단면)

• Grid Info (격자 정보)


3D 폴리라인 및 3D 폴리곤을 이용하여 다음 지오프로세싱 기능들을 수행합니다:

• Connect polylines (폴리라인들을 연결)

• Convert vector objects between 2D and 3D (2D와 3D 간에 벡터 객체 변환)

• Break polylines (폴리라인 끊기)

• Reshape (모양 변경)

• Buffer (버퍼)

6. 자동화를 이용해 사용 가능한 새로운 기능들
자동화 모델에 많은 기능들이 추가 되었습니다. Surfer 자동화의 주요 새로운 기능들은 다음과 같습니다:

• 3D 폴리곤 생성 또는 편집

• 3D 폴리라인 생성 또는 편집

• ClassedPostLayer 명령어는 사용자 인터페이스에서 최근에 개선된 내용을 포함(예: 클래스 이름, 컬러 맵 및 심볼 메서드 설정, 클래스 파일 저장 등)

• 격자 저장 기능은 이제 공간 참조 정보를 저장할 수 있는 옵션을 포함하여 출력 옵션 문자열을 사용할 수 있습니다.

• GridProject를 사용하여 격자 파일의 좌표계를 변환할 수 있습니다.

• GridBlank를 GridAssignNoData로 업데이트하여, 기존 폴리곤을 이용하여 NoData(데이터 없음) 경계 옵션을 적용할 수 있습니다.

• 라벨에 DMS 형식을 적용

• PointSample 명령어를 이용하여 파일에 저장된 특정 XY 좌표들의 격자 파일의 Z- 갑들을 계산



7. DXF 내보내기: ZLEVEL 없는 LWPOLYLINE(2D 평면 폴리라인들) 내보내기 옵션
등고선과 같은 폴리라인들을 ZLEVEL 정보가 없는 평평한 폴리라인들의 DXF로 내보내면, AutoCAD의 지도 보기에서 등고선을 볼 수 있습니다. 이 기능은 AutoCAD에서 등고선 지도 작업을 하는 분들께 유용합니다.
