Octopus란

옥토퍼스(Octopus)는 Cone beam CT, Spiral CT, Parallel Beam CT(싱크로트론(Synchrotron) 또는 중성자(Neutron) 빔)용 토모그라피(Tomography, 단층 X선 사진법) 복원 소프트웨어 패키지입니다.

Octopus는 고성능 알고리즘을 다재 다능한 그래픽 인터페이스에서 편리하게 사용할 수 있도록 통합 환경을 제공하며, 링(Ring) 필터링, 표준화(normalisation), 자동 빔 경화 보정, 축 경사 보정 등 전처리(pre-processing) 단계들을 함께 제공합니다. Octopus 클라이언트 프로그램이 설치된 네트워크상의 PC에 사용자의 별도 조작없이 그리고 최소의 오버헤드(overhead)로 작업량을 분산 처리할 수 있습니다.
Octopus는 Ghent 대학의 UGCT-기관(Cetre for X-ray Tomography)에서 Xraylab.com 팀에서 개발한 제품입니다. 현재 Windows 버전만 공급 가능하며, Linux와 MacOS용은 개발중입니다. 이 프로그램 코드들 여러분의 시스템에 적용할 수 있고, 요청에 따라 Octopus SDK를 이용하여 사용자의 영상 획득 소프트웨어에 쉽게 통합할 수 있습니다. Octopus OEM 옵션을 이용하여 별도의 프로그래밍없이 Octopus를 여러분 고유의 프로그램 버전으로 변환할 수 있습니다.

주요기술

마이크로 CT / 나노 CT의 고해상도 X-Ray 영상화 / 분석을 위한 소프트웨어 솔루션 제공
  • 2D 및 3D X-Ray 영상화 : 마이크로 CT를 500nm 볼륨 크기로 축소
  • 2D 및 3D 영상 분석(관련 제품 : Morpho+)
  • X-Ray 시스템 디자인 및 구축

Octopus 관련 기술들

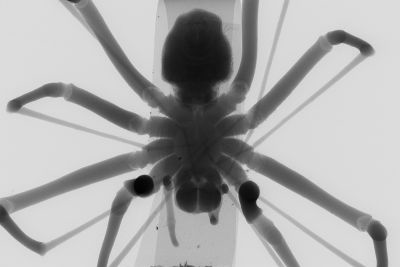

(1) X-Ray Radiography: 고해상도 X-Ray 영상화 기술

Octopus 개발사인 UGent사는 고해상도 X-Ray 시스템을 운영하고 있고, 탐지하여 300nm까지 줄일 수 있는 기술을 보유하고 있습니다. 시스템의 모듈화로 스캔부터 실험까지 빠르게 적용할 수 있습니다. 객체는 직경 25cm 크기까지 무게는 100kmg까지 적용 가능하며, 이 기술의 응용은 전자공학, 생물학적 표본, 화학 물질, 의료 장비 등 다양한 분야에서 초고정밀 및 대비(contrast)로 스캔하여 활용할 수 있습니다. 최대 6 종류의 X-ray 영상 탐지기(Detector)까지 활용 가능합니다.

(2) X-Ray Tomography: 고해상도 X-Ray CT

Micro-CT 스캐너
Micro-CT 스캐너는 중간 에너지(최대 160 keV) 스캐너입니다. X-Ray 튜브는 open type Feinfocus tube입니다. 방위(directional) 튜브의 최대 파워는 150W이고, 전형적인 스캔 시간은 최소 10 분 최대 2 시간입니다. 표본의 고해상도 토모그라피는 최대 수 cm(직경)까지 가능합니다. 시스템적인 확대는 표본의 접근을 X-Ray 소스까지 증가시킬 수 있고, 공간 해상도의 한계를 결정하기 위해 X-Ray 탐지기의 고정 픽셀 크기로 병합할 수 있습니다. 최고 공간 해상도는 2 ?m입니다.
Nano-CT 스캐너
Nano-CT 스캐너는 단층 X-선 촬영 스캐너의 최고 기술입니다. X-Ray 튜브는 Feinfocus의 전달(Transmission) 튜브입니다. 최대 전압은 160 kV입니다. 튜브는 3개의 다른 모드 즉, nano-, micro- 그리고 고성능(high-power) 모드를 제공합니다. 최상의 초점 크기는 900 nm입니다. 이것은 작은 표본안에 있는 300 nm 크기를 상세히 탐지할 수 있습니다. 탐지기(Detector)는 최대 1천4백만 픽셀까지 갖습니다. 최고 가능한 영상 해상도는 X-Ray 점(900 nm at 40kV)으 크기와 일치합니다.

(3) X-Ray 컨설팅

앞서 소개된 기술들을 이용하여 2가지 분야의 컨설팅을 제공합니다.
첫 번째, 기술적 또는 과학적 문제 해결을 위해 필요한 2D 및 3D X-Ray 영상화 및 영상 분석 분야
두 번째, 고해상도 X-Ray 측정 또는 처리 제어을 위한 X-Ray 시스템 설계
