Visual MODFLOW는 3차원 지하수 유동 및 오염 거동 모델링 소프트웨어의 표준으로 강력한 여러 수치 엔진들을 사용이 편리한 그래픽 인터페이스로 매끄럽게 통합하여 사용할 수 있습니다. Visual MODFLOW는 전세계의 교육기관 및 관련 전문가들이 신뢰하고 사용하고 있습니다.

3차원 지하수 유동, 입자 추적 및 오염물질 이동 등에 대한 종합적인 접근법을 제공하므로 여러 요소의 역할을 정량적으로 이해하는데 도움을 주며, 전반적인 수리지질환경을 이해하는데도 유용합니다.

USGS SEAWAT v.4와 완벽하게 통합된 Visual MODFLOW Premium 20009.1은 여러분의 지하수 흐름 및 오염 이송 모델 적용을 새로운 응용 범위에 까지 확장할 수 있게 되었습니다. 열과 용질 이동을 동시에 시뮬레이션하거나 지하수 흐름에 저항을 주는 유체의 점성 변화 효과를 시뮬레이션합니다. Visual MODFLOW는 이제 여러 종의 용질 및 열 이동으로 결합된 3차원 가변-밀도의 지하수 흐름을 시뮬레이션하기 위한 강력한 기능들을 제공합니다.

포화 흐름(Staturated Flow)과 오염 이동에 대한 지하수 모델링 소프트웨어

지하수와 지표수의 상호 작용을 시뮬레이션 할 수 있는 능력과 지하수 수질화학 변화를 계산할 수 있는 능력을 갖춤으로써, 이제 지하수 전문가들은 수질, 지하수 공급, 수원 보호 시작 등에 필요한 완벽한 툴들을 갖게 되었습니다.

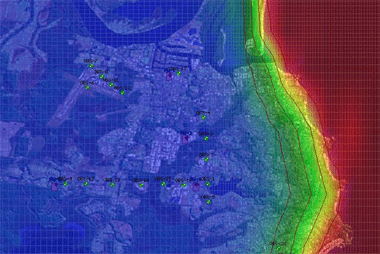

Saltwater intrusion modeling for coastal aquifers using SEAWAT

SEAWAT v4  - 가장 최신의 USGS 모델링 코드로 다종의 용질(solute)과 열 이동과 결합된 3D 가변-밀도 지하수 유동을 해석하기 위해 설계됨

MODFLOW-2000 - 지하수 유동 시뮬레이션의 세계 표준

MODFLOW-2005 – 3차원 유한 차분 지하수 모델

MODPATH – 전후방 입자 추적을 위한 표준 팩키지

Zone Budget – 하위 지역(sub-regional) 물 수지(water budget) 계산

MT3DMS – 여러 종류의 오염 이동 시뮬레이션

MT3D99 -  MT3DMS를 개선시킨 버전으로, implicit solver, TVD Solution scheme, dual-porosity advection-diffusion, Non-equilibrium Sorption,  Monod Kinetics, Multispecies Reactions, First-Order parent-Daughter chain reactions, 그리고 여러 종(species) 사이에서의 순간적인 반작용 등 여러 기능들을 제공

MNW (Multi-Note Well) - 다중 레이어들을 스팬(span)하는 well screens을 갖는 우물 시뮬레이션을 돕기 위해 설계됨

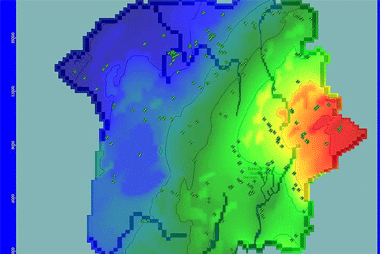

Color-shaded heads displaying gradients across a site

RT3D - 반작용 이동 시뮬레이션

PHT3D – 포화된 다공의 매체에서 3차원 반작용 이동에 대한 다중-요소 이동 모델. 이 모델은 널리 사용되고 있는 2개 모형, 즉 용질 이동 모델인 MT3DMS와 USGS 지질화학 코드인 PHREEQC-2를 결합한 것.

MGO – 합리적인 시스템 응답을 유지하는 동안 특정 목적을 달성하기 위해 하나 또는 그 이상의 정호(well)에서 최적의 우물 양수(well pumping)와 주입 비율(injection rates)을 결정.

VMOD 3D Explorer – 3D 가시화 및 애니메이션

WINPEST – 자동화된 보정 기능 및 민감도 분석

GMG(Geometric Multi-Grid) 솔버(Solver) 통합 –  가장 최신의 USGS 솔버는 메모리 사용을 최적화하고 모델 실행 시간을 줄여 주도록 설계됨.

SAMG(Systems Algebraic Multi-Grid) – 향상된 솔버는 크고 복잡한 모델에 매우 적합하며, MODFLOW-2000 또는 SEAWAT-2000 프로젝트를 가지고 실행하기에 최적화됨.

Stream Routing Package – 지표수/지하수 상호작용을 시뮬레이션 하기에 적합함.

MIKE11 – MIKE11의 기본 하천 망/수로 모델링은 이제 통합되어 통합된 지하수-지표수 유동에 대한 툴들을 제공함.

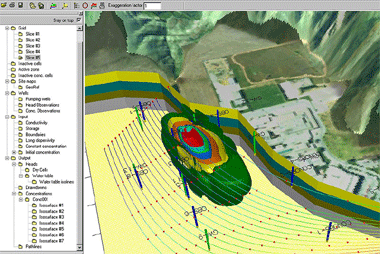

Determine contaminant fate and exposure pathways for risk assessment

추가 선택 모듈들



Visul MODFLOW 3D-Builder - 하나의 모델링 환경에서 지하수 및 지표수 상호작용에 대한 시뮬레이션을 위한 Visual MODFLOW에 대한 폭 넓은 결과 데이터의 범위를 준비해 줍니다.



MODFLOW-SURFACT - 3차원 유한-차분의 가변 포화 흐름 또는 토양 증기 흐름을 시뮬레이션(흐름만 지원)

Visual MODFLOW에는 다음과 같이 여러분이 필요로 하는 모든 도구들을 제공합니다:

 - 모델 격자, 속성 및 경계선들을 그래픽적으로 할당

 - 모델 입력 파라미터들(2D 또는 3D 뷰(views))를 가시화

 - 흐름, pathline 그리고 이동 시뮬레이션을 실행

 - 자동으로(WinPEST) 또는 수동으로 모델을 보정

 - 모델 결과를 3차원으로 표출 및 해석

 - 전문적인 보고서 작성

Visual MODFLOW 제품의 특징

인터페이스에 관하여

3차원 지하수 흐름과 오염 이동 모형을 만들 때의 전형적인 복잡성은 줄이고 모델의 생산성을 높이도록 설계되었습니다. 인터페이스는 3개로 구분된 모듈로 구성됩니다: 입력(Input), 실행(Run) 그리고 결과(Output)

모델(Model) 만들기

논리적인 구조와 레이아웃은 모델 생성에 필요한 순차적 전 과정을 사용자에게 안내해줌으로써 지하수 흐름 과/또는 이동 모델 생성의 어려움을 종식시킵니다.

시뮬레이션 실행하기

하나의 모델링 환경에서 다양한 흐름과 이동 실시간 옵션들을 선택하고 수정할 수 있고, Win32 MODFLOW Suite을 이용하여 모델 계산을 직접 시작할 수 있습니다.

강력한 기능들

Visual MODFLOW는 강력한 여러 기능들을 제공합니다:

 - USGS SEAWAT-2000

 - MGO - Modular Groundwater optimizer

 - GMG Solver Implementation

 - MNW – Multi-Node Well

결과를 표출하고 해석

Visual MODFLOW는 성공적으로 수행된 각 시뮬레이션 결과를 자동으로 읽어서 평면이나 횡단면의 풀 칼라(full-color) 디스플레이를 위해 선택 가능한 폭 넓은 그래픽 형식들을 제공합니다.

모델 보정

내장된 모델 보정 플롯(plots) 및 통계적 요약의 광범위한 선택 옵션들은 모델 보정 데이터를 적합하고 완벽하게 분석하기 위해 필요한 모든 해석 능력을 제공합니다.



Visual MODFLOW 주요 기능 살펴 보기







Visual MODFLOW 버전별 기능 비교



Module

Visual MODFLOW

Visual MODFLOW + SEAWAT

Visual MODFLOW Professional

Visual MODFLOW Premium

MODFLOW 96/2000/2005

MODPATH

ZoneBudget

MT3DMS

RT3D 1.0/2.5

StreamRouting

MNW

GMG

SEAWAT


MGO



WinPEST



VMOD 3D-Explorer



PHT3D



SAMG





MT3D99

add-on

add-on

add-on

Visual MODFLOW
3D-Builder

add-on

add-on

add-on

add-on

MODFLOW-SURFACT

add-on

add-on

add-on

add-on

MIKE 11







add-on

add-on





주요 기능 살펴보기
