Didger의 주요 기능과 특징



아래 제목을 클릭하면 자세히 보실 수 있습니다.



Uses for Didger

Easy Image Georeferencing

Super Features

Vector Based Maps

Digitizing Options

Map Projections and Coordinate Conversion

Manual Digitizing

Surfer Compatible

Georeference Raster Based Maps

Advanced Editing Features

Versatility

Import and Export Formats

Working with images

New About Digitizing Tablets





하나의 프로그램에 수 많은 기능을 제공



하나의 강력한 소프트웨어 수많은 기능을 제공합니다. 아래에 Didger의 다양한 기능 리스트를 나열하였습니다. 그러나 나열된 기능들 그 이상의 방법으로 활용하실 수 있습니다. 만약, Didger이 여러분의 필요에 적합하지 않다고 생각하시면, 전화를 주십시오. 원하시는 작업에 필요한 기능이 제공되는지 확인해 드리겠습니다.

  • Georeference your raster and vector files for export to other applications.
  • Convert your UTM data to Lat/Long or vice versa.
  • Create maps from multiple Digital Line Graphs.
  • Resample your well log data on specified intervals.
  • Digitize oil & gas or monitoring wells.
  • Digitize soil, rock-chip, or other sample locations.
  • Digitize contours from topo sheets, hand-drawn maps, or computer-generated maps.
  • Digitize from aerial or satellite photographs either onscreen or from your tablet.
  • Reproduce well logs or strip charts even when you don뭪 have the original data.
  • Digitize township and range lines, section lines, or claim boundaries.
  • Digitize owner, operator, or property boundaries.
  • Digitize seismic section lines with shot point locations.
  • Digitize stream, river, watershed boundaries, lakes, and coastal shorelines.
  • Map archeological sample sites.
  • Determine stream length, shoreline length, or watershed or lake area.
  • Apply Didger in medical research, such as digitizing radiation dose calculations from patient films.
  • Study urban growth such as expansion of residential areas.
  • Digitize road and street maps and obtain route distances.
  • Reproduce hand-drawn cross sections.
  • Digitize wildlife information such as animal habitats, migratory routes, and territorial boundaries.
  • Digitize geological rock formations, lithologic types, and faults from maps and aerial photos.
  • Digitize vegetation boundaries, burn areas, restoration projects, and lumbering areas.
  • Determine the area under a curve from a graph.
  • Digitize meteorological data to produce isobar maps.
  • Create spreadsheet files for data analysis.
  • And many other uses!
  • georeferencing and/or mosaicking aerial photos or scanned images
  • converting the projection of scanned images, vector files, data files, or Surfer GRD or DEM files
  • overlaying vector, data, and image files to create a complete map

    Didger는 영상으로부터 여러분이 필요로 하는 데이터를 손쉽게 추출할 수 있게 해 줍니다. USGS 래스터 그래픽와 같은 영상을 입력으로 받을 수 있고, 수초안에 등고선 라인들을 자동으로 추출해 냅니다(위 그림에서 노란색으로 디지타이즈 됨). 몇 번의 마우스 클릭으로 등고 값들을 Contours에 할당할 수 있습니다(contour 데이터를 칼라 맵 또는 사용자 정의형 Contour 맵 형태로 Surfer로 직접 데이터를 읽어서 다른 데이터와 함께 표출할 수 있습니다.)




    어떤 형태의 맵, 그래프, 항공사진, 사이트맵 또는 프린트된 맵 등 크기에 관계없이 Wintab 호환 태블릿(tablet) 또는 스캐닝하여 디지타이징할 수 있습니다. 예를들면, 스캔한 well log 영상을 읽어서 보정한 뒤 log 정보를 디지타이즈할 수 있습니다. 또한 디지타이즈한 데이터를 LAS 파일로 내어 쓸 수도 있습니다.

    DOQQS(USGS Digital Ortho Quarter Quads)와 같은 큰 영상들을 모자이크하여 hydrography(파란색)과 도로(오랜지색) 데이터와 같은 다른 정보들과 함께 중첩하여 도시할 수 있습니다. 서로 다른 맵 좌표 데이터를 변환하여 하나의 좌표 체계를 갖도록 할 수도 있습니다.

    Didger에서 영상에 좌표 투영(georeferencing) 및 영상에 직접 디지타이징할 수 있습니다. 좌표표 체계를 변환이 가능하며 경위선 라인을 추가하여 데이터가 정확히 표현 되는지 확인해 볼 수 있습니다. 디지타이징 결과를 SHP, MIF 및 DXF와 같은 산업 표준 벡터 파일로 변환할 수 있습니다.


Didger의 탁월한 기능들 몇가지

  • Digitize any map, graph, aerial photo, site map, or printed image regardless of size using any Wintab32 compatible tablet.
  • Digitize a vector or raster project onscreen.
  • Digitize directly into a vector project using a GPS unit.
  • Display all the raw data being sent form the GPS unit or save it to a data or text file.
  • Average the data from the GPS over x number of sample points.
  • See the current position of the satellites that are being used for a lock for the GPS.
  • Display all GPS displays and settings.
  • View the current elevation with the GPS unit.
  • Thin and smooth objects by selecting point selection removal, deviation distance, vertex averaging, or spline smoothing options.
  • Reshape objects by adjusting individual nodes.
  • Combine, split, and/or reverse islands and lakes.
  • Merge two polygons together, or create a polygon from the intersection of two polygons.
  • Import any vector file and retain or apply up to 23 map projections. Projections supported are: Universal Transverse Mercator (UTM), State Plane 1927, State Plane 1983, Albers Equal Area Conic, Azimuthal Equidistant, Eckert IV and VI, Equidistant Conic, Equidistant Cylindrical, Gauss-Kruger/Gauss-Conformal, Lambert Azimuthal Equal Area, Lambert Conformal Conic, Mercator, Miller Cylindrical, Molleweide, Orthographic, Polyconic, Robinson, Robinson-Sterling, Sinusoidal, Stereographic, Transverse Mercator, and Unprojected Lat./Long.
  • Specify one of over 200 datums for your project.
  • Convert the projection of a bitmap in a raster project.
  • Warp, or rubber sheet, your calibrated raster image to fit any calibration units.
  • Import a georeferenced bitmap into a vector project and overlay it with other data or vector files, or tile it with other georeferenced bitmaps.
  • Add a graticule or a grid automatically to your project.
  • Display the coordinates of selected objects in the Coordinate Manager.
  • Define a polygon and use it to clip a bitmap
  • Specify up to 256 colors to be transparent for a bitmap.
  • Export directly to Surfer using the Create Surfer Base Map command.
  • Use the Create Post Map option when importing a data file.
  • Organize your data into different layers with the easy-to-use Layer Manager.
  • Select objects with And/Or criteria.
  • Resample polylines at a specified interval along either the X or Y axis.
  • Use the built-in scanning features to import a bitmap using any TWAIN compatible scanning device.
  • Import vector or raster files using any of the 27 formats that Didger supports.
  • Import data points from 9 different data formats.
  • Export vector or raster files using any of the 23 formats that Didger supports.
  • Import and export spatially referenced images including GeoTIFF, TFW, and RSF.
  • Calibrate your project using Cartesian or Projected coordinate space types.
  • Specify map datum parameters and perform datum transformations using the following methods: Molodensky, Bursa-Wolfe, DMA Multiple Regression Equations (RME), and user defined.
  • Specify projection parameters when importing data or vector files.
  • Combine vector maps from different projections into a single map projection.
  • Digitize different cultures on separate layers and export only selected layers.
  • Use Didger data with Surfer? Grapher? MapViewer? or any other mapping, graphing, or database application.
  • Associate and display up to four data values or identifiers for each object.
  • Use any units (feet, angstroms, miles, meters, kilometers, etc.) with any combination of linear or logarithmic axes.
  • Determine allowable error for your project and work within acceptable standards based on statistical calibration analyses.
  • Obtain length information from polylines.
  • Obtain polygon area and perimeter length.
  • Zoom in or out to display any portion of the project.
  • Set project limits for the extent of your project, or let Didger define default limits.
  • Automatically assign IDs or assign data as you digitize.
  • Edit polylines and polygons with the numerous editing tools.
  • Define tolerance settings controlling the chaining and sensitivity of polyline and polygon creation.
  • Get immediate help for all aspects of Didger, including useful digitizing examples, from the extensive online help system.
  • Use the highly accurate and simple-to-use Tablet Calibration Wizard using between 3 and 256 calibration points.
  • Receive unlimited technical support for as long as you own Didger.
  • Create and print a report of all or selected objects in your Didger project.
  • Print the entire map in full color.
  • Use the mouse, the digitizing tablet pointer, or both while completing project work.
  • Enjoy over 440 Megabytes of Digital Line Graphs and Digital Raster Graphs for the Grand Canyon, Rocky Mountain, and Yellowstone National Parks included on the CD.
  • Enjoy over 80 Megabytes of boundary files, including boundaries for US 3- and 5-digit ZIP codes, US states, US counties, US State Plane delineations, US city point locations, and world countries.
  • And much more!

디지타이징 옵션들

여러분의 원시 자료(문서, 파일, 이미지)로 부터 디지타이징할 수 있는 방법은 3가지가 제공됩니다. Wintab32 호환 가능한 디지타이징 Tablet을 이용하여 하드 카피 문서를 다지타이징할 수 있습니다. 스크린상에서 벡터 혹은 래스터 파일들을 디지타이징할 수 있습니다. GPS를 이용하여 여러분의 위치를 디지타이즈하거나 혹은 불러온 벡터 지도상에 경로를 직접 디지타이즈할 수 있습니다.

1. 완전 자동 벡터라이징?   Didger는 래스터를 벡터로 자동 맵 디지타이징 기능을 제공합니다. 즉, 하나의 명령으로 스캔한 지도 또는 그림을 벡터 형태로 빠르고 매우 고품질로 자동 변환해 줍니다. 이 기능은 섬세한 라인들에 대한 느리고 부정확한 수작업 디지타이징의 문제점을 해결해 줍니다. 한번 Didger에게 맡겨보십시오. 라인들과 폴리곤들이 추출되어 영상위에 정확히 디스플레이 되어 학인하고 편집할 수 있습니다. Didger는 또한 벡터화 과정에 대한 미세 제어할 수 있는 전처리 옵션 기능을 제공하는데, 이 기능을 이용하여 가능한 최적의 결과를 얻게 해줍니다.

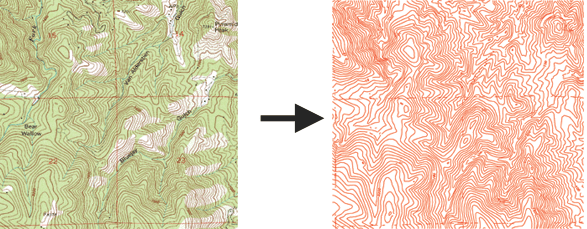

좌측그림 - 지오레퍼런스된(georefe
renced)USGS 디지털 래스터 그래픽
을 Didger 4에 불러온 모습.
                 오른쪽 그림 - 등고선 라인을 탐지하여
                 자동으로 벡터화하여 붉은색으로 표시
                 한 모습.


2. 스크린상에서 수작업 디지타이징?   불러온 벡터 파일 또는 영상 파일을 이용하여 화면상에서 수동으로 디지타이징할 수 있습니다. 디지타이징이 매우 쉬워졌습니다. 마우스를 이용하여 화면상에서 객체를 그릴 수 있습니다. 디지타이징하는 동안 줌인 및 줌아웃 또는 이동(pan)할 수 있어 여러분이 디지타이즈하고자 하는 것을 정확히 볼 수 있습니다.

Didger는 영상을 읽거나 비트맵 형태로 스캔하여 실제 세계의 좌표 체계를 갖는 영상으로 보정하는데 필요한 모든 기능들을 제공합니다. 일단 영상이 보정되면, Didger를 이용하여 점, 폴리라인, 폴리곤 등을 쉽게 디지타이즈할 수 있습니다. 디지타이즈된 오브젝트들을 GeoTIFF 포맷으로 저장할 수 있습니다. 혹은 단순히 디지타이즈된 오브젝트들을 기본 비트맵없이 그리고 Georeference 정보를 유지한채 저장할 수 도 있습니다. 다양한 비트맵 필터링 옵션들을 이용하여 오브젝트들을 쉽게 식별하고 디지타이징할 수 있습니다.

위 그림은 캘리포니아 북부 Modoc Plateau의 경계를 보정한 지질도의 래스터 영상으로 부터 디지타이즈하여 파란색으로 보여주고 있습니다.

3. 태블릿(Tablet)을 이용한 디지타이징!  딱딱하고 두꺼운 종이의 경우 Wintab32 호환 태블릿을 이용하여 디지타이즈할 수 있습니다. 거의모든 디지타이징용 태블릿을 Didger에 활용할 수 있습니다. 단순히 문서위에 태블릿을 놓고, 직관적인 태블릿 위저드를 따라 좌표 체계를 정의해 주면 디지타이즈할 준비가 된 것입니다.

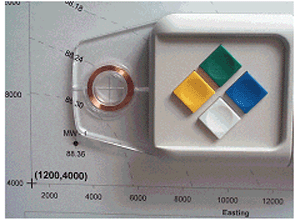

디지타이지 태블릿과 puck 또는 stylus를 이용하여 종이 문서를 디지타이즈할 수 있습니다.

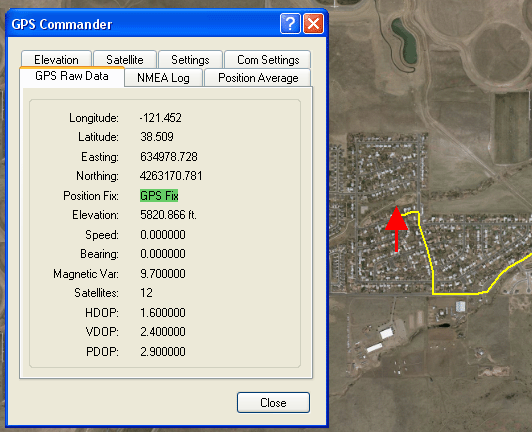

4. GPS 디지타이징!  NMEA 호환 GPS 장치든 컴퓨터의 시리얼 포트와 연결하여 디지타이징할 수 있습니다. GPS를 Didger와 연결이 설정되면, 디지타이징할 준비가 된 것입니다. "움직이는 지도" 효과를 위해 GPS를 사용하여 여러분이 이동하는데로 지도를 자동으로 움직입니다. GPS 장치를 이용하여 여러분의 위치, 정호(well) 위치, 펜스 라인, 도로, 스트림,배수로, 가로수 라인, 경작지 경계 등을 디지타이징하거나 여러분의 경로를 지도상에 실시간으로 표시할 수 있습니다.

여러분의 GPS 장치를 이용하여 점, 폴리라인, 폴리곤 등을 디지타이즈해 보십시오! 여러분이 현재 위치한 곳의 높이, GPS로부터 받는 원시 데이터 표시를 위해 사용되는 Satellites의 현재 위치를 확인하거나 GPS 커맨더 다이얼로그 박스에 GPS 입력 데이터를 설정할 수 있습니다.


지오레퍼런스된(Georeferenced) 래스터 기반의 지도들

Georeference된 래스터 영상은 모든 Georeferencing 파라미터들을 갖고 있습니다. Georeference된 래스터 영상을 읽을 때, 보정(Calibration) 과정을 건너뛰고 디지타이징을 곧바로 시작하실 수 있습니다. Georeference된 래스터 영상을 벡터 혹은 래스터 프로젝트안으로 불러 올 수 있습니다. 벡터 프로젝트안으로 Georeference된 비트맵을 불러오면, 다른 데이터 또는 벡터 파일들을 중첩하거나 다른 Georeference된 비트맵을 붙일 수 있습니다.



벡터 프로젝트에 Georeference된 비트맵에 불러와서 데이터와 벡터 파일들을 함께 중첩하여 표시하였음.



래스터 프로젝안으로 Georeference 비트맵을 불러올 경우, 비트맵의 맵 프로젝션(맵 좌표가 투영된 경우)을 바꾸거나 이미지를 와핑(warpping)하여 보정 포인트들에 적합하게 할 수 있습니다.

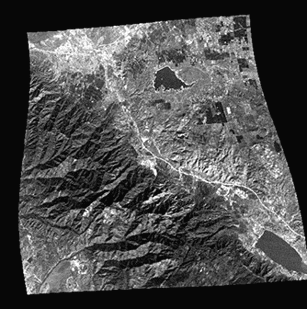

비트맵을 래스터 프로젝트에 불러와서 보정하고 와핑하여 보정 보인트들에 맞게 조정.



Didger는 Georeference된 비트맵을 출력(export)할 때 ESRI World Files(TFW)와 Blue Marble(RSF) 파일들 입/출력(import/export)을 지원합니다. 이것은 Didger의 강력한 기능중 하나입니다.


Versatility(다양한 기능들)

호환성!   Didger 4 는 유연성이 매우 뛰어납니다. Didger는 40여개 이상의 입력 파일 형식들을 그리고 출력 파일 형식은 25 종 이상을 지원합니다. 넓은 영역에 대해 여러개의 벡터 파일, 데이터 또는 영상들을 하나의 프로젝트안에 불러 올 수 있습니다. 각 파일들은 자신들의 좌표 체계에 따라 정렬됩니다. Multi-line LAS 파일을 읽거나 쓸 수 있고, PDF 파일로도 내어 쓸 수 있습니다. 또한 HTM 문서로 출력하여 하이퍼 링크를 하여 웹으로 지도를 표출할 수 있게 도와 줍니다.

객체 편집!  데이터를 편집하는 것이 얼마나 중요한지 잘 알기 때문에, 사용자가 가능한 쉽고 능률적으로 작업할 수 있게 하도록 최선의 노력을 해오고 있습니다. 색, 라인, 스타일, 심볼 크기 그리고 폰트 속성 등을 몇 번의 클릭으로 변경할 수 있습니다. 폴리라인을 생성, 이동, 결합, 리샘플링, 분리, 제거, 다듬기, 색상, 라벨 붙이기 등의 작업을 할 수 있습니다. 폴리곤 편집툴을 이용하여 기존의 폴리 라인들을 결합하여 닫힌 폴리곤을 쉽게 만들 수 있고, 점들을 폴리 라인으로 변환, 폴리라인을 폴리곤으로 변환할 수 있습니다. 각 객체는 자신의 보이지 않는 제어를 가지므로 어떤 타입의 지도든 생성할 수 있고, 프로젝트에서 실제 데이터를 제거하지 않고 여러분이 원하는 데이터만을 보이게 할 수 있습니다. 각 객체당 최대 256 식별 속성을 만들 수 있습니다.



레이어(Layers)!   데이터를 불러와서 구성된 프로젝트를 변경하지 않고 다른 레이어에 별도의 주제도를 작성할 수 있습니다. Didger의 레이어 매니저를 이용하여 레이어들을 쉽게 관리할 수 있습니다. 레이어들 간에 객체를 이동하는 것은 물론 레이어 이름 변경, 레이어 보이기/감추기, 그리고 레이어를 고정하여 실수로 편집하거나 이동시키는 실수를 방지하기 위한 기능들도 제공됩니다. 데이터 편집과 핸들링이 이전보다 매우 편리해졌습니다.

서로 다른 레이어에 콤포넌트들을 분리함으로써 데이터를 쉽게 구성할 수 있습니다. 레이어 매니저가 레이어 속성들에 쉽게 접근 및 편집할수 있도록 도와줍니다!



Working with Images

영상은 강력한 가시화 툴로 활용됩니다. 영상에는 항공 사진, 스캔한 지질도 또는 회사 로고 등이 있는데, 이러한 영상들을 Didger를 이용하여 단순한 작업들을 수행할 수 있습니다.

테라 서버 이미지(TerraServer images)!   Didger 4는 USGS 테라 서버의 데이터 베이스에 직접 링크할 수 있고 위성영상과 지형도를 무료로 다운 받을 수 있는 능력을 제공합니다. 단순히 관심 영역을 선택하면 해당 영상이 Didger의 프로젝트 안으로 불러와서 자동으로 좌표 투영을 해줍니다.

일단 영상을 불러오면 다양한 작업을 수행할 수 있다!  여러분이 영상, 또는 모자이크한 여러 영상들을 함께 읽든지 관계없이, Didger는 쉽게 처리할 수 있습니다. 지오레퍼런스된 영상을 읽으면 자동으로 올바른 위치에 불러오며, 영상을 읽어서 지오레퍼런싱을 하거나 영상을 프로젝트 안으로 드래그 앤 드롭(Drag & Drop)으로 영상을 불러 올 수 도 있다. 예를들면, 프로젝트 영역의 지오레퍼런스된 테라 서버 영상을 Didger안으로 읽을 수 있고, 그런 다음 회사 로고나 작은 참조 맵을 추가하거나 프로젝트의 한쪽 구석에 배치할 수도 있다.

영상 다듬기(Clip)  Didger는 여러분이 필요한 크기로 자르는 그 이상의 옵션드을 제공합니다. 인접 지역의 USGS DRG 파일들을 읽을 때 가장자리의 칼라(Collar)를 자동으로 잘라내어 전체 지도가 매끄럽게 보이도록 해줍니다. 또한, 원하는 영역에 대해 폴리곤을 그려서 해당 영역을 잘라낼 수도 있습니다. 만약 실수 하였거나 전체 영상을 다시 보기 원하면, 자르기(clipping)을 제거할 수 있습니다. 영상이 매우 크고 그 영상의 일부만 필요한 경우, 특정 영역을 영구적으로 자를 수 있습니다.

강력한 영상처리!   불러온 영상처리를 위한 유용한 영상 편집 툴들이 많이 있습니다. 영상에 최대 255 색상까지 선택하여 투명도를 주어 객체를 영상의 뒤쪽에 보이게 할 수 있고, 선택한 색상을 다른 색으로 바꾸거나, 영상의 색심도(Color Dep

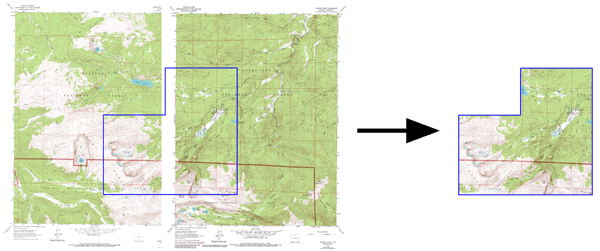

인접한 두 개의 USGS DRG 파일을 Didger에 읽어서 관심 영역을 파란색 폴리곤으로 디지타이징 하였고 (왼쪽 그림), 칼라(Collar)가 제거 되어 폴리곤 해당 지역만 잘려서 표시됨(오른쪽)

th)를 바꾸거나, 영상의 색상 수를 변경하거나, 영상에 샤프닝(sharpen)을 주어 영상을 강조하거나, 보다 강조된 상태로 복원하여 중요한 부분이 보다 쉽게 식별되도록 하거나, 배경의 노이즈 및 불필요한 부분을 제거하거나, 영상에 필터링을 하거나, 콘트라스트/밝기/채도 등을 조절할 수 있습니다. 또한, 영상을 그레이스케일이나 흑/백으로 변환할 수 있는데, 이것은 파일이 매우 큰 경우에 유용한데, 이러한 칼라 모드는 메모리 오버헤드를 감소시켜 프로그램이 보다 빠르게 처리할 수 있게 해줍니다.

큰 영상 핸들링 및 MrSID 호환!   향상된 기술로 큰 영상 파일들을 다루는 것이 보편화되었습니다. Didger4는 튀어난 영상처리 루틴들을 제공하여 큰 영상을 읽고 내어 쓸 수 있습니다. Didger는 또한 MrSID 파일을 직접 읽을 수 있고, 보다 편리하게 영상 처리 작업을 수행할 수 있게 되었습니다.

고해상도의 MrSID 파일을 이음새없이 Didger에서 읽을 수 있습니다.
위 예는, 1m급 해상도 MrSID 파일을 4개 읽은 것입니다.
영상 활용으로, 추가적인 현장 조사가 요구되는 나무 또는 식생의해 불분명한 지역을 식별하기, 도로의 중앙라인 / 부동산 경계 등을 디지타이징하기 등 여러 목적으로 활용할 수 있습니다.
결과를 DXF 파일 또는 좌표 투영된 이미지 파일로 저장하여 다른 소프트웨어로서 이용할 수도 있습니다.



큰 영상을 다룬후 쉽게 내어쓸 수 있나요?

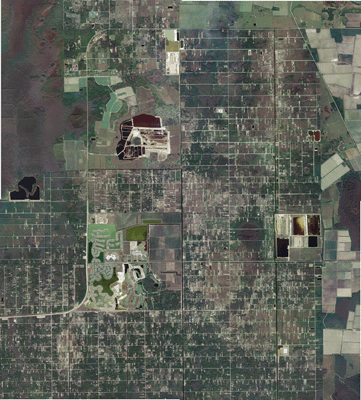

이 예제는 17개의 DOQQS를 중첩한 것으로, 디지타이징 또는 다른 벡터 파일과 중첩을 위한 준비가 완료된 것입니다.

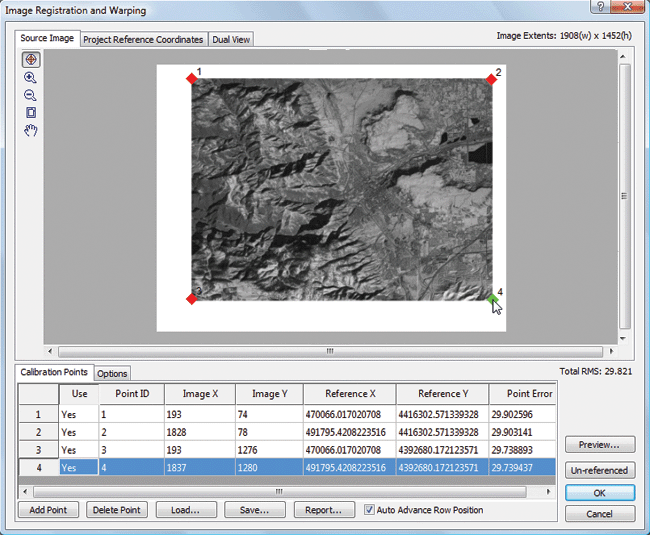

편리한 영상 지오레퍼런싱(Georeferencing)

Didger의 빠르고 편리한 지오레퍼런싱 기능은 좌표 정보가 없는 영상 및 종이 지도를 스캔하여 실제 좌표계 정보(예, UTM, Statee Plane, 위/경도)를 빠르게 투영하여 Didger 또는 GIS 소프트웨어서 사용할 수 있게 변환해 줍니다.

제어점들을 활용하거나 또는 기존 프로젝트에 있는 위치 정보를 이용하여 새로운 영상에 지오레퍼런싱할 수 있습니다. 다순히 3점 이상을 클릭하고 이들 점들에 좌표값을 할당하고, 적용가능한 Projection과 datum을 지정해줍니다. 만약 영상의 어떤 점들에 대해서도 좌표를 모르지만 열려있는 프로젝트에서 어느 위치에 해당하는지는 알고 있다면, 단순히 영상의 해당 점들을 클릭하여 프로젝트안의 해당 위치들과 서로 연계함으로써 좌표를 부여할 수 있습니다.

                         영상의 한점을 클릭하면 프로젝트안으로 로드할 준비가 된 것입니다!

Didger는 또한 고품질의 영상 지오레퍼런싱할 수 있는 다양한 옵션들을 제공합니다. 10종의 공간변환방법(Affine Polynomial, 1st Order Polynomial, Thin Plate Spline, Natural Cubic Spline, Marcov Spline, Exponential Spline, Rational Quadratic Spline, Inverse Distance Squared, 2nd Order Polynomial, 3rd Order Polynomial)들 중에서 하나를 선택하여 정확한 지오레퍼런싱을 수행할 수 있습니다. Didger가 RMS 에러를 자동으로 계산하고 보여줌으로써 지오레퍼런싱의 정확도를 즉시 확인해 볼 수 있습니다. 지오레퍼런스된 영상을 프로젝트에 로드되면, 와핑(warp)하여 왜곡을 제거하여 보정을 정확히 해 줄 것입니다. 이보다 편리한지오레퍼런싱 방법은 없을 것입니다!

영상이 지오레퍼런스되고 영상을 Didger에 불러오면, 다른 공간 데이터와 함께 중첩하거나, 디지타이즈하거나, 자르거나, 다른 영상 포맷으로 저장하여 다른 프로그램에서 사용할 수 있게 해줍니다. Didger는 산업 표준의 GeoTIFF, Blue Marble RSF, Golden Software GSR, ESRI PRJ, ESRI World(TFW, JGW) 파일 형식으로 저장할 수 있습니다.

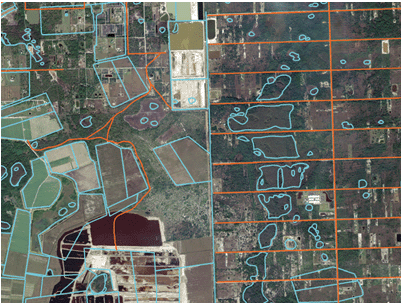

지오레퍼런스된 위성영상이 몇몇 위치 데이터와 도로 및 등고선의 벡터 파일들과 중첩하여 도시한 모습.



                Didger는 단순히 지도용 그 이상의 제품입니다!

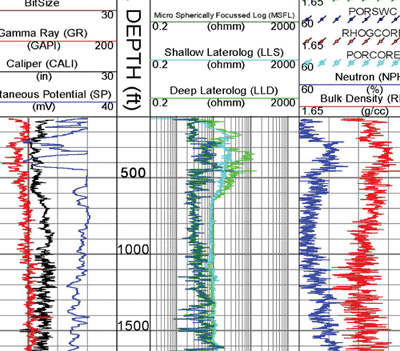

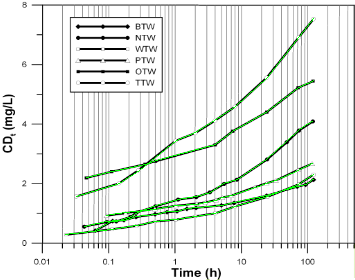

                그래프 정보, 정호 로그(Well Log) 등과 같은 그래프를 디지타이징
                태블릿 또는 스캔한 영상으로부터 디지타이징할 수 있습니다.
                위 그림의 예는, 스캔한 그래프로부터 6개의 곡선을 초록색으로
                디지타이즈한 것입니다.

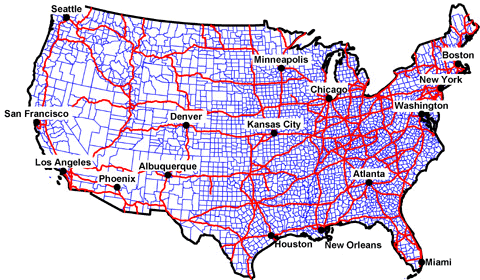

Vector 기반의 지도 및 데이터 파일들

Didger를 이용하여 다양한 벡터 기반의 많은 종류의 지도 및 데이터 파일들을 다양한 파일 형식으로 부터 읽을 수 있습니다. 여러개의 벡터 파일 또는 데이터 파일들을 하나의 프로젝션에 읽어(import)들임으로써 큰 영역의 데이터를 만들 수 있습니다. 이러한 파일들은 좌표 체계에 따라 정렬됩니다. 디지타이징 Tablet와 지도로부터 기존의 벡터 도면위에 새로운 특징들을 디지타이즈하거나 스크린상에서 디지타이징할 수 있습니다. 라인의 스타일, 오브젝트의 ID 등을 바꿀 수 있고, 오브젝트에 레이블을 붙이는 작업 등을 쉽게 할 수 있습니다. 서로 다른 파일들을 각각 다른 레이어들로 불러 올 수 있습니다.

파일들이 좌표 투영(projection)되어 서로 다른 투영 정보를 포함하고 있다면, Datum 변환 기능을 이용하여 첫번째 읽은 파일의 지도 투영으로 변환됩니다. 벡터 혹은 데이터 파일들의 프로젝션을 다른 프로젝션으로 바꿀 수도 있습니다.





이 그림은 3개의 벡터 파일과 하나의 데이터 파일을 읽어서 하나의 벡터 프로젝트로 보여 주고 있음.




지도 투영법과 좌표 변환

하나의 좌표 체계에서 다른 체계로 변환하는 것은 Didger의 뛰어난 기능들중 하나입니다. 예를들면, 몇 번의 단계를 거쳐 위/경도 데이터를  State Plane 데이터로, State Data를 UTM 데이터로 변환하거나, NAD27에서 NAD83으로 변환할 수 있습니다. 여러 데이터 셑들을 Didger의 현재 프로젝트에 불러 올 때 Didger가 해당 파일의 프로젝션을 현재 프로젝트의 프로젝션에 부합하도록 자동으로 일치시켜 줍니다. 또는, 데이터 셑의 프로젝트를 개별적으로 변환도 가능합니다. 변환한 데이터를 새로운 프로젝션으로 저장하여 다른 응용 프로그램에서 이용할 수 있습니다. 여러분의 정보를 이음새없이 매끄럽게 병합하는 것이 매우 편리해 졌습니다.

Didger는 29 여개의 투영법과 250 개가 넘는 Datum을 지원합니다. 이들 투영법중 하나를 이용하여 쉽게 보정하거나 파일들을 읽을 수 있고 좌표 체계를 변환할 수 있습니다. 예를들어, 간단히 몇변의 단계를 거쳐 위/경도를 UTM(Universal Transverse Mercator) 체계로 변환하여 다른 지도 제작 응용 프로그램에서 사용할 수 있습니다. 지원되는 모든 투영법은 다음과 같습니다.

Albers Equal Area Conic

Oblique Mercator

Azimuthal Equidistant

Orthographic

Eckert IV

Polyconic

 Bonne

Robinson

 Cassini

Robinson-Sterling

Eckert VI

Sinusoidal

Equidistant Conic

State Plane 1927

Equidistant Cylindrical

State Plane 1983

Gauss-Kruger/Gauss Conformal

Stereographic

 Gnomonic

Transverse Mercator

 Hotine Oblique Mercator

Unprojected Lat/Long

Lambert Azimuthal Equal Area

 Van Der Grinten

Lambert Conformal Conic

UTM

Mercator

Miller Cylindrical

Mollweide

사용자 정의 데이텀을 생성하여 리스트에 추가할 수 있습니다. 사용자 정의 데이텀을 정의할 때, 56 개의 타원체중 하나를 선택하거나 여러분 고유의 타원체를 정의할 수 있고, Molodensky 와 Bursa Wolfe 데이텀 변환 방식을 선택할 수 있습니다. 프로젝션 파라미터들과 사용자 정의 데이텀 설정을 파일로 저장하여 나중에 다시 사용할 수 있어 동일한 설정에 필요한 시간을 절약할 수 있습니다.

좌표 및 Datum 변환 기능이외에 계산(Math) 또는 Georeference 연산(Operation)을 이용하여 벡터 투영의 좌표를 변환할 수 도 있습니다. 간단한 연산 실행을 적용함으로써 좌표 변환을 하는 것은 사용자로 하여금 현재의 벡터 프로젝트에 더하거나, 빼거나, 곱하거나, 나눌수 있는 값을 정할 수 있게 합니다. 예를들어, 여러분의 데이터 좌표를 50m 이동하기 원할 경우, 모든 좌표에 50m를 추가하는 연산만 하면 됩니다. 단순히 원래 위치를 클릭하고, 목표 좌표를 입력하면 Didger의 지오레퍼런스 방식이 현재의 프로젝트를 새로운 좌표로 변환해 줍니다. 벡터 투영(projet)의 원시 및 목표 좌표 체계를 정함으로써, Didger의 Georeference 방법은 현재의 투영(project)을 새로운 목표 좌표 체계로 바꿀 수 있습니다. 다양한 적용 가능성은 무한하며 융통성(flexibility)은 매우 뛰어납니다.

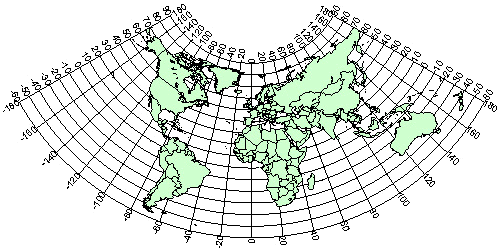

다양한 지도 투영법으로 세계지도를 멋지게 작성하고 여러분의 데이터를 쉽게 함께 표현해 보세요. 위 그림은 Equidistant Conic 투영법을 적용한 예입니다.

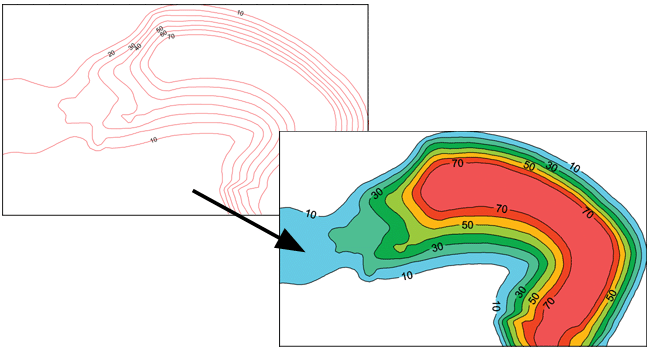

Surfer와 호환 가능

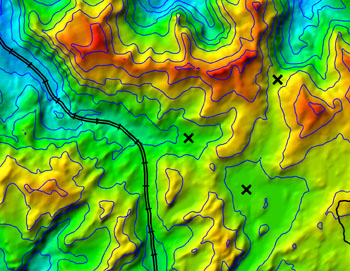

이제 여러분이 원하는 방식으로 여러분의 지도를 보기가 용이해졌습니다. Didger에서 등고선 또는 다른 3D 데이터를 자동으로 디지타이즈 하여 버튼 한번의 클릭으로 이들을 Surfer로 직접 보낼 수 있고, 등고선의 속성을 변경하거나, 3차원 지형, DEM 파일들 또는 다른 3D 영상과 중첩할 수 있습니다. 그리하여 여러분이 작업한 모든 지도를 동일한 좌표 체계로 Surfer에서 사용할 수 있습니다!

여러분의 정보를 디지타이즈하고, Z 값을 기록하고 자동으로  칼라의 등고선, 영상, 또는 음영 기복도를  Surfer에서 자동으로 만들어 보십시오!




뛰어난 편집 기능들

  • Convert the coordinates of your entire project.
  • Set individual objects to be visible/invisible.
  • Thin and smooth objects.
  • Reshape objects by adjusting individual nodes.
  • Resample, connect, break or trim polylines.
  • Convert polygons to polylines and vice versa.
  • Convert points to polylines and vice versa.
  • Break polylines at intersections.
  • Create points at each polyline and/or polygon intersection.
  • Convert a polyline to a polygon with a shared border.
  • Create a polygon by automatically tracing around the outside of a group of overlapping or adjacent polygons.
  • Create a polygon from the common area of selected polygons.
  • Subtract the overlapping portions of selected polygons.
  • Divide a polygon with a polyline.
  • Create a new polygon that surrounds all selected objects.
  • Create polygons by locator or by ID.
  • Snap polylines together.
  • Snap undershoot or trim overshoot polylines.
  • Remove duplicate objects or polylines by length.
  • Combine, split, and/or reverse islands and lakes.
  • Customize objects with full line, symbol, fill and font libraries.
  • Rotate objects.

파일 입출력 기능

Export formats: BLN, BMP, BNA, CLP, CGM, DAT, DCX, DXF, 3D DXF, EMF, EPS, Georeferenced TIF, GIF, GSB, GSI, HTM, JPG, LAS, MIF, PCT, PCX, PDF, PNG, SHP, TGA, TIF, WMF, WPG

수많은 복잡한 입출력 필터를 제공하여 다른 응용 프로그램에서 얻은 여러분의 데이터와 이미지의 변환을 쉽게 할 수 있습니다.

Spatially Referenced formats: GeoTIFF, TFW, and RSF.

Vector Import formats: EMF, GSI, GSB, BNA, DLG, LGO, LGS, DXF, PLT, BLN, CLP, WMF, SHP, MIF, DDF, E00.

Raster Import formats: TIF, BMP, TGA, PCX, GIF, WPG, DCX, EPS, JPG, PNG, PCT.

Data Import formats: XLS, SLK, DAT, CSV, TXT, BNA, WKx, WRx, BLN.

Export formats: LAS, EMF, GSI, GSB, DAT, DXF, SHP, BLN, BNA, GIF, BMP, WMF, CGM, MIF, CLP, TIF, TGA, PCX, WPG, PNG, JPG, PCT, DCX.


디지타이징 Tablets에 관계된 중요하고 새로운 기능

거의 모든 디지타이징 Tablets이 Didger와 함께 작동 가능합니다. 여러분이 이미 Tablet을 갖고 있다면, Didger는 32-bit WinTab 호환 디지타이징 tablet 드라이버 요구하는데, 대부분의 Tablet 제조사(추가 비용없음)나 제3의 공급사로 부터 제공됩니다.

만약, Tablet을 현재 갖고 있지 않더라도 실망할 필요는 없습니다. 고해상도 디지타이징 Tablet의 가격은 매우 저렴합니다. 또한, Didger의 탁월한 능력은 큰 지도를 하나의 투영으로 쉽게 디지타이징할 수 있습니다. 따라서 작은 Tablets의 경우 더 잘 작동됩니다.


다음은 호환 가능한 태블릿 종류 및 제조 회사 리스트입니다.

GTCO/Calcomp / Summagraphics
Phone: 410-381-6688 (GTCO Corporate Headquarters)
Phone: 480-948-6540 (CalComp and Summagraphics Arizona Office)
Web Site: www.gtco.com

Genius
Phone: 909-423-2417
BBS: (909) 923-8454
Web Site: www.geniusnet.com.tw/

LASICO
Phone: 800-821-9656
(Wintab driver will be available in the near future)
Numonics
Phone: 800-523-6716

WACOM
Phone: 360-750-8882 (800-922-9348 U.S. only)
email: support@wacom.com
Web Site: www.wacom.com

Digitizer Technology
Phone: (425) 868-3246
email: sales@vtablet.com  or support@vtablet.com
Web Site: www.vtablet.com



   Didger 데모 버전 다운 받기



   Go back to Top
