 3D-Doctor 주요 기능



 3D Mesh Modeling from Images

Input Image : CT, MRI, PET, DICOM, TIFF, JPEG, BMP, Interfile, PNG, GIF, Raw Image Data, 압축하지 않은 영상, 그 외의 비 표준 3D 포맷. 다양한 기기 회사들이 제공하는 영상 포맷을 3D-DOCTOR의 폭 넓은 영상 구성과 입력 기능을 이용하여 쉽게 읽을 수 있습니다. 그레이스케일 영상(8-bit 와 16-bit)과 칼라 영상 모두 지원합니다. 3D 영상 활용을 위한 템플릿 기반의 기능을 이용하여 스캔한 CT/MRI 필름을 쉽게 자를 수 있습니다.

Pelvis CT Image

Head MR Image with Brain Tumor

Segmentation Tools : 그레이스케일과 칼라 영상에 대한 Texture 기반의 완전 자동 영상 분할 기능, CT 영상을 위한 Thresholding에 기초한 Interactive 영상 분할 기능, 특정 영역에 기초한 오브젝트 분할 그리고 사용이 편리한 폴리곤에 기초한 수동 그리기 등의 기능을 제공.

Threshold-based Interactive Segmentation

Texture-based fully automatic segmentation

3D Model Export : STL, AutoCAD DXF, 3D Studio (3DS), IGES, VRML, Wavefront OBJ, raw triangles, XYZ, 이외에 빠른 프로토타입, 3D 프린팅, 애니메이션 및 가시화 응용 프로그램에 필요한 다른 3D 그래픽 파일 형식들로 출력이 가능합니다.  파일 형식을 확인하기 위해 3D 샘플 파일을 다운 받기 원하시면 아래 파일 링크를 클릭하여 다른 이름으로 저장하십시오.

 ◆ DXF Format (AutoCAD DXF)

 ◆ IGES Format

 ◆ VRML Format

 ◆ BINARY STL Format

 ◆ ASCII STL Format

 ◆ 3DS Format (3D Studio)

 ◆ OBJ Format (Wavefront OBJ)

 ◆ 3D-DCOTOR's 3D .SUF Format

영상 분할(Segment) 기능으로부터 오브젝트들의 경계가 만들어 지면, Surface Rendering 기능을 이용하여 3D 메시 모델들을 만들 수 있습니다. 수많은 오브젝트들이 서로 다른 조직들(tissues)를 표현해 줍니다.

3D mesh model created from CT image

3D mesh model of tumor and skin

  Measurement & Quantitative Analysis

 3D-Doctor의 측정툴은 면적, 3D 표면 면적, 3D Volume, 거리, Profile, 영상의 특정 영역에 대한 영상 밀도 및 히스토그램 측정 드의 기능을 포함하며, 연구나 분석을 위한 각 오브젝트들의 정량적 자료(픽셀수, 픽셀의 밀도, 통계 데이터 등)을 쉽게 얻을 수 있습니다.



3D 가시화(Visualization) : 실시간 3D Surface Rendering & Volume Rendering(좀더 자세히 보기). 3D 애니메이션 가시화 기능

CT, MRI 및 Microscopy 영상으로부터 모델을 만들고 3D-Doctor의 뛰어난 애니메이션 제어 기능을 이용하여 각각의 오브젝트를 독립적으로 이동하고 VAI 동영상 파일을 만들 수 있습니다. 예제를 보시려면 여기를 클릭하십시오.

Volume rendering of head MRI image



The 3D microscopy  image is courtesy of G. Martins and Dr. W.J. Sigurdson, Director, Confocal Microscope and 3-D Imaging Facility,  SUNY at Buffalo.

3D 영상 Registration 기능을 이용하여 서로 다른 형태의 영상들을 등록한 후 융합하여 새로운 합성 영상을 만들 수 있습니다. Reslice 명령은 Slice간의 간격을 조절할 수 있게 하여 고른 간격의 Slice를 갖는 영상을 만들거나 다른 Slice 두께를 갖는 새로운 영상을 만들 수도 있습니다. 사용자가 정의한 축에 따라 Reslice하여 보다 정밀한 측정이나 특정 기능들(e.g: Side View Slice, Top View Slice)을 위해 사용할 수 있습니다.

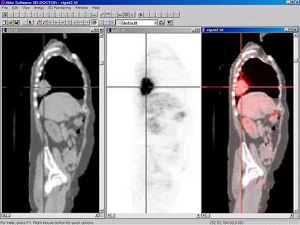

Fusion of a CT and PET image

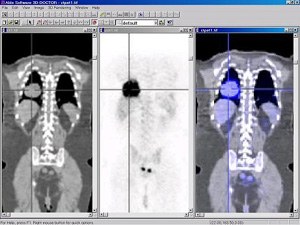

Fusion of a CT and PET image

Advanced 3D Image Processing

3D Computed Tomography:   오브젝트의 주변 여러 각도에서 촬영한 X-ray영상을 이용하여 평행한 단명, 볼륨 영상을 만들어 줍니다. 3D-Doctor를 이용하여 여러분의 X-ray 장비를 CT 시스템으로 변환한 효과를 맛 보십시오.

다양한 영상 처리 기능 제공 : Image rotation, orientation adjustment, contrast adjustment, background removal, image combination, linear feature extraction, pattern recognition, segmentation, image mosaic, color classification 등 다양한 기능 제공.

Deconvolution에 의한 3D 영상 복원 : 3D-Doctor는 3D 영상 복원을 위한 2가지 효율적인 deconvolution 방법을 제공합니다.(처리 속도가 빠른 Nearest neighbor algorithm 과 Iterative maximum entropy algorithm)

3DBasic scripting language : 3D Basic은 3D-Doctor의 탁월한 영상처리 및 렌더링 기능을 빠르게 활용하여 Basic과 같이 세련된 여러분 고유의 프로그램을 만들 수 있도록 해줍니다.

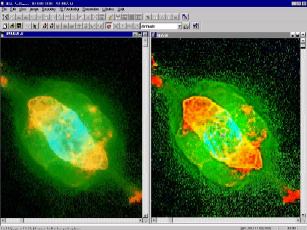

Deconvolution of an image from Hubble Space Telescope

3D models created from a MRI knee image



 Image Alignment : 영상 처리 및 복원하기 전에 영상 Alignment는 필수적이며 매우 중요합니다. Auto Alignment 명령은 Maximum Likelihood Algorithm을 이용하여 Slice의 shifting을 올바르게 보정해 줍니다. 만약, 영상에서 알고 있는 위치나 표시가 있다면, Interactive Image Alignment 기능을 이용하여 Marker를 정의하고 Slice를 정렬할 수 있습니다.

 3D 영상 분할 : 3D 영상을 만들기 위해 Surface Rendering 또는 Volume Rendering을 생성하기전에, Object의 경계선들을 추출하기 위해 Segmentation 명령을 수행합니다. 분할(Auto 또는 Interactive Segmentation) 명령은 사용이 쉽습니다. 몇 번의 마우스 클릭만으로 Surface나 Volume Rendering에 필요한 오브젝트의 경계선 데이터를 생성할 있습니다. (Image Segmentation에 대해 좀더 자세히 보기)

 경계선 처리 : Segmentation 기능을 이용하여 경계 데이터를 추출하면, Boundary Editor 메뉴에 있는 기능들을 이용하여 경계선을 정교하게 미세 조정하고 조작할 수 있습니다. 편집 메뉴에 Smooth, Split Object, Delete by length, Delete by image planes 및 이외 다른 편집 기능들이 포함되어 있습니다.

 다른 3D 제품과 차별되는 3D-Doctor만 의 장점

 3D-Doctor는 벡터 기반의 특유 기술을 이용하여 CT, MRI, Microscopy 등과 같은 영상으로부터 보다 정교한 3D 모델을 만들어 줍니다. 아래 열거한 몇가지 특징들은 다른 소프트웨어서는 찾아보기 힘든 3D-Doctor만의 특징과 차이점입니다.

 1. 특유의 벡터 기반 기술을 적용하여 보다 뛰어난 3D Mesh 모델을 만들고 쉽게 편집가능.

2. Surface 모델은 처리시 적은 삼각망 수를 사용하여 모든 정보를 자세히 유지하면서 고품질의 빠른 프로토타입 어플리케이션을 제공.

3. 뛰어난 메모리 관리로 Slice의 수에 제한 받지 않고 사용이 가능. (256MB RAM의 PC상에서 2,000 Slice 이상의 영상을 처리할 수 있음.)

4. 간단히 한번의 명령으로 Volume 계산 및 정량적 분석 수행

5. 다양한 파일 형식 지원 : DICOM,IFF, JPEG, PNG, GIF, BMP, Interfile 및 RAW (vendor proprietary formats)

6. 그레이스케일 및 칼라 영상 지원(칼라 분류 및 분리)

7. CT, MRI, PET, Microscopy, 산업용 CT, 스캔한 필름 영상, Boundary slices, Slice data, XYZ points 등 다양한 지원

8. 뛰어난 3D 영상 처리 : image registration for multi-modality application, image fusion, image resizing, image reslicing, etc.

9. 자주 반복하는 과정을 자동화할 수 있는 3D Basic을 이용한 사용자 고유의 프로그램 작성 가능

10. 3D 출력 형식 : STL, VRML, DXF, 3D Studio, IGES, Wavefront OBJ 외 다수.

11. 높은 신뢰성 : 버그가 발견되거나 보고될 때마다 즉각 수정 및 개선하므로 현재까지 알려져 있는 버그가 없음.

12. 합리적인 가격 : 3D 관련 타 소프트웨어의 가격에 비해 매우 저렴함.

13. 모든 기능이 편리하고 쉬운 하나의 패키지에 통합하여, 값비싼 추가 모듈을 구입할 필요가 없음.

14. 빠른 기술 지원 : 전화 혹은 이메일로 언제든지 3D-Doctor관련 문의을 하실 수 있습니다.
