   Strater의 주요 기능과 특징



  아래 제목을 클릭하면 자세히 보실 수 있습니다.

Flexible Borehole Design
Strater는  검층도 설계와 배치(Log design & layout)에 있어서 매우 탁월한 유연성을 제공합니다. 뛰어난 사용자 인터페이스는 보다 쉽게 자료를 설계하고 표현할 수 있습니다. 단순히 검층도(Log) 종류를 선택한 후 만들고자 하는 페이지를 클릭하고 자료와 입력 변수들을 지정하십시오. 그러면 검층도가 그려집니다. 동급의 Plotting 패키지로 이 처럼 쉽게 검층도를 그릴 수 있는 것은 없습니다.
Strater를 이용하여 시추 설계(Borehole Design) 작성, 편집 그리고 별개의 설계 영역에서 설명과 정보를 담고 있는 각주, 미주, 검층도 항목 등을 갱신함으로써 시추 설계를 커스터마이즈할 수 있습니다. Strater는 여러분의 데이터를 그래픽하게 디스플레이 해주는 12종의 검층도 종류를 제공합니다. 각 검층도는 여러분의 필요에 적합하게 수정할 수 있습니다. 각주와 미주 영역은 검층도에 대한 정호(또는 관정Well) 번호, 시추공 위치, 시추 방법, 회사명, 회사 로고 등과 같이 시추에 대한 세부 정보를 기록하기에 이상적입니다. Strater는 시추 설계를 위한 모든 항목들을 인터렉티브하게 포인트 앤 클릭(Point-and-Click)으로 선택하고 수정할 수 있는 기능을 제공합니다.
여러분은 하나의 프로젝트 안에서 여러분의 데이터와 검층도를 쉽게 접근할 수 있는지 궁금합니다. Strater는 하나의 프로젝트 안에서 여러 개의 시추도와 데이터 테이블을 만들고 저장할 수 있도록 해 줍니다. 각각의 시추도는 다른 시추 설계를 포함할 수 있고, 여러분의 데이터를 표현함에 있어 높은 유연성을 제공합니다. 단 한번의 클릭으로 시추 화면 사이를 쉽게 전환할 수 있습니다. 하나의 데이터 데이블에 여러 개의 시추 정보를 입력하고 저장할 수 있습니다. 모든 시추 자료를 함께 가짐으로써 한번의 클릭으로 시추공 이름들 사이를 전환할 수 있습니다. 시추공 이름들을 바꿀 때, 검층도는 새로운 정보로 즉시 자동으로 업데이트됩니다.

Log Types
Strater는 주로 사용되는 12 종의 검층도를 제공하여 여러분의 데이터를 그래픽하게 디스플레이 합니다 - zone bar, bar, percentage, graphic, well construction, lithology, post, classed post, complex text, line/symbol, crossplot, depth logs.
Strater는 모든 검층도 파라미터들을 완벽하게 제어할 수 있습니다. Strater의 초기 설정을 이용하여 검층도를 자동으로 그릴 수도 있고, 하나의 검층도(Log)를 선택하여 속성 관리자(Property Inspector)에서 검층도의 특징을 쉽게 조정할 수 있습니다

Zone Bar Log

Zone Bar Log를 이용하여 다양한 검층 자료들를 디스플레이 할 수 있습니다. 예를들면, Zone Bars는 표본 간격(Sample Intervals), 변질대Alteration Zones), 오염층(contamination Layer) 등을 디스플레이 할 수 있습니다. 또한, 간단한 키워드 텍스트 오브젝트를 디스플레이할 수 있는 방법을 제공합니다. 이들 텍스트는 배경색을 넣을수도 있습니다.
지층 두께(Foramtion thinkness)와 변질대와 같은 간격 정보를 표현하기 위해 Zone Bars를 만들어 보세요.
Bar Log


여러분의 데이터를 표준 Bar Log 혹은 Polarity Bar Log로 표현해 보세요!! 표준 Bar는 최소값 데이터로 부터 열의 데이터 값을 Bar 형태로 그려줍니다. Polarity Bar는 0(zero)을 기준으로 데이터를 그립니다. 만약, 음(-)과 양(+)의 데이터가 혼합되어 있다면, Bars는 Zero 라인의 양쪽에 모두 그려집니다. Bar 타입을 표준 과 Polarity 사이에 쉽게 변환할 수 있습니다.
Bar Log를 이용하여 여러분의 데이터를 그려보세요.
Percentage Log
Percentage Log를 이용하여 시추공속에 있는 항목들(items)의 비율을 시각적으로 쉽게 비교할 수 있습니다. Percentage Log는 변질대 종류 광화 작용(Mineralization) 종류, 지구화학 자료, 암석 형태 등에 대한 각각의 비율을 나타낼 때도 사용합니다. Percentage Log는 구간 데이터(연속된 구역) 또는 Polygons(Depth data)을 생성하기 위해 데이터 필드를 사용합니다. 지정한 테이블로부터 원하는 만큼 필드 수를 선택할 수 있습니다. 만약 5개의 필드를 선택한다면, 다섯개의 구역이나 폴리곤이 생성됩니다. 각 행의 데이터들이 10%에 대해 정규화되며, 각 행의 필드에 있는 데이터들은 어떤 값이 이어도 됩니다.
Percentage Log을 이용하여 표본 간격당 구성 요소들에 대한 비율을 표시할 수 있습니다.
Well Construction Log
Well Constructon Log는 검층에 있어서 정호(Well) 공사 다이어그램을 나타내며 주로 환경 산업에 활용됩니다. Well Constructon Log는 감시 정호(Well)나 피조미터(Piezometer)가 어떻게 만들어지는지를 보여 줍니다. 이것은 스크린, 충진 물질(Packing Material), End Cap, cover과 같은 것들을 보여줍니다. Well Construction Log는 세부적인 엔지니어링 도면이라기 보다는 정호에 대한 시각적 묘사 방법입니다.

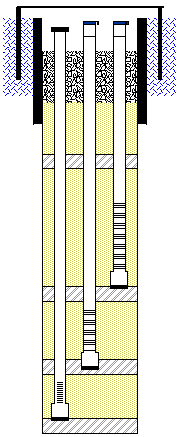

정호(well)의 다이어그램을 나타내는 Well construction Log.
Graphic Log

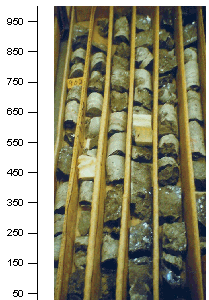

검층도(Log)위에 사진을 직접 디스플레이하는 그래픽 로그(Graphic Logs)를 만들어 보세요. Graphic Log는 지정한 간격에 비트맵 파일 이름을 지정하고 특정 간젹을 두고 비트맵을 보여줄 수 있습니다. 이 기능은 코어, 변질 작용, 암석 종류, 표본 간격 등과 같은 사진을 디스플레이함에 있어서 유용함니다.

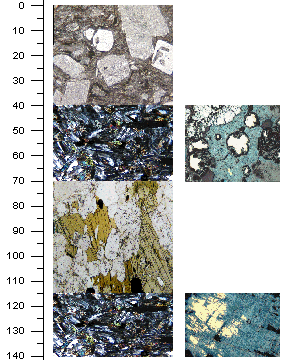

비트맵 사진을 검층도로 디스플레이 해보세요. 그래픽 로고는 매우 유용한 기능으로 코어,
박편(thin section) 등과 같은 사진을 심도별로 나타나는데 유용합니다.

Lithology Log
Lithology Log를 이용하여 시추공내의 층서(stratigraphic layers)를 도시할 수 있습니다. 표현 방법은 간단히 채워진 구역 또는 풍화된 모양을 나타내는 패턴이나 선으로 표현될 수 있습니다. Lithology Log는 뚜렷한 선 모양을 표현할 수 도 있고, 풍화 단면도를 나타내는 톱니 모양으로 나타낼 수 도 있습니다.

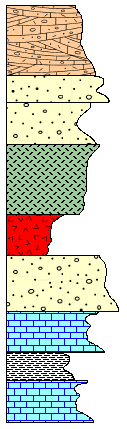

Lithology Log를 이용한 암석학적 데이터 표현
Post Log
Post Log는 특정 심도에 대한 기호의 위치와 텍스트를 도시하는데 사용됩니다. 기호는 일정 심도 나 간격에서의 표본 추출 위치를 표현할 수도 있고, 정호(Well) 감시의 경우에는 지하 수위나 오염층 심도 등을 표현할 수 있습니다. 기호들은 데이터 테이블에서의 값에 의해 회전될 수 있습니다. Post Log는 또한 기호 위치를 기준으로 1/5 위치에 텍스틀 표현할 수 있습니다.
Post Log를 이용하여 어떤 심도 위치에서의 기호들을 표현할 수 있고, 데이터 테이블에서 정의한 각에 의하여 기호들을 회전시킬 수 있다
Classed Post Log
Classed post log는 데이터 내에 수치값에 근거한 심볼 속성을 이용하여 특정 심도에서의 심볼 위치와 텍스트를 표현하는데 사용됩니다. 기호들은 데이터 테이블안에 있는 값에 따라 회전될 수 있습니다. Classed Post Log는 기호 위치를 기준으로 1/5 위치에 텍스트를 표현할 수 있습니다.
Classed post log는 다른 필드 데이터에 기초한 심볼 속성을 가지고 각 심도의 위치에 심볼을 도시하며, 텍스 라벨을 선택하여 표시할 수 있습니다.
Complex Text Log
Complex text log는 각 간격의 자료를 대표하는 암석, 변질 작용 그리고 일반적인 묘사에 대한 텍스트를 표현할 때 사용합니다. 텍스트는 하나 또는 두 단어 이상으로 된 하나의 문장 또는 여러 문장입니다. 긴 문장들은 각 검층(Log) 항목을 위해 정의한 구역에 맞춥니다. Complex Test Log는 텍스트 필드를 구별하기 위해 화살표, 괄호(bracket), 틱 마크 등을 사용합니다. 각 텍스트 구역은 더블 클릭하여 각각 편집할 수 있습니다.

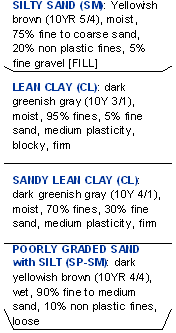

Complex Text Log를 이용하여 텍스트 와 설명을 쉽게 도시할 수 있습니다. 간단히 더블클릭만으로 텍스트의 내용이나 속성을 바꿀 수 있습니다.
Line/Symbol Logs
심도(Depth) 데이터를 그래프로 표현해 보세요!!
Line/Symbol Log는 분석치(Assay), 지구물리학적 변수, 수분 함량 등을 표현하는데 매우 유용합니다.
Line/Symbol Log를 다양한 스타일로 표현할 수 있씁니다. - Truncate, Custom Wrap, Wrap at a 10X scale, or Wrap at a 100x scale.

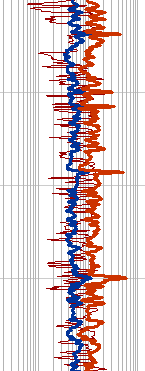

Line/symbol logs는 심도 데이터를 그래프로 표현
Crossplot Logs

Crossplot log를 이용하여 그래프가 교차되는 두 곡선들이 있는 곳을 정확히 볼 수 있습니다.
Crossplot Log는 두 line/Symbol Logs를 그려주고 중첩 부분을 밝게 표시한다. 두 곡선에 대한 곡선 라인, 채우기, 기호 속성을 정할 수 있고, 중첩 부분에 대해 채우기 속성을 설정할 수 있다.
Depth Logs
Scale Bar와 같은 Depth Log를 이용하여 자료의 깊이나 고도를 빠르게 확인할 수 있습니다.심도(Depth)나 고도 자료를 나타낼 때 양이나 음의 값으로 표현할 수 있습니다. 틱 마크(Tick Mark), 틱 마크 레이블을 추가 할 수 있고, 큰 틱 마크와 작은 틱 마크의 간격을 정할 수 도 있습니다.
Depth logs는 기준 눈금(scale)을 제공하며, 피트(feet), 미터, 센티미터, 밀리미터, 인치, 야드(yard) 등의 단위로 표현한다.
Headers and Footers(각주 와 미주)
이해를 돕기 위한 텍스트 설명을 포함하기 위해 각주와 미주 설계 영역을 이용할 수 있습니다. 각주와 미주는 텍스트, 그림 파일, 도안 잭체 등을 연결할 수 있고, 여러분이 원하는 크기로 설정할 수 있습니다.
회사 로그, 아이콘, 멋진 삽화 등을 삽입하여 특별하고 인상적인 검층도(Log)를 만들 수 있습니다. 또한 클릭만으로 텍스트를 편집하거나 폴리곤, 폴리라인, 기호, 사각형, 둥근 사각형, 정사각형, 타원, 원 등을 빠르게 그릴 수 있습니다. 모든 객체는 폰트, 색상, 크기, 채우기, 너비 등을 자유롭게 수정할 수 있습니다. 시추공 이름, 페이지 수, 필드 단위, 필드 설명 등과 같은 데이터베이스에 연결된 텍스트 오브젝트들을 각주와 미주에 추가할 수 도 있습니다. 이 경우 시추공 정보가 변경되면, 이들 정보도 자동으로 갱신됩니다.

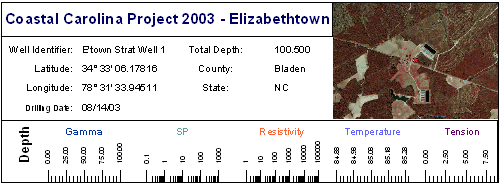

Create informative headers that display detailed information about the project, such as project name, company name, driller or well identifier, location, drilling date, and imported graphics (e.g. company logo or site map).
Database View
Strater의 Database View는 데이터 불러오기, 표시, 입력, 편집, 정렬, 프린트 등을 할 수 있습니다. 보편적인 스프레드시트 와 데이터 베이스 포맷으로부터 데이터를 불러 올 수 있습니다. - MDB, DBF, DB, LAS, XLS, SLK, WKS, CSV, TXT, DAT, BNA, BLN, ODBC, OLE DB 또는 다른 SQL 데이터-. Strater는 엑셀(Excel)과 완벽한 호환성을 자랑합니다. 모든 엑셀 자료 형식을 읽을 수 있고, 심지어 하나의 엑셀 파일안에 다중 시트로부터 데이터를 읽을 수도 있습니다.
하나의 데이터 테이블안에 다수의 시추공 자료를 입력할 수 있고, 하나의 프로젝트 안에 다수의 데이터 테이블을 만들 수 있습니다. 가능한 데이터 테이블 종류는 다음과 같습니다.
- collars, depth, interval, lithology, project information, text item, well construction tables -
어떤 데이터 테이블이든 설명적인 이름으로 바꿀 수 있어서 여러분의 데이터를 체계화할 수 있습니다. 어떤 데이터 테이블이든 ASCII 텍스트 파일로 출력할 수 있습니다. 만약 소스 데이터 파일이 새로운 정보로 업데이트 되면, Strater에 자동으로 다시 불러 올 수 있습니다.
Database View는 여러분이 원하는 검층도(Logs)를 작성하기 위해 필요한 포맷으로 여러분의 데이터를 얻었는지 확인하는 기능을 제공합니다. 예를들어 여러분이 심도(Depth) 데이터를 갖고 있다면, Zone Bar, Complex text, Lighology Logs 등을 만들기 위해 간격 데이터로 쉽게 변환할 수 있습니다. 데이터 테이블에 새로운 시추공을 정의한 후 데이터를 입력할 수 있고, 특정 시추공 자료의 데이터를 언제라도 제거할 수 있습니다. 그래픽한 검층도를 쉽게 만들기 위하여 비트맴 파일 경로와 파일 이름을 Database View에 단 몇 번의 클릭으로 넣을 수 있습니다. 또한 파일 이름과 경로를 기억할 필요도 없고, 손으로 직접 타이핑하여 넣을 필요도 없습니다.

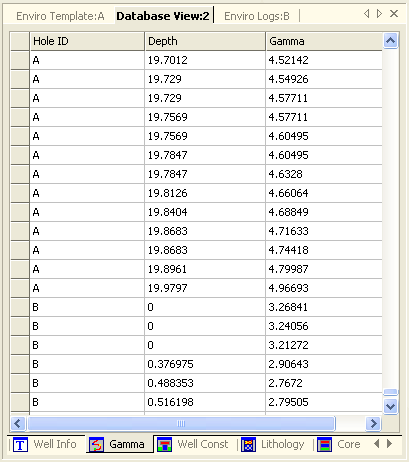

Database View에서 여러 종류의 데이터 테이블을 만들 수 있고 각 데이터 테이블은 다수의 시추공에 대한 데이터를 저장할 수 있다.

Templates
새로운 데이터를 가지고 검층도를 갱신하는 것이 처음부터 시작하는 것 보다 항상 쉽습니다. 템플릿 파일을 이용하는 것은 다량의 검층도 작업을 쉽고 효율적으로 처리하도록 고안된 필수 도구입니다. 일단 시추공이 설계되면, 그것을 템플릿으로 저장하여 그 설계를 다시 사용할 수 있습니다. 템플릿 파일들은 입력 자료 없이 모든 그래픽 특징들을 저장하기 때문에 다른 프로젝트에서 혹은 다른 사용자들이 쉽게 다시 사용하여 시추공 설계를 할 수 있습니다. Strater에서 제공하는 미리 정의한 많은 템플릿들 중 하나를 사용해 보세요. 아니면 여러분의 필요에 맞게 직접 만들어 보세요.

Schemes
Schemes은 입력된 자료에서 키워드나 범위 값에 근거하여 도면 속성을 불러오는 방법을 제공합니다. 예를 들면, Lithology Log는 Lithology Scheme을 사용합니다. Lithology Scheme은 화강암(Granite), 점토(Clay) 등과 같은 키워드를 포함합니다. 이들 각각의 키워드들은 채우기 패턴, 접촉선 속성, 선 속성, 텍스트 속성이 할당됩니다. Schemes은 재사용할 수 있기 때문에, 새로운 검층도를 만들때 마다 같은 속성을 할당하기 위해 시간을 소비할 필요가 없습니다. 템플릿과 Scheme 파일을 다시 사용하는 것은 다양한 시추공 데이터에 대해 동일한 모양의 시추공 설계를 하고자 하는 사람에게 이상적입니다.

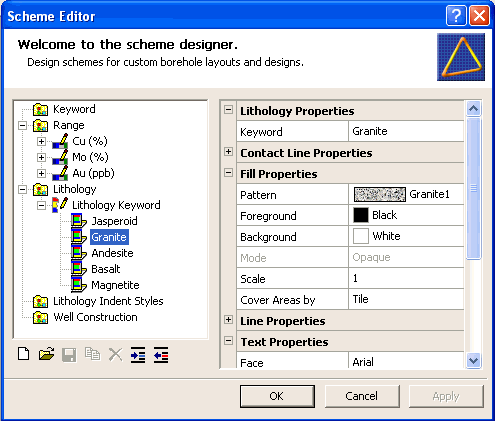

The Scheme Editor는 속성(특성)을 디스플레이하기 위해 특정 범위 값이나 키워드를 연결합니다. 위의 예에서와 같이, Lithology 키워드의 화강암은 채우기 패턴과 다른 특정 디스플레이 속성과 연결된다. Scheme이 Lithology Log에 할당되면, 데이터베이스 필드에서 화강암(Granite)란 단어를 사용할 때 마다, Strater는 그래픽 시추공 디스플레이에서 Scheme에 할당된 속성을 사용한다.

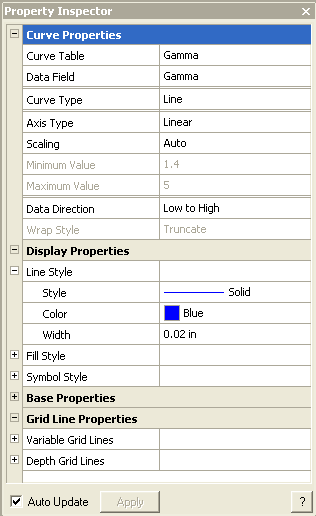

Property Inspector(속성 관리자)

사용이 편리한 Property Inspector(속성 관리자)는 어떤 객체의 속성이든 자유롭게 편집할 수 있게 해줍니다. 어떤 객체를 선택하고 Property Inspector가 해당 객체에 대한 특정 속성으로 갱신할 수 있습니다. 일단 수정하면, 확인이나 적용 버튼을 누르지 않아도 Borehole View에서 변화된 효과를 즉시 보실 수 있습니다.
Property Inspector에서 선택된 객체의 모든 속성을 쉽게 편집할 수 있다.
Object Manager(객체 관리자)

Object Manager(객체 관리자)는 객체를 보거나 간략하게 편집할 때 사용합니다. 이것은 모든 객체들을 디스플레이하며, 사용이 편리하고 체계적인 나무 구조 정렬 방식으로 설계 영역을 구성합니다. Object Manager에 있는 객체들을 선택하여 Property Inspector에서 쉬게 편집할 수 있습니다. 체크 박스를 선택하거나 선택하지 않음으로써 객체를 보이게 하거나 감출 수 있습니다.

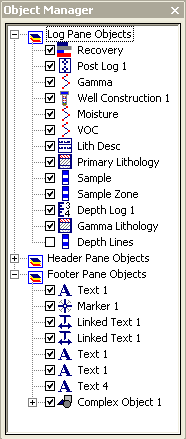

Object Manager를 이용하여 Borehole View에 있는 모든 객체들에 쉽게 접근 및 편집할 수 있다.
Borehole Manager(시추공 관리자)
프로젝트에 포함된 다른 Borehole Views(시추공 화면)을 관리하기 위해 Borehole Manager(시추공 관리자)를 사용하십시오. 여러 개의 시추공 화면은 여러 개의 정호(Wells)를 다수의 그래픽으로 표현하거나 동일한 데이터에 대해 다른 레이아웃으로 표현하는데 유용합니다. 시추공 관리자를 통해 각각의 시추공 화면(Borehole Views)을 추가하거나 삭제할 수 있고 템플릿 파일들을 빠르게 불러오거나 저장할 수 있습니다.
Borehole Manager에서 모든 시추공 화면을 구성할 수 있다. 단순히 오른쪽 버튼을 눌러 시추공 화면을 추가하거나 삭제할 수 있고, 시추공 화면을 템플릿으로 저장할 수 있고, 템플릿을 새로운 시추공 화면으로 불러 올 수 도 있다.
Additional Features(추가적인 기능들)


USGS 채우기 패턴을 이용하여 채울 수 있습니다.

Truncate, Fit to Page, Tile 등의 프린트 옵션

단순히 마우스 클릭으로 시추공 이름을 바꿀 수 있습니다.

특정 데이터 값을 NULL 값으로 변환 가능

검층도(Logs)를 스크린상에서 Page view
(왼쪽) 또는 Full view(오른쪽)로
디스플레이 가능

다수의 시추공 데이터를 가진 검층 설계를 배치 인쇄 가능

Linear와 Logarithmic 방식의 축척 제공

좌/우, 고/저를 변환하여 검층도의 방향을 제어

미주와 각주에 다양한 검층도에 대한 축척을 추가

심도(Depth) 디스플레이/검층도에 다양한 격자 추가

인접한 동일한 암석 영역이나 Zone Bar를 병합

암석학적 단면을 생성하기 위해 검층도를 중첩.
낱장 혹은 연속적인 프린팅! 낱장 혹은 연속 프린팅 중 하나를 선택하십시오.
어떤 윈도우 호환 프린터나 플로터에서 인쇄 가능
시추공의 시작점, 끝점 및 비례 조정 심도를 수동 혹은 자동으로 조절 가능
칼라(Collars) 데이터 테이블에 기초한 시추공의 심도를 자동으로 설정 가능
Floating & dockable 툴바를 이용하여 Strater의 명령과 기능들을 빠르게 실행할 수 있음.
Comprehensive Undo/Redo 기능 지원
초기 설정을 수정 및 제어함으로써 여러분이 필요한 환경으로 Strater를 설정할 수 있음.
Strater에서 작업한 검층도(Logs)를 복사하여 MS 워드나 파워포인트에 직접 붙여 넣을 수 있음

입/출력 지원 형식들
입력 지원 포맷들 : E00, GSI, GSB, BNA, DLG, LGO, LGS, DXF, PLT, BLN, CLP, WMF, EMF, SHP, MIF, DDF, TIF, BMP, TGA, PCX, WPG, DCX, EPS, JPG, PCT, PNG, and GIF.

출력 지원 포맷들 : DXF, DAT, SHP, BNA, GSB, BLN, MIF, GSI, PDF, EPS, CGM, WMF, EMF, CLP, TIF, BMP, TGA, PCX, WPG, PNG, JPG, PCT, DCX, and GIF.

시스템 요구 사항
OS : Windows 98, ME, 2000, XP이상
모니터 해상도 : 800 X 600 이상, 16-bit 칼라 이상
HDD : 최소 100 MB 이상의 HDD 여유 공간
RAM : 최소 64 MB 이상(권장 256MB이상)
