Earth Volumetric Studio 주요 기능

Earth Volumetric Studio는 지구 과학 분야에서 2015년 12월까지 25년 이상 널리 사용된 EVS(Environmental Visualization System)과 MVS(Mining Visualization System) 제품에 기반을 두고 새롭게 출시한 제품입니다.

Earth Volumetric Studio는 지구 과학 분에서 데이터 분석, 가시화, 애니메이션을 위한 최첨단 소프트웨어입니다. 주요 기능들로는 격자화(Gridding), 모델 생성, 다양한 출력 옵션들, 지구 통계 관련 기능들, 애니메이션(차별화된 동영상), 및 GIS 기능들이 있으며, 이러한 기능들을 적용하여 분석함으로써 소송 자료, 공공 관계 등 지구 과학 전문성을 필요로 하는 모든 분야에 폭 넓게 적용할 수 있습니다. 이외에, Earth Studio만의 독특한 애니메이션, 지형 비행(fly-over), 고급 지질 모델링, 인터렉티브한 펜스-다이어그램, 4DIM 및 VRML 내보내기, 데이터베이스 연결 등 많은 기능들을 제공합니다.



주로 다루는 데이터들:

관정(well), 시추및 관측 데이터
지질 관측 데이터
건물 객체(3D 또는 윤곽)
도로, 지형 등
항공사진
토양 오염
지하수의 오염
지하수의 흐름
호수, 강, 해양 데이터
대기 오염 및/또는 소음 수준

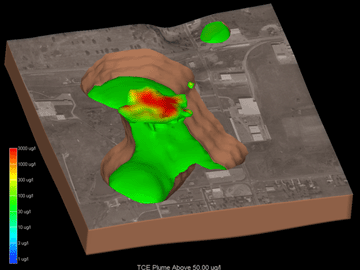

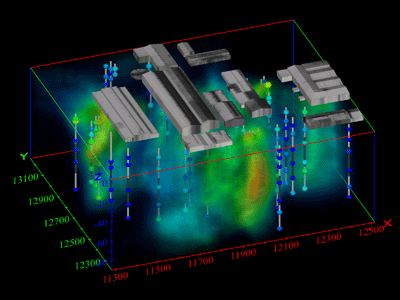

볼륨 렌더링은 오염물질을 표현하기 위한 완벽한 3차원 가시화 기술을 제공합니다.

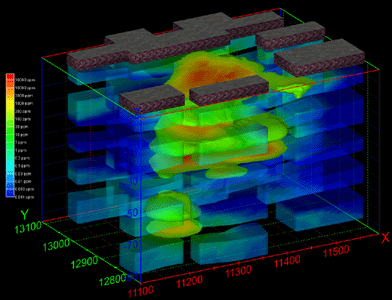

오른쪽 그림은, 영역 자르기 기능 및 투명도 설정을 적용하여 3D 가시화를 만들어 투영된 건물 외곽 아래 방향으로 오염 정도를 나타내었습니다. 5개의 지질 단위로 나누어 각 레이어에서 30 PPM 플룸(Plume)을 나타내었습니다.

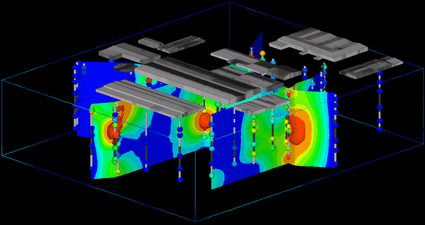

화학 성질과 지질을 표현하는 3D 모형의 단면을 잘라서 펜스 다이어그램(Fence Diagrams)을 인터랙티브하게 생성할 수 있습니다.





다음 그림은 해안 공단 지역의 염소화 탄화수소 오염 물질을 가시화 한 사례로, 바다 밑의 모래와 암석 지층을 표현하고 있습니다. 분석 지역에 대해 칼라 항공 사진을 배경으로 사용하였고, 시설물과 해양 레이어의 3D AutoCAD 모형을 텍스쳐 맵핑하여 3D로 구성하였습니다.

Earth Studio 를 이용한 하천 범람 가상 시뮬레이션

각 제품별 기능을 비교표 보기

  .



Earth Studio는 지하 및 지표를 포함한 광산 분야에서의 데이터 처리 및 가시화에 필요한 다양한 기능을 제공할 뿐만 아니라, 토목 엔지니어, 환경 전문 모델러, 지질학자들에게도 꼭 필요한 툴입니다.
주요 기능에는, 3차원 단층 블록(Fault Block) 생성 기능, 터널 Cutting 기능, 고급 텍스쳐 매핑 기능, Mine Pit 모델링, 대화식 지질 계통 작성 기능, Overburden 계산 및 가시화 기능 등 다양한 첨단 기능들을 포함합니다.

고급 지구 통계(Geostatistics) 기능

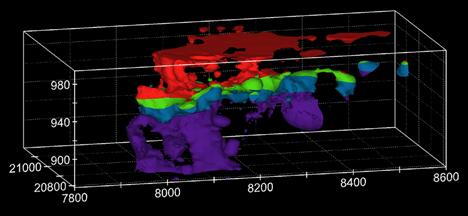

좌측 그림은, 지구통계 분석 모듈을 이용하여 모든 시료 분석값들을 토대로 금 함유량을 추정한 예입니다. 30 ppd 이상의 금 함유량을 가지는 것으로 평가되는 영역이 층서 구조에 따른 광체 형태와 함께 도시 되었습니다. 도시되어 있는 두 개의 Peak 영역은 광맥의 축을 보여주며, 원래 금 광맥의 지표 표현으로부터 확장된 이상대 영역과 심하게 산화된 영역 기저 앞쪽의 고갈을 나타내고 있습니다.

사이트 평가

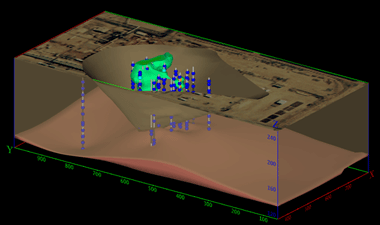

우측 그림은, 캘리포니아 중부에 있었던 천연 가스 처리 시설에서의 오염 토양 복원을 위한 분석 및 계획 수립 그리고 가시화를 위해 MVS를 사용한 예입니다.

Ore Bodies & Contamination Plumes

Earth Studio의 강력한 기능중 하나는 광체나 오염 영역의 계산 기능입니다. 이 기능을 이용하여, 신속하게 채광 경사면을 포함한 각종 채광 계획을 수립할 수 있습니다

Complex 3D Modeling

Earth Studio는 복잡하고 까다로운 지형학적 관계를 모델링할 수 있습니다. 예를 들면, 단층(fault), 지루(horst), 지구(graben), 습곡(fold), 암염 돔(salt domes), 이외에 많은 복잡한 지질 구조를 쉽게 구현할 수 있습니다.

MVS is the Ultimate 3D Earth Science & Civil Engineering Analysis and Modeling System.


상단 그림은, The Cooperative Research Centre for Landscape Evolution and Mineral Exploration의 프로젝트인 "Supergene mobilization of gold and other elements in the Yilgarn Craton"의 결과물입니다. 호주 CSRIO의 David J. Gray 박사는 MVS를 이용하여 지층구조와 지구화학적 분포에 대한 3차원 모델링을 수행하였습니다. 이를 통해 풍화작용에 따른 금과 기타 원소들의 분포 형태에 대한 연구가 수행되었으며, 지층구조과 지질조건 그리고 지하수위와 원소들의 분포 형태간의 관련성에 대한 연구가 수행되었습니다

여러분의 데이터를 MVS에 어떻게 통합하는지 확인해 보실려면 file format specifications을 클릭해 보세요.

The Cooperative Research Centre for Landscape Evolution and Mineral Exploration의 프로젝트인 "Supergene mobilization of gold and other elements in the Yilgarn Craton"의 결과물입니다. 호주 CSRIO의 David J. Gray 박사는 MVS를 이용하여 지층구조와 지구화학적 분포에 대한 3차원 모델링을 수행하였습니다. 이를 통해 풍화작용에 따른 금과 기타 원소들의 분포 형태에 대한 연구가 수행되었으며, 지층구조과 지질조건 그리고 지하수위와 원소들의 분포 형태간의 관련성에 대한 연구가 수행되었습니다. 자세한 정보는 다음의 문서를 참조하시기 바랍니다. http://www.ctech.com/testimonials/crc_leme_mvs.pdf
