 R2V를 이용하여 응용할 수 있는 여러 가지 사례들을 살펴 봅니다. 아래 제목들을 클릭 하시면 자세히 보실 수 있습니다.



등고선 지도 디지타이징

등고선 지도로부터 3D DEM 생성

Parcel/Tax Map 디지타이징

CAD 그림 변환

토양도 및 홍수 지도 디지타이징

Geo-Referencing & Registration

항공 및 위성 사진을 이용한 지도 제작

지도 좌표 체계 변환

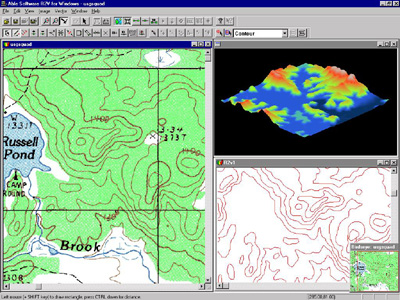

1. R2V를 이용하여 등고선 지도 / 지형도를 쉽게 디지타이징할 수 있습니다

자동 벡터화

여러분의 등고선 지도(Contour Maps)가 칼라이고 칼라로 스캔된 것이라면, R2V의 Image/Classification 기능을 이용하여 보다 적은 색상수로 정화하십시오. Image/Image Pixel Tool은 색상들을 병합하거나 특정 색을 다른 색으로 바꿀 수 있습니다. 그런 다음 R2V의 Vector/Auto Vectorize 기능을 이용하여 갈색 및 다른 색들로 각각 분류된 등고선들을 벡터화 할 수 있습니다.

만약 그레이스케일로 스캔되었다면[지도(Map)의 질이 좋지 않은 경우 권장], Image/Set Image Thresholds 명령을 이용하여 등고선을 그리기 위한 최상의 Thresholds를 선택하십시오. 그 다음 모든 등고선을 자동으로 그리도록 Vector/Auto Vectorize 명령을 사용하십시오.

여러분의 영상이 1-bit의 흑백이라면, Vector/Auto Vectorize 명령을 사용하여 모든 등고선을 자동으로 얻을 수 있습니다.

Semi-Automatic Interactive Tracing

등고선을 선택적으로 그리기 원하면, R2V의 쉽고 인터렉티브한 툴을 사용해 보십시오.

먼저 Edit/Line Editor을 시작하십시오. Auto Tracing 옵션을 적용하십시오. 시작점을 클릭하시고 다음 유도 점(Lead point)을 클릭하십시오. 그러면 R2V가 전체 라인을 그려줍니다. 끊겼거나 교차 부분이 있으면 그리기를 멈추고 사용자의 다음 명령을 기다립니다.

칼라 영상, 그레이스케일, 혹은 흑백 영상이든 그릴 수 있습니다.

등고선 편집 및 레이블 작업

R2V는 빠른 지도 편집을 위한 최상의 라인 편집기(Line Editor)를 제공합니다. 세계 도처의 사람들은 크거나 작은 지도 제작 프로젝트에 이 기능을 매일 활용하고 있습니다.

Line Editor 메뉴 아래의 Label Contours 옵션을 이용하여 등고선 레이블 작업을 쉽게 할 수 있습니다. 등고선을 가로질러 간단히 라인을 그려보세요. 그리고 초기 높이와 증분 값(Increment Value)을 입력하십시오. 이것이 작업의 전부입니다. 매우 쉽죠. ^^  선택된 모든 등고선에 레이블이 붙게 되고 이를 DEM 제작에 사용되거나 지도 제작 혹은 GIS 시스템에 활용될 수 있습니다.

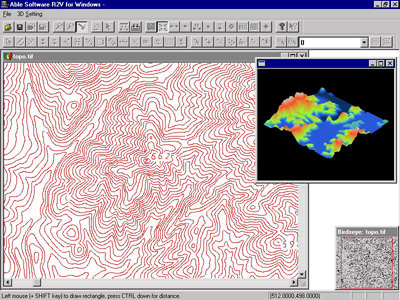

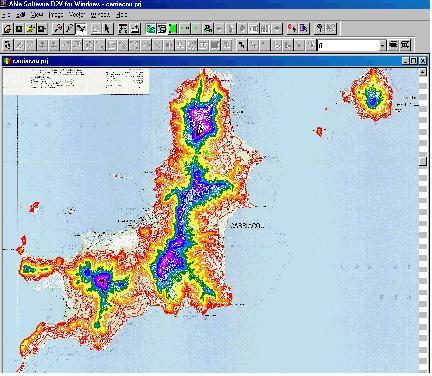

아래 예제 지형도는 R2V에 의해 벡터화 되고 레이블을 붙인 것입니다. 서로 다른 고도를 표현하기 위해 각각 다른 색들이 사용되었습니다.

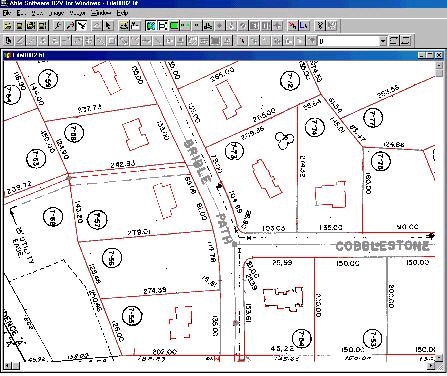

2. Parcel/Tax Maps 자동 벡터화



자동 벡터화

1-Bit의 흑백으로 스캔한 Parcel Map을 갖고 계신다면, 곧바로 모든 Parcel 경계들을 자동으로 벡터화 할 수 있습니다.

R2V의 Line Editor를 이용하여 벡터 라인을 정리하고 끊어진 경계를 업데이트 해보세요.

열려 있는 폴리곤을 모두 닫기 위해 Vector/Create Polygon Layer 기능을 사용할 수 있습니다.

많은 텍스트가 포함된 Parcel Map을 벡터화 하는 방법

Parcel map은 일반적으로 닫힌 폴리곤의 형태의 parcel 경계, Parcel ID에 대한 텍스트 그리고 다른 라인들을 포함합니다.


다음은 Parcel Map을 디지타이징 작업을 최대한 자동화하고 편집을 최소화 하기 위한 단계들입니다.


Step 1. 1-Bit의 흑백 영상을 가정하겠습니다. Parcel 경계선들이 붙어 있는지 확인하기 위해 해상도를 체크 하십시오. 붙어 있지 않다면, Image/Resize 기능을 이용하여 크기를 조절할 수 있습니다. 또한, 노이즈(Noise)를 제거하기 위해 Image/Despeckle 기능을 사용할 수도 있습니다.

Step 2. Image/Conversion/Convert to Grayscale 기능: 영상을 그레이스케일로 변환을 원치 않으면 Step2를 건너 뛰어 Step3로 가십시오. Step3에서 배경색을 설정하시고, 벡터로 변환을 원치 않는 라인들만 채우십시오. 벡터로 변환한 후에 벡터 라인들을 저장할 수 있고 원래 영상을 불러와서 편집할 때 배경으로 사용할 수 있습니다.

Step 3. Image/Image Pixel Tool On을 선택하신 다음 Fill Area 모드로 전환하세요. 색상을 100 혹은 배경색(255)과 다른 색으로 설정하세요. Parcel 라인에 커서(Cursor)를 가져가서 채우기 위해 왼쪽 마우스 버튼을 클릭하십시오. 그러면 연결된 모든 Parcel 라인이 새로운 색으로 바뀌는 것을 보실 수 있습니다. 모든 Parcel을 채우시려면 이 과정을 반복 하십시오.

Step 4. 바꿀려는 Parcel 라인들만 포함하기 위한 Threshold 조정을 위해 Image/Set Image Threshold를 선택하시고 확인하십시오.

Step 5. "Use Defined Image Thresholds" 박스가 체크되어 있는지 확인을 위해 Vector/Auto Vectorize를 선택하십시오. 그 다음 Parcel 경계만 벡터로 만들기 위한 프로세스를 시작하십시오.

Step 6. 라인을 편집하여 경계선이 아닌 것들과 불필요하게 텍스트가 벡터화 된 것이 있으면 제거하십시오.

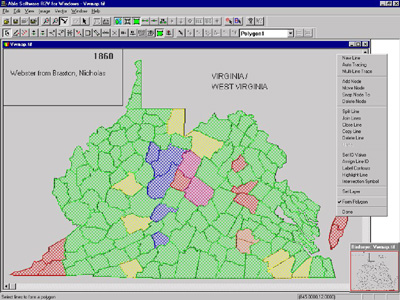

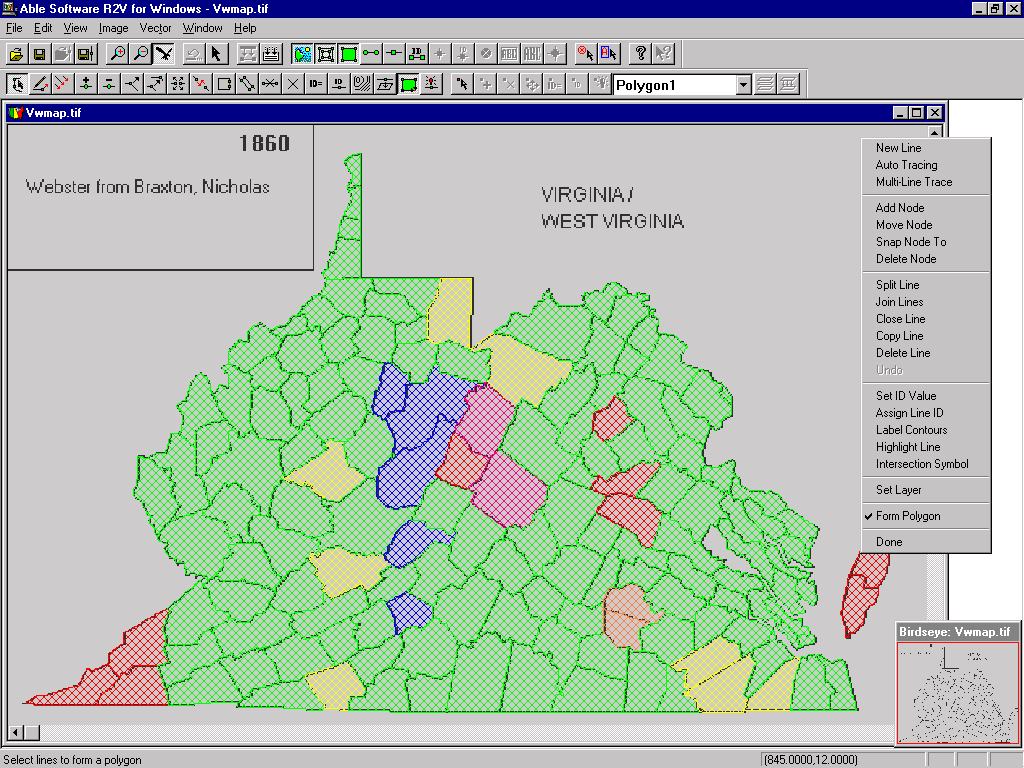

Step 7. 폴리곤을 만들기 위해 Vector/Create Polygon Layer을 사용하십시오. 그리고 닫힌 폴리곤을 원하시면 Edit/Line Editor/Form Polygon 을 사용하세요.

Step 8. 필요한 경우 Parcel에 ID를 할당하시고 벡터 데이터를 저장하십시오.



3. 토양도 및 홍수지도(Soil & Flood Maps) 자동벡터화

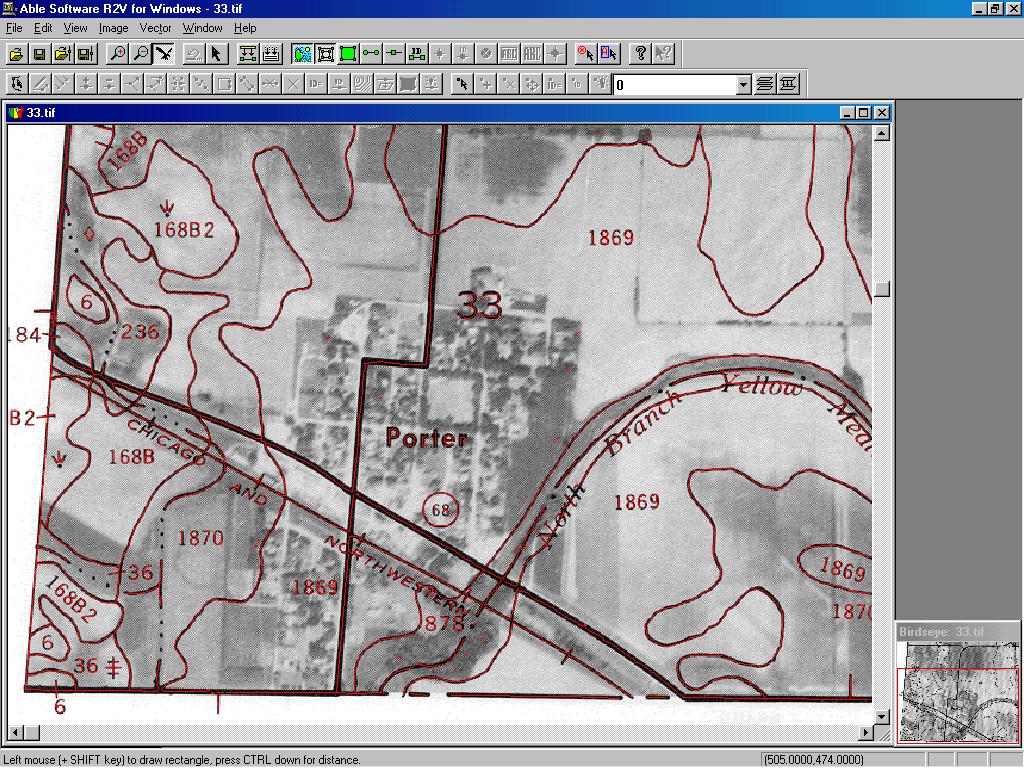

토양도 자동 벡터화

여러분의 토양도가 1-Bit 흑백으로 스캔되었다면, 모든 Parcel 경계를 자동으로 벡터화할 수 있습니다.

토양도가 항공사진위에 그려진 것이라면 그레이스케일로 스캔하십시오.

배경과 라인을 구별하기 위해 Image/Set Image Threshold를 사용하십시오.

혹은 배경을 제거하기 위해 Image/Remove Background을 사용하십시오.

모든 경계선들을 그리기 위해 Vector/Auto Vectorize를 선택하십시오.

모든 폴리곤을 닫기 위해 Vector/Create Polygon Layer 기능을 사용하십시오.

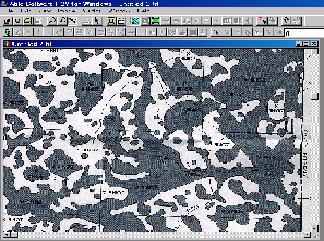

홍수 지도(Flood Map) 벡터화

홍수 지역이 다른 색으로 되어 있다면, 칼라 영상으로 스캔하여 Boundary Line 모드를 이용하여 홍수 지역만 벡터화할 수 있습니다.

처리해야 할 지도가 많다면, R2V의 배치 처리 모드를 사용하여 모든 지도들을 한가지의 처리 스크립트를 사용하여 벡터화할 수 있습니다.

4. 항공사진 및 위성 영상을 이용한 지도 제작

항공사진 과 위성 영상으로부터 지도 제작

항공 사진과 위성 영상은 컴퓨터를 활용한 지도 제작에 필요한 많은 정보를 제공합니다.

R2V를 사용하여 항공사진 혹은 위성 영상으로부터 벡터 경계를 추출하거나 거리(streets) 및 도로(Road) 등을 따라 벡터로 나타낼 수 있습니다.

분류(Classified)된 영상이면, Vector/Auto Vectorize 명령으로 단지 하나의 명령으로 모든 클래스(Classes)에 대한 지도 레이어들을 제작할 수 있습니다.

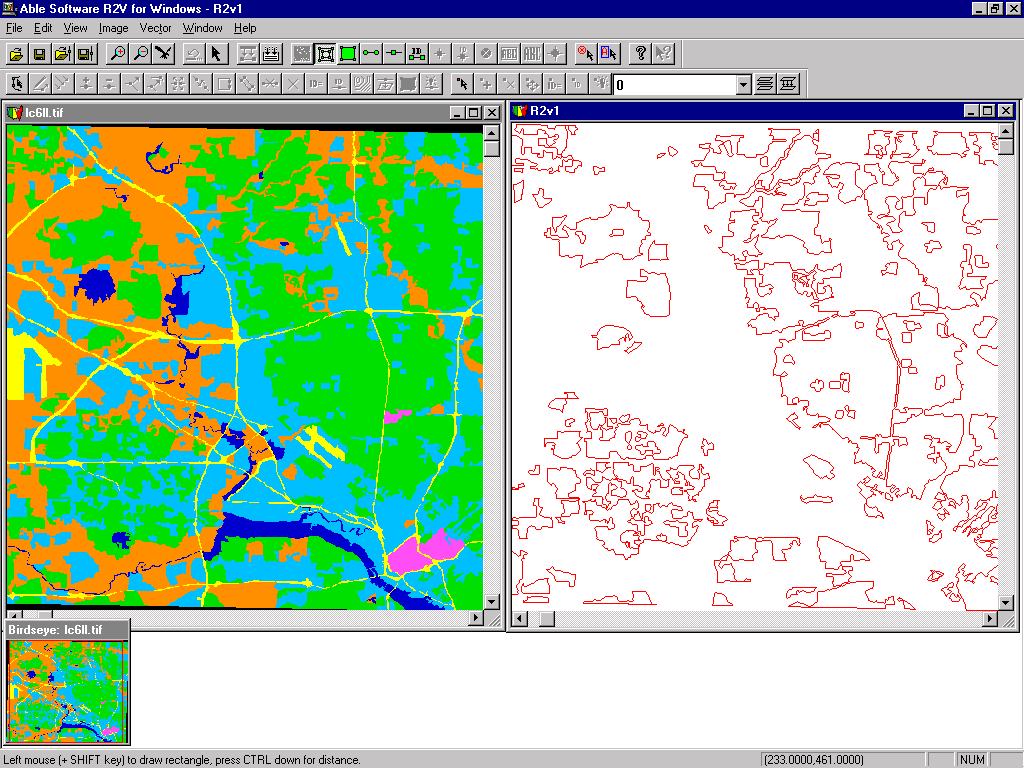

아래 그림은 SPOT 영상을 이용하여 지도를 만든 사례있습니다.


항공사진 혹은 위성 영상을 이용한 기존 지도 업데이트 하기

R2V는 Image Geo-Referencing을 위해 GeoTIFF, World File 및 TAB 파일을 지원합니다. 여러분의 데이터를 업데이트 하기 위해 단순히 해당 영상과 벡터 지도를 R2V로 불러오면 됩니다.

여러분의 지도를 최신 정보로 업데이트 하기 위해 사용이 쉬운 Line Editor를 사용하십시오.
