MetalPack

Modules package dedicated to solve to metallurgical analysis.



Discription
MetalPack 모듈은 다음과 같은 일반 기준에 따라 금속학적 분석/해석 방법을 제공합니다:
  • Phase Rating
  • 포유물 등급(inclusion rating, ASTM E45 / DIN 50602)
  • 결정 크기(ASTM E112, ISO 643)
  • 탈탄 정도(decarburization depth) (NF EN ISO 3887 / ASTM E1077)
  • 미세구조 배향 (ASTM E1268)
  • 코팅 두께 (NF EN ISO 1463)

standards

포유물 등급(Inclusion Rating)

이 모듈은 ASTM E45(방법 A & D)와 Din 50602 기준에 따라 포유물 등급을 산정한다. 포유물 유형을 다음 네 가지로 분리하여 분류할 수 있습니다:
  • ASTM E 45 기준용: A, B, C, D,
  • DIN 50602 기준용: SS, OA, OS, OG.

결과값은 스프레드시트에 요약되어 표시되며, 획득한 원형 이미지에 색상 마스크(오버레이)를 표시하여 육안으로도 쉽게 식별할 수 있습니다. 등급(class)에 따라 각각 적색, 녹색, 청색 그리고 자주색으로 표현됩니다.

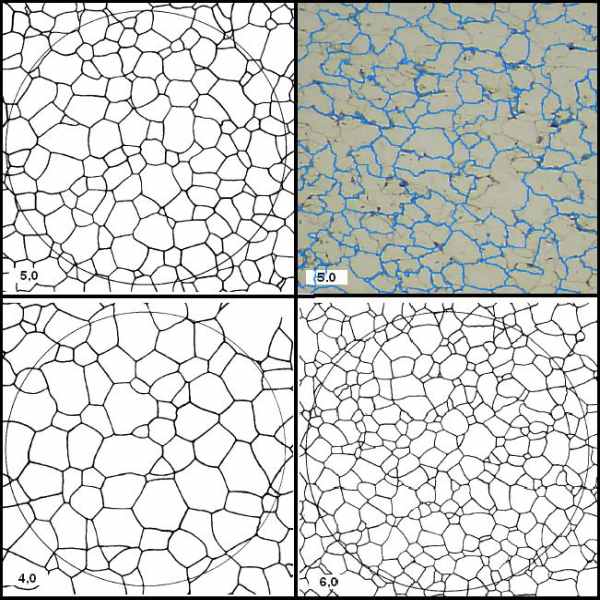

결정 크기 측정(Crain Sizing)

이 모듈은 다음 방법을 적용하여 강철 결정 크기 분석을 계산합니다:

  • 표준 모델 보드(boards)를 이용한 육안 비교(동일 눈금으로 표시 됨)
  • ASTM E112 기준. 이 기준에 명시된 2가지 절차를 적용: 면적 측정법(planimetry으로 Jeffries라고도 함)과 선형 절편법(Linear intercept one);
  • 면적 측정법 등 선형 & 원형 절편법을 이용하는 NF EN ISO 643 기준 .

Phase Rating

이 모듈을 사용하여 합금 표본의 Phase Rating을 쉽고 정확하게 정량화할 수 있습니다.
또한, 개별 가용 Phase의 영역에도 접근할 수 있습니다.

코팅 두께(Coating Thinkness)

이 모듈을 적용하여 NF EN ISO 1463 표준에 따라 코팅 두께를 측정할 수 있습니다. 이 애플리케이션은 기준 등급에 따라 코팅을 탐지한 후에 이미지 내의 5개 점안에서 그 너비를 측정합니다.

탈탄 정도 측정(Decarburization Depth)

이 모듈을 사용하여 NF EN ISO 387과 ASTM E1077 기준에 따라 강철의 탈탄 정도를 산출할 수 있습니다.
전체, 한 부분 그리고 전역 탈탄 거리를 파악할 수 있습니다. 또한 측정 회수를 매개변수화하여 산출할 수도 있습니다.



Technical Specifications

MetalPack is compatible with the following operating systems :

  • Windows XP 32/64bits,
  • Windows Vista 32/64bits,
  • Windows 7

Needed features :

  • 2 Go RAM

*그림을 클릭하면 영상을
볼 수 있습니다.
◈Grain sizing: ASTM E112
◈Grain sizing: ISO 643
◈Phase rating
