Visilog7 옵션 모듈 :  Stage 모듈   /   3D 모듈   /   Multi-Core 모듈   /   Fibre 모듈



Stage Module

이 모듈은 많은 분야에서의 분석 수행을 쉽게 하기 위해 개발되었습니다. 통계가 매우 많은 샘플 수가 필요할 때마다 이 모듈이 필요한데, 이 샘플 수는 수십여가지의 분석 또는 수백여개의 영상들을 통해서 만 얻을 수 있습니다. 이에 대한 예로, 셀(cell) 테스트, 순도(fineness) 테스트, 또는 야금 샘플을 제어 등이 있습니다.

Stage 모듈은 이들 분석을 보다 쉽게 하기 위한 장비를 조정하기 위해 개발되었습니다 - 자동화된 테이블 그리고, 대다수의 경우, 현미경 또는 쌍안 확대경 등

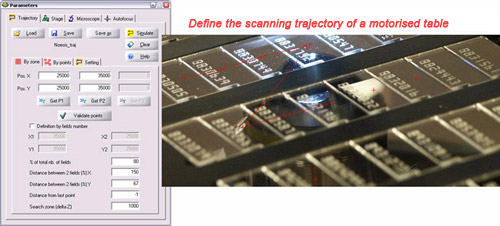

사용이 편리한 사용자 중심의 인터페이스는 형식의 또는 인터랙티브한 데이터를 이용하여 디스크 스캐닝 궤적을 정의하기 위해 사용되기도 합니다. 이들 궤적(trajectories)은 분석 영역, 영역내에서 선택된 필드들 그리고 제안된 궤적 목록으로부터 선택된 자동 초점 궤적을 정의합니다.



이 모듈에서의 분석은 궤적(trajectory)를 VBA 매크로에 연계시켜 각 필드에 대해 실행할 수 있습니다.

이 모듈은 가장 단순한 것부터 매우 복잡한 것에 까지, zstack 획득 또는 다중 획득(형광(fluorescene)의 경우와 같은) 등을 포함한 분석 기능을 개발할 때 사용합니다.

이 모듈은 Xpert 또는 Toolkit 버전에서 사용할 수 있는 모듈이며, 이 모듈을 사용하기 위해서는 별도의 특수 라이센스 키가 필요합니다.



3D Module

이 모듈은 3D 영상을 처리, 정량화하고 디스플레이 해줍니다.

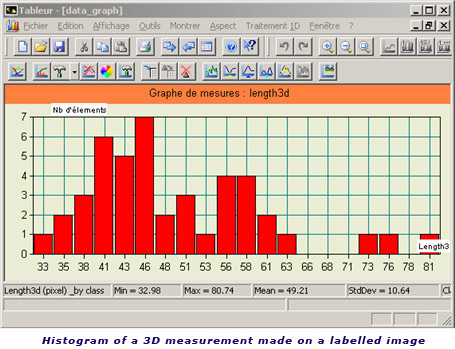

또한, 3D 영상에 대해 Visilog의 2D 명령어들을 사용할 수 있습니다. 예를 들면, 측정, 스레쉬홀드, 모핑(Morphing), 필터링, 분석, 분수계(watershed) 등...

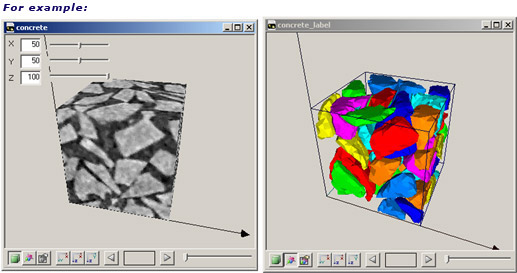

3D 분수계(watershed) 알고리즘과 분자 라벨링을 이용하여 분자를 분리하고, 영상 복원(Reconstruction) 기법을 이용하여 3D를 표현한 예: 3D 객체를 4면체(tetrahedron)로 표현함.

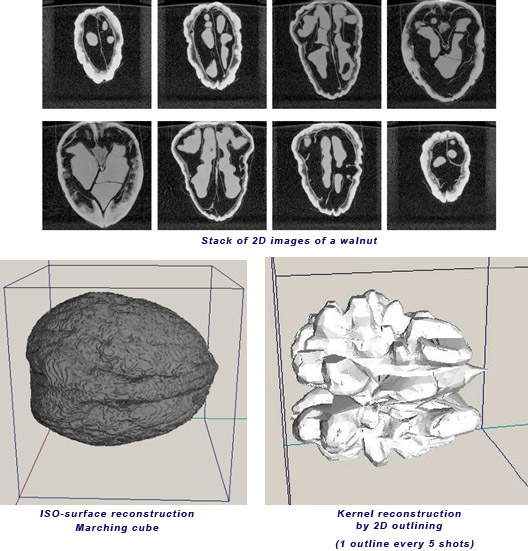

이 모듈은 2D 영상 시리즈들을 쌓아서 3D 영상을 구성하는데 사용한 예입니다. 비슷한 방식으로 3D 영상을 선택한 각도에서 잘라 볼 수 있습니다.

이 모듈은 Xpert 또는 Toolkit 버전에서 사용할 수 있는 모듈이며, 이 모듈을 사용하기 위해서는 별도의 특수 라이센스 키가 필요합니다.

3D 모듈 더 자세히 보기



Multi-Core Module

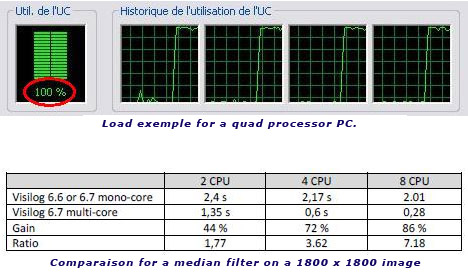

이 모듈은 많은 영상 처리 명령들을 병렬 처리 할 수 있게 해줍니다. Visilog는 계산 시간을 단축시키기 위해 모든 프로세서들을 사용함으로써사용자의 컴퓨터 성능을 최적화 해줍니다.

이 모듈은 Xpert 또는 Toolkit 버전에서 사용할 수 있는 모듈이며, 이 모듈을 사용하기 위해서는 별도의 특수 라이센스 키가 필요합니다.



Fibre Module

이 모듈은 섬유(Fiber)를 분석하고 특별히 섬유의 길이와 두깨를 측정하는데 사용됩니다. 섬유의 특이성은 먼저 두 측정 사이의 비율이고 두 번째는 겹침으로 인하여 영상이 많은 교차점들을 갖는다는 점입니다.

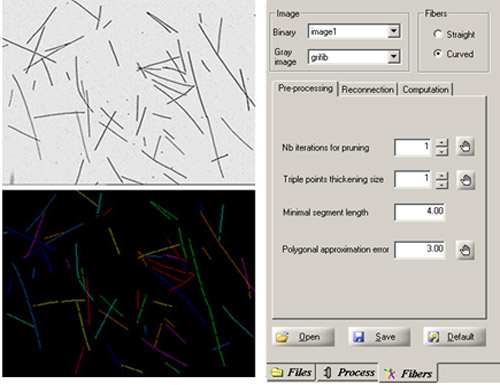

이 분석은 영상 처리의 시리즈를 이용하고 교차점들을 관리하기 위한 귀납적 분석이 뒤 따릅니다. 특정 인터페이스는 관련 중간 결과들을 보여줌으로써 파라미터들의 조정을 쉽게 해줍니다. 파라미터 설정들이 완료되면, 하나의 명령으로 영상을 처리할 수 있습니다.

효율적인 판단을 위해, 이 모듈은 두 개의 알고리즘을 사용하는데, 하나는 "Straight Fibers(예들들어 glass fibers)에 특화되었고, 다른 하나는 모든 fibers에 사용할 수 있습니다.

특수 보정 유틸리티들은 분석으르 완성하고 결과를 리프레시(refresh)하기 위해 사용합니다.

이 모듈은 Xpert 또는 Toolkit 버전에서 사용할 수 있는 모듈이며, 이 모듈을 사용하기 위해서는 별도의 특수 라이센스 키가 필요합니다.
