What's New in Grapher v16?

Grapher 16 버전이 2020년 4월에 출시 되었습니다. Surfer 18과 마찬가지로 사용자의 편의성 및 효율성을 향상에 초점을 맞추어 개발하여 작업 흐름의 효율성을 높여서 작업 시간을 크게 단축할 수 있게 되었습니다. 또한, 사용자들이 일반적으로 가장 많이 요구한 기능들을 업데이트 하도록 노력하였습니다. 주요 업데이트 내용을 아래에 정리하였습니다. 새로운 기능 및 업데이트 전체 목록에 대해서는 온라인 도움말을 참고 바랍니다.

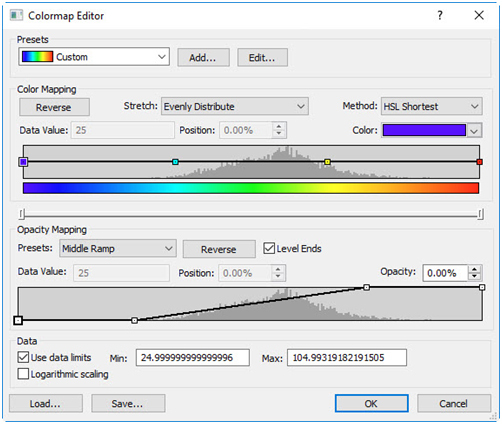

1. 새로운 컬러 맵(colormap) 편집기

보다 유연하고 강력한 새로운 컬러 맵 편집기를 사용하여 사용자 맞춤형으로 표현할 수 있습니다.
• Preset(사전설정) 드롭 메뉴에서 사전 설정을 추가, 제거, 이름 변경, 재정렬 등의 기능들을 추가
• 별도의 색상 매핑 및 불투명도 매핑을 활용하여 사용자의 데이터를 잘 표현하는 방법을 보다 세밀하게 제어할 수 있습니다. 채우기를 점진적으로 투명하게 또는 불투명하게 설정하거나, 불투명도를 삽입하거나 삭제하여 필요한 투명도 설정을 얻을 수 있음.
• 색상 지도 및 불투명도 지도 뒤에 있는 히스토그램은 데이터의 분포를 보여 주므로 데이터의 적절한 표현을 위해 더 많은 색상이나 불투명도 설정이 필요한 곳을 쉽게 확인 가능.
• 칼라 맵 스트레칭을 균등하게 분포(각 노드간 균등한 간격) 또는 같도록 변경(예: 동일한 양의 데이터가 각 노드 쌍 사이에 있도록 노드들을 배치하는 동일한 영역 스트레칭)
• 각 노드 간 색상 그라데이션 해석 방법을 변경하려면 컬러 맵 방법(colormap method)을 변경하십시오.
• 색상의 작은 변화를 강조하기 위해 컬러 맵 색상들을 선형으로 또는 대수적(logarithmically)으로 크기 조정

새로운 컬러맵 편집기는 색상 지도와 불투명도 지도를 훨씬 더 잘 제어할 수 있는 기능들을 제공

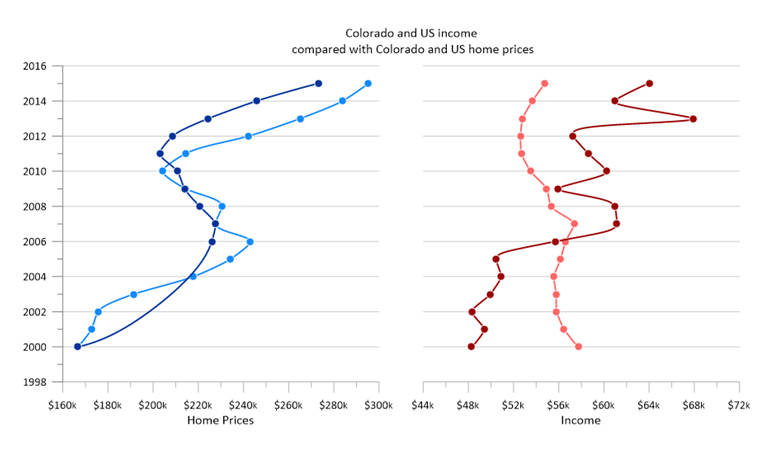

2. 여러 축들에 걸쳐 격자 선들을 표출 가능

여러 축들에서 격자 선들을 공유할 수 있는 기능으로 이전 버전에서도 보다 훨씬 정확하고 쉽게 데이터 세트들 간의 상관 관계를 표현할 수 있게 되었습니다. 격자 선들을 켜고 Property Manager에서 단순히 Share grid line의 확인란을 체크하면 다른 모든 교차 축들과 공유할 수 있습니다.

여러 X축들에서 공유되는 Y축 격자 선들은 데이터를 나란히 그래프화하여 상관관계를 표출하는데 유용함.

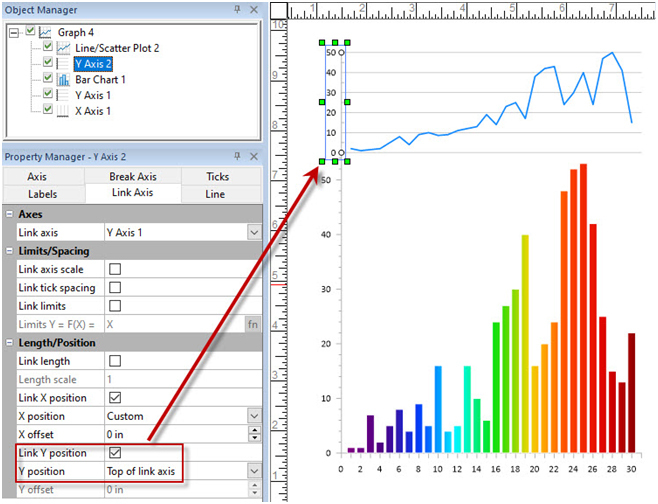

3. 한 축의 위치를 다른 축의 위치에 연결

이전 버전의 Grapher에서 강력한 축 옵션 기능이 있었지만, 지금까지는 페이지 단위(unit)의 정적 오프셋으로 위치 연결이 수행되었습니다. 따라서, 연결된 축의 크기를 조정한 경우 이 값을 매번 변경해야 했습니다. 새 버전에서는 연결된 축의 상단, 하단, 왼쪽 또는 오른쪽에 하나의 축의 위치를 동적으로 연결합니다. 또한, 페이지 단위(unit)로 특정 거리를 설정할 수 있는 맞춤형 옵션도 제공합니다.

한 축의 위치를 다른 축의 위치에 연결하여 그래프의 크기 및 위치를 동적으로 쉽게 변경할 수 있음

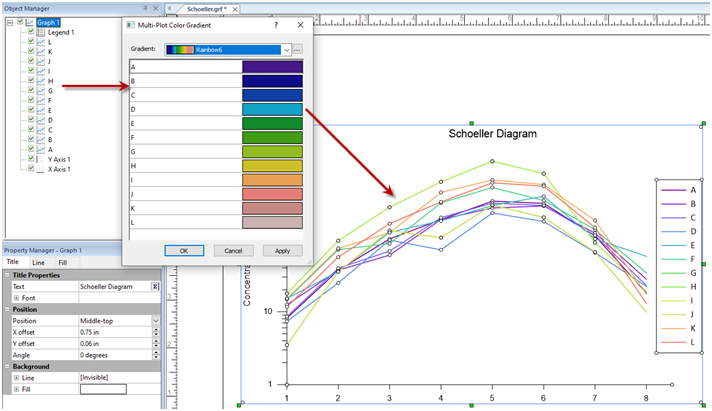

4. 여러 플롯(Plots)에 그라디언트(gradient) 할당 기능

플롯(Plot)을 다량 편집하여 특정 그라디언트(gradient)를 할당하여 플롯 각각을 설정하는 시간과 노력을 줄이는 동시에 최소한의 노력으로 즉시 차별화된 그래프를 만들 수 있습니다. 새롭고 편리한 이 기능을 사용하려면, 먼저 그래프를 선택 후 Graph Tools | Plot Tools | Change Colors 메뉴를 클릭하십시오.

한 그래프 안에 적용 가능한 모든 플롯에 그라디언트를 적용하여 각각의 플롯을 주변 플롯과 쉽게 구별할 수 있음

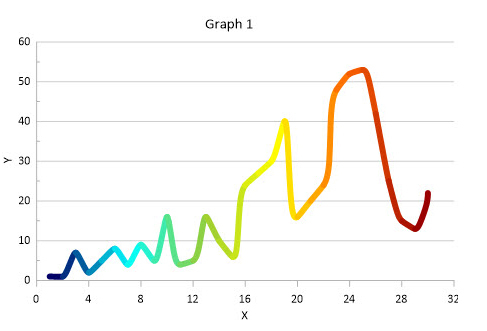

5. 그라디언트 컬러 맵을 기반으로 처음부터 끝까지 선형 플롯을 채색하기

선명도를 높이면서 순환 전압 전류 곡선(Cyclic Voltammetry curves)을 표시하거나, 오래된 선형 플롯을 튀는 색상으로 돋보이게 할 수 있습니다. 워크 시트에 있는 데이터 점 순서에 연결된 그라디언트를 이용하여 처음부터 끝까지 전체 선형 플롯을 채색할 수 있는 기능을 추가하였습니다.

처음부터 끝까지 그라디언트로 선형 플롯을 표출할 수 있음

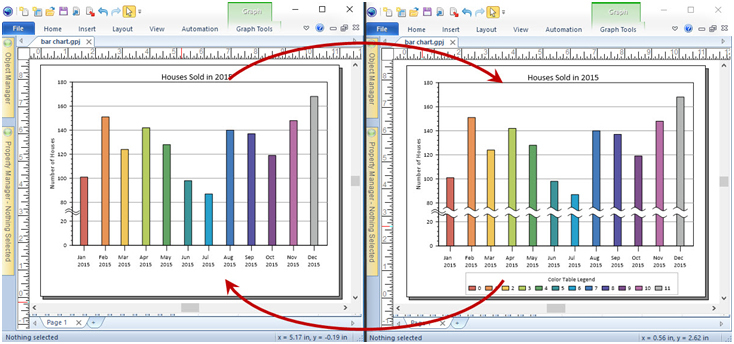

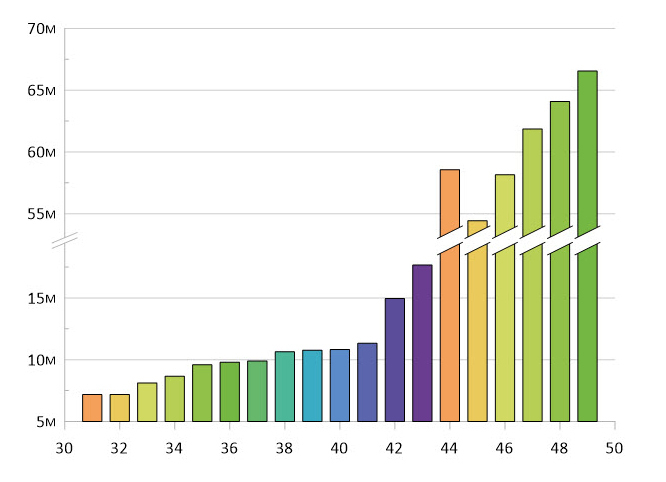

6. 축 브레이크가 있는 바 차트에 심볼 추가 기능

바 차트에 브레이크 축 표시를 사용자 맞춤형으로 조절할 수 있습니다. 격자 선들, 빈 공간, 축 브레이크 심볼 또는 사용자 정의 심볼을 추가하여 브레이크(단절)이 플롯에 영향을 주는 곳을 표시할 수 있습니다.

Bar chart bars can be broken with the axis break symbol to show where the break affects the bars.

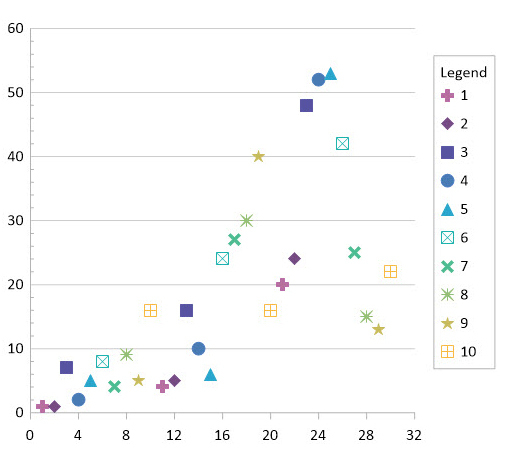

7. 색상 테이블 및 심볼 테이블을 위한 범례

Scatter 플롯에 있는 점들을 심볼 테이블을 적용하여 빠르고 쉽게 차별화된 그래프를 그릴 수 있습니다. 마찬가지로, 색상 테이블을 적용하여 바 차트의 색상들 또는 다른 플롯 유형들을 구별할 수 있습니다. 이제 심볼 테이블과 색상 테이블을 범례에 추가하여 이러한 심볼 및 색상들이 나타내는 것을 보다 쉽게 전달할 수 있습니다. 일단 범례를 만들면, 항목의 이름을 개별적으로 변경할 수 있습니다.

심볼 테이블이나 색상 테이블에 범례를 추가하여 각 심볼이나 색상이 나타내는 바를 쉽게 전달할 수 있음.

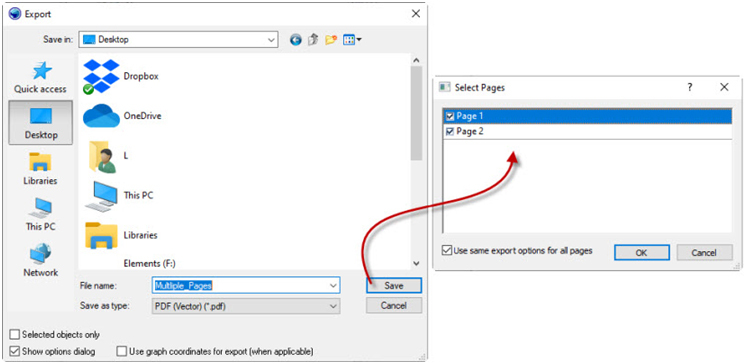

8. 다중-페이지 문서로부터 여러 페이지들을 출력 및 내보내기

각 페이지에 대해 동일 또는 고유한 내보내기 옵션을 이용하여, 다중-페이지 플롯 문서에서 일부 또는 모든 페이지들을 자체 출력 파일로 내보내기 또는 출력할 수 있습니다. 단순히 File | Export Multiple Pages 또는 File | Print Multiple Pages을 클릭한 다음 안내에 따라 저장함으로써 여러 파일을 한번에 저장하여 시간을 절약할 수 있습니다.

다중-페이지 플롯 문서의 여러 페이지들을 한번에 출력/내보내기

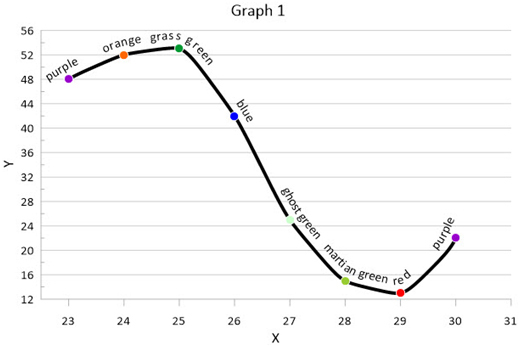

9. 플롯(plot) 라인의 각도에 따라 플롯 라벨을 표출하기

그래프 선을 따라 라인 플롯 라벨의 각도를 조절하여 라인 플롯의 미적 감각을 향상시켰습니다. Property Manager에서 ‘Label along line” 옵션을 체크만 하면 라인 플롯의 곡선을 따라 라벨의 위치를 배치합니다. 또한, 새로 추가된 ‘Offset along line’ 옵션을 적용하여 라인을 따라 표출할 라벨의 오프셋을 조정할 수 있습니다.

선형 그래프의 곡선을 따라 라벨의 각도를 조절하여 표출이 가능

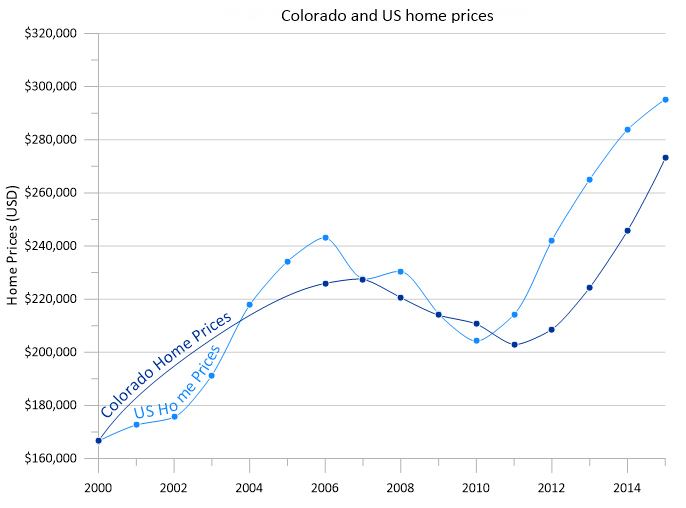

10. 선형 플롯(plot) 위에 플롯의 이름들을 표시

각 플롯 위에 라벨을 지정하여 그래프의 선명성을 향상시킬 수 있는 새로운 기능이 추가 되었습니다. Property Manager에 새로 추가된 Title 페이지에서 플롯 라벨들을 사용자 맞춤형으로 설정할 수 있으며, 플롯 이름에 링크할 수 있기 때문에 플롯 이름이 변경되면 자동으로 업데이트 됩니다.

색상이 동일하거나 유사한 선 그래프들을 구별하기 위한 플롯 라벨을 추가해 보세요.

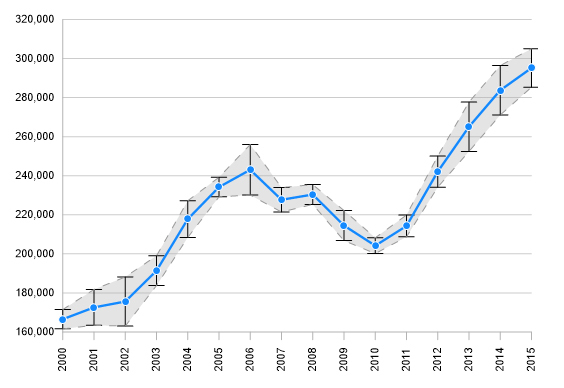

11. 연결된 에러 바들(error bars)을 채우기

에러 바들을 연결하는 선들의 사이를 색으로 채워서 에러 범위를 잘 보이도록 하여 데이터 측정의 한계를 시각적으로 잘 전달할 수 있습니다.

연결된 오차 막대들의 사이를 채워서 데이터가 덜 정확한 영역에 적절한 주의를 둘 수 있음.

12. 강화된 파일 공유 기능

Global Mapper Preview 16부터, 파일 형식을 직렬화 하여 , 이후의 모든 버전에서는 모두 동일한 파일 형식을 사용합니다. 이 기능 덕분에 이전 파일 형식으로 다시 저장하지 않고도, Grapher v18 또는 17 파일을 Grapher v16에서도 열 수 있게 되었습니다. 따라서, 다른 버전을 사용하는 동료들 사이에 파일 공유가 매우 쉬워졌습니다.

이전 버전으로 저장하지 않고 Grapher v16에서 향후 버전의 파일을 열 수 있음. 물론 새로운 기능들이 적용된 부분은 이전버전에서 열 때 배제됩니다.
