What's New in Grapher v20?

Grapher 20에는 흥미로운 많은 기능들이 추가되었습니다. 그래프를 그리는 목적은 데이터를 누구나 쉽게 이해할 수 있게 하는 것입니다. 사용자들의 요청에 초점을 맞추어 개발하도록 노력했습니다. Grapher 20에서 축(Axis)의 유연성을 높이고 그래프와 범례에 새로운 기능들을 추가했고, 이전보다 더 많은 사용자 맞춤형 기능들을 제공합니다. 새로운 주요 기능들은 아래와 같습니다.

축(Axis) 기능 개선 사항들

1. 단일 축에 여러 개의 구분선(Breaks)

축 구분선 제어 기능이 크게 개선되었습니다. 이제 각 축에 2개 이상의 구분선(Break)을 추가할 수 있습니다 – 사용자가 원하는 만큼 나누기(구분선)를 추가할 수 있습니다. 나누기는 사용자가 원하는 심볼 또는 구분선 표시기로 표시할 수 있고, 축을 따라 원하는 위치에 배치할 수 있습니다.

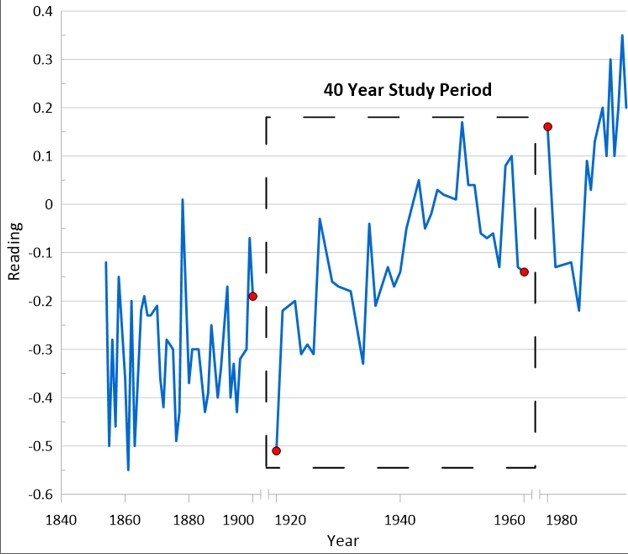

x 축에 2개의 구분선(Breaks)을 보여 주는 Line/Scatter 그래프

2. 연결된 축들의 역 관계

이제 상위(Parent) 축과 하위(Child) 축 간의 역 관계를 이용하여 축들을 서로 연결할 수 있습니다. 이 새로운 기능을 사용하면, 아래의 Arrhenius 그래프에서 볼 수 있듯이, 온도와 활성 에너지의 관계와 같은 역 관계를 그릴 수 있습니다. 이러한 링크 축 관계는 다음 형식의 함수일 수 있습니다:

• Y=1/X
• Y=X-n
• etc.

새로운 기능인 링크 눈금 위치(Link tick position) 옵션을 사용하면, 연결된 2개의 축 사이에 격자 선들을 균등하게 그릴 수 있기 때문에 그래프를 깔끔하고 전문성 있게 표출합니다.

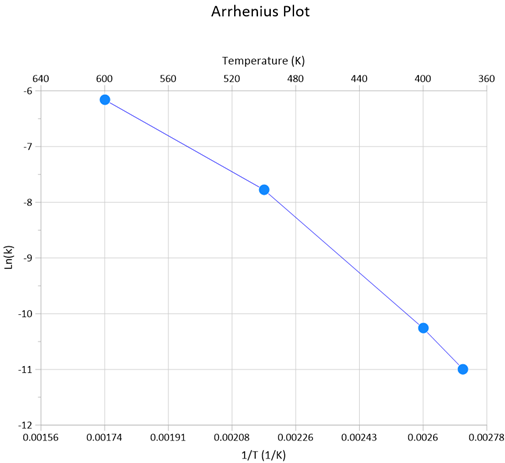

Grapher의 새로운 기능인 Inverse Linked Axis 기능을 이용하여, 온도(K)는 온도(1/T)의 역수를 갖는 연결된 X 축 방정식을 이용하여 표출함.

3. Log10 과Ln 눈금 축들을 더 작은 눈금으로 분할

축에 대해 사용자가 원하는 작은 눈금/공백의 수를 지정할 수 있습니다. 이전 버전에서는 주요 눈금 사이에 9개의 분할만 허용했지만, 이제 표현할 보조 눈금의 개수를 제어할 수 있습니다. 이 값을 90으로 설정하여 각 구분 사이에 추가적으로 10을 표현할 수 있습니다.

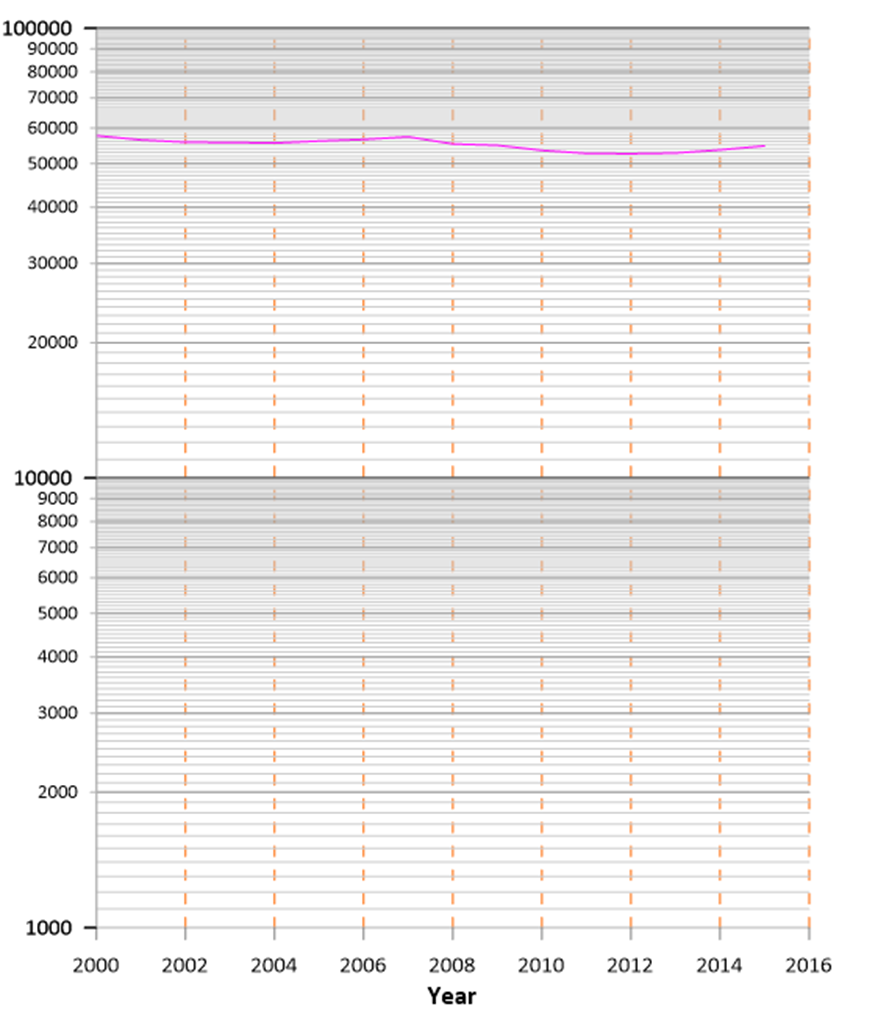

대수(Logarithmic) 축 눈금 분할과 격자 선들을 세밀하게 제어 가능

4. 눈금 라벨 - X 및 Y 방향으로 오프셋

X 및 Y 축 상의 눈금 표시 라벨의 위치를 제어할 수 있습니다. X 및 Y 방향의 오프셋을 제정하여 필요한 위치에 정확하게 라벨을 배치할 수 있습니다.

Y축과 그래프 라벨에 컴팩트 라벨 형식으로 데이터를 표출(왼쪽), 동일한 데이터를 비율 라벨 옵션을 적용하여 표출(오른쪽)

Plot improvements

5. 누적/인접 히스토그램

Grapher의 Bar 차트에서 사용할 수 있는 누적(stacking) 옵션과 유사하게, 이제 동일한 누적 또는 인접 설정과 함께 다중-히스토그램을 그릴 수 있습니다. 매년 수집되는 데이터들에 대한 변화 패턴과 같은 데이터 세트들 간의 분포를 쉽게 비교할 수 있습니다.

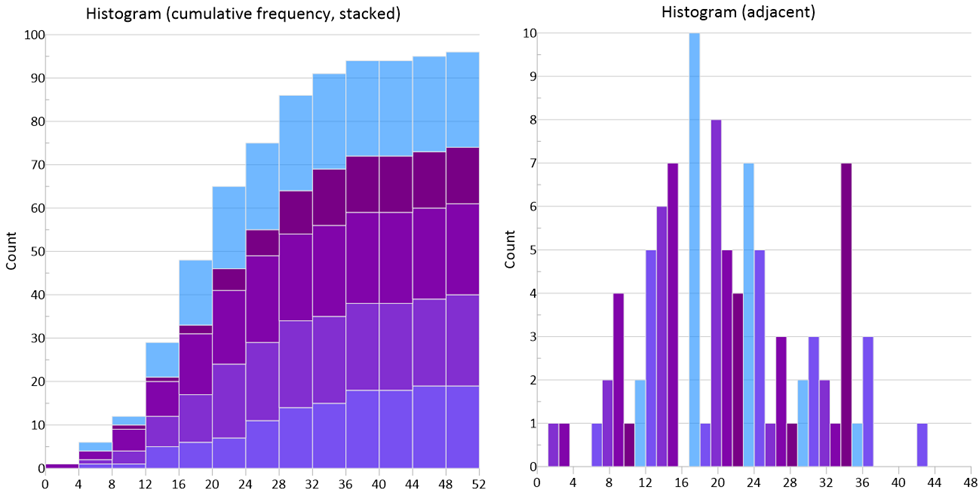

새로운 기능인 누적(Stacked) 및 인접(Adjacent) 제어를 이용하여 표출한 5개의 히스토그램

6. Class Scatter Plot classes 삭제 및 재정렬

이제 텍스트 및 숫자 유형 클래스 모두에 대해 개별 클래스를 삭제하고 재정렬할 수 있습니다. Reset Names 버튼을 클릭하여 사용자 맞춤형 이름의 클래스들을 쉽게 기본 클래스들로 복원할 수 있습니다.

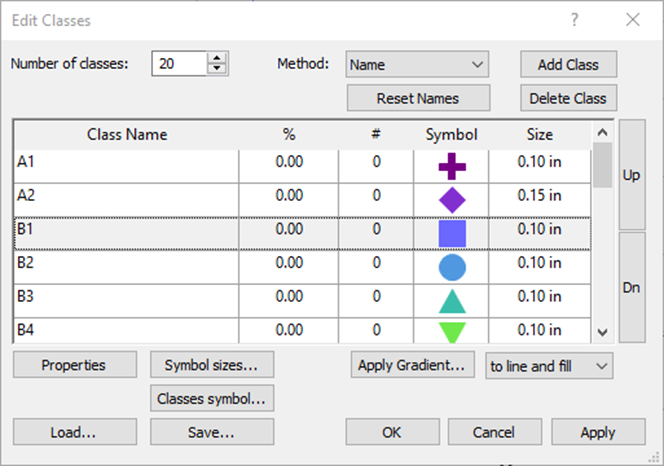

새로운 기능인 Edit Classes 대화상자를 이용하면, 클래스들을 훨씬 쉽게 사용자 정의할 수 있습니다; 워크시트에서 데이터를 편집할 필요 없음.

7. 범례 기능 개선

새로운 범례 유형인 Plot Legend가 추가되어 Grapher 전반에 걸쳐 일관된 범례를 만들 수 있게 되었습니다. 이 범례 유형은 Graph Tools 탭의 리본에서 만들 수 있고, 다음과 같은 모든 플롯 별 범례 유형을 만들 수 있습니다:

• Class Plot Legend
• Bubble Plot Legend
• Wind Speed Legend
• Color Scales
• etc.

속성 관리자 (Property Manager)에서 범례 생성을 위한 제어 기능이 제거되었고, 그 대신 앞서 언급한 리본(Ribbon)을 통해 생성할 수 있습니다.

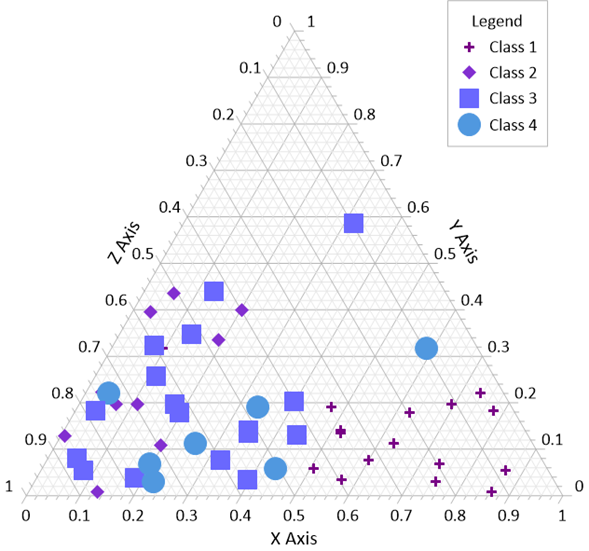

새로운 Plot Legend를 이용하여 그린 Ternary Class plot

8. 3D Plot 투명도

그래프에 투명도를 적용하여 3D 그래프의 모양을 향상시킬 수 있습니다. 개별 Z 값 또는 범위에 대한 투명도 설정 제어를 포함하여 칼라맵(Colormap) 편집기의 모든 투명도를 제어할 수 있습니다. 3D Surface 및 3D Bubble Plots을 포함하여 모든 3D Plot 유형에 투명도를 적용할 수 있습니다.

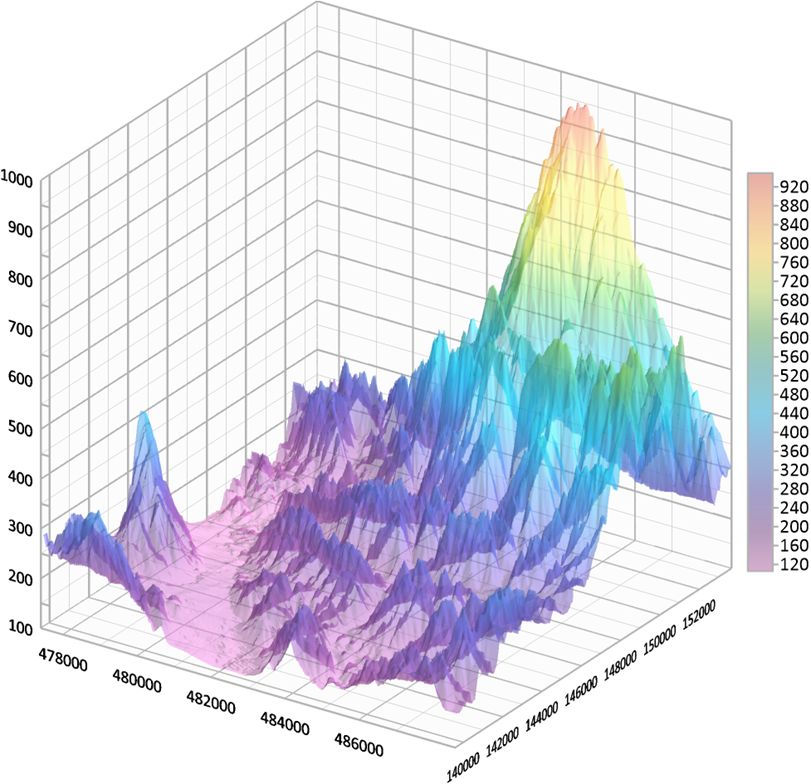

투명도를 적용한 3D Surface Grid plot

일반적인 개선 사항들

9. 복사 / 붙여넣기:

• 페이지 복사 (Duplicate page)

하나의 전체 페이지와 그 안에 있는 모든 콘텐츠를 복사합니다. 페이지들은 Plot 창 하단에 탭으로 표시됩니다. 특정 페이지에서 마우스 우-클릭 후 표시되는 메뉴에서 “Duplicate” 메뉴를 선택하여 해당 페이지와 그 안에 있는 그래프들 및 그려진 객체들을 포함한 모든 객체들을 복사합니다.


• 객체들을 복사 (Duplicate objects)

리본(Ribbon)에 있는 새로운 Duplicate 명령은 선택한 객체들과 정확히 일치하는 사본을 만듭니다. 그래프, 플롯, 축 및 텍스트와 같이 그려진 객체들을 쉽게 복사합니다.


• 여러 플롯을 하나의 그래프에 붙여넣기

후속 플롯에 적용하여 여러 플롯(Plots)을 새로운 그래프에 붙여 넣는 것이 더 쉬워졌습니다. 여러 플롯들을 한번에 붙여 넣고자 할 때 시간을 크게 절약할 수 있습니다. 그래프와 축 등을 개별적으로 붙여 넣을 필요 없이 한번에 복사하여 붙여 넣을 수 있습니다.

10. 그외 업데이트 사항들

• 신뢰 구간 (Confidence Interval): CI를 생성하는데 사용된 적합 곡선(Fit curve) 또는 방정식을 나타냅니다.

• 맞춤형 적합 곡선 (Custom fit curve): 속성 관리자(Property Manager)에 Add Function 버튼이 추가됨

• 히스토그램: 워크시트 또는 데이터 필터가 변경되면 자동으로 빈(Bins-계급)을 자동으로 재설정합니다.

• 엑셀 열기: 이 기능은 안정성을 위해 Grapher에서 제거되었습니다. 그 대신 File | Open을 사용하십시오.

• File | Options: Create 버튼을 통해 Plots을 추가할 때 Plot Palette gradient 대신 static color를 사용할 수 있는 새로운 제어 기능

• Plot Symbol: 워크시트의 색상(Color) 열로부터 심볼과 심볼 선 색상을 가져옵니다.
