그래프 타입(Graph Types)

Grapher 7에서 제공하는 30여가지의 그래프 타입중 하나로 여러분의 데이터를 디스플래이할 수 있습니다. 여러개의 그래프 타입을 조합하여 완전히 새로운 방법으로 여러분의 데이터를 표현해 보십시오!! 어떤 그래픽 타입이든 속성을 조절하여 뛰어난 새로운 그래픽을 만들 수 있습니다.

• Line과 Scatter Plot는 데이터를 라인과 심볼로 디스플레이합니다.

  라인과 심볼들을 조합하거나 라인만 이용할 수 있고 심볼만 이용할 수 있습니다. 데이터를 전형적인 2D Line/Scatter 그래프로 그릴 수 있습니다.
• Class scatter plots은 워크시트 칼럼에 있는 데이터 값의 법위에 기초한 심볼들을 그릴 수 있습니다. Class scatter plots에 추가로, regular symbol plots은 칼럼 또는 심볼 테이블에 있는 정보에 기초한 다른 심볼들을 그릴 수 있습니다.


  Class scatter plot은 데이터를 그룹화 또는 워크시트 칼럼의 값들에 기초하여 분류(classes) 하여 심볼로 나타내줍니다.

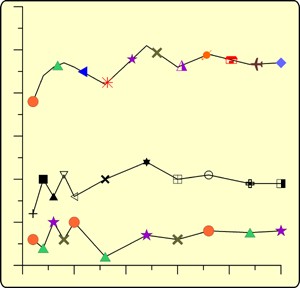

  Scatter plots은 다양하고 반복되는 심볼들을 사용 또는 각 점에 대해 다른 심볼들로 표현할 수 있습니다.
•

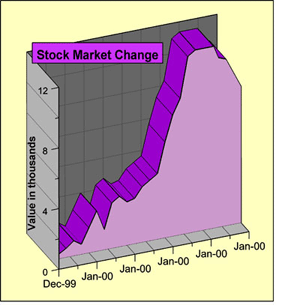

  주석, Curve fit, error bar 및 범례 등을 추가하여 그린 맞춤형 Ribbon/wall Plots 예
  Ribbon/wall plots은 Line Plot과 유사하지만 3D로 보여집니다.
•

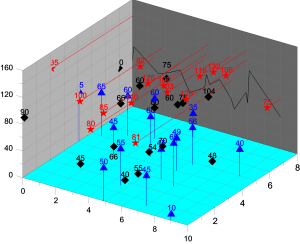

  3D XYZ를 이용하여 3차원에 라인 또는 심볼을 디스플레이
  3개 변수의 점들의 위치를 표시하기 위해 3D Line/Scatter Plot을 사용합니다. 데이터를 라인과 심볼로 디스플레이하고, wall projections, drop 라인, 레이블 등을 추가하여 데이터를 강조하여 표현할 수 있습니다.
• Step(계단형) Plot은 수직과 수평선으로 데이터를 디스플레이 합니다. Step Plot을 2D 혹은 3D로 나타낼 수 있습니다.



  2D 또는 3D에 수평 혹은 수직선으로 Step Plot을 그려 보세요.
• Bubble(방울모양) Plots은 다양한 크기의 심볼로 데이터를 표현합니다. 심볼의 크기는 세번째 변수에 따라 달라 집니다. Bubble 모양을 다른 심볼로 바꿀 수 있고, 2D Bubble Plot으로 3개의 변수를 디스플레이할 수 있고 혹은 3D Bubble Plot으로 4개의 변수를 표현할 수 있습니다. Solid color, Gradient fill color, multipe fill color 혹은 여러 색상의 조합을 이용하여 여러분의 Bubble Plot의 색상을 조절할 수 있습니다.



  평범한 XY 혹은 XYZ 변수에 또 다른 변수가 어떻게 연관되는지 보기 위해
  Bubble Plots을 만들어 보세요.2D 또는 3D로 디스플레이 할 수 있습니다.
• Bar Charts는 데이터를 인접한 또는 쌓은 막대 모양으로 나타냅니다. 수직 또는 수평 모양의 Bar(막대 모양)를 선택하십시오. Bar Chart는 2D 또는 3D로 표출할 수 있습니다. Bar의 위쪽, 아래쪽 혹은 양쪽 모두에 레이블을 표시할 수 있습니다. 또한, error bars를 Bar 차트에 직접 넣을 수도 있습니다.



  수평 혹은 수직 막대로 Bar Chart를 작성해 보세요. Bar Chart에 Error Bar를 추가할 수 있습니다.
• Floating Bar Chart는 두 변수 사이의 차이를 표현합니다. 수직 또는 수평 바를 선택하세요. 2D와 3D Floating Bar Chart중 하나를 선택하세요.
  &ngsp


  2개의 변수로 Floating Bar Charts를 만드세요. 수직 또는 수평으로 디스플레이하기 위해 방위를 바꿔 보세요.
• Function Plots는 수학 함수들을 디스플레이 합니다. Y를 X의 함수 또는 X와 Y가 제3의 변수(T)의 함수인 매개변수(Parametric Equation)를 그립니다. 2D 또는 3D로 표현할 수 있습니다.



  그래프를 그리기 위해 함수나 방정식을 정하세요. 페이지의 어느곳에든 축을
  위치를 정하십시오. 데이터중 관심 추이를 나타내기 위해 축을 나누십시오.

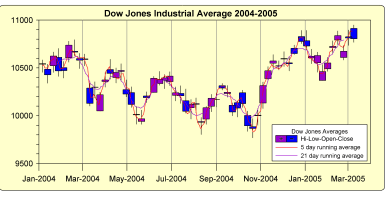

• Hi-Low-Close 그래픽은 각각의 X값에 Y값의 범위를 디스플레이합니다. 이러한 Plots은 일반적으로 Stock Value의 high, low, opening, closing을 디스플레이하는데 사용됩니다. Hi-Low-Close 그래프는 매우 많은 다른 목적으로 활용 가능합니다. Hi-Low-Close 그래프는 새로운 Variation(변화(율)) 즉, 촛대 그래프(Candlestick graph), 라인 또는 바 등과 함께 표현할 수 있습니다.






  rack stock performance with the High-Low-Close Graph. Overlay a best-fit curve to predict future performance. Display as a candlestick plot for even faster one-look analysis.

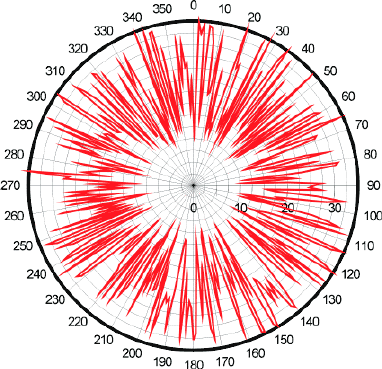

• Polar Graphs는 반지름 거리에 대해 각도(Degree), 라디안(Radian) 또는 기울기(Grad) 데이터를 디스플레이합니다. 각도, 라디안, 기울기 데이터는 Circular Angle Axis상에 디스플레이 됩니다. 두 번째 축은 라디안 축으로 원의 중심으로부터 거리를 보여줍니다.


  Radial Distance에 대한 각도, 라디안, 기울기 데이터를 Polar 그래프상에 표현
• Polar Function 그래프는 수학 함수를 디스플레이합니다. 반지름(Radius)을 각의 함수로 그리거나 반지름과 각도가 제 3의 변수(T)인 매개변수 방정식(Parametric Equation)을 그립니다. 각도 축(Angle Axis)은 각도(Degreees), 라디안 또는 기울기(Grads)일 수 있습니다.


  Polar Function plots은 수학 함수들을 이용하여 곡선들을 디스플레이함.



  Angle axes는 레이블에 대한 텍스트를 표시. 하나의 그래프안에 여러개의 Polar plot을 결합하여 디스플레이함.
•

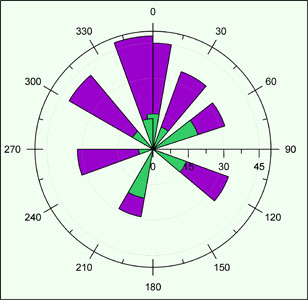

  Polar Bar차트상에 방향 데이터를 막대 그래프로 표현함.
  Polar bar charts는 극 좌표(Ploar Coordinates)에서 두 개의 변수를 직접 비교할 수 있습니다. 일반적인 막대 차트와 유사하게 각이 있는 축에 대해 어떤 변수를 비교할지 결정할 수 있습니다. Polar plots은 수학함수들, 데이터, 바, 또는 classed scatter plot 등을 디스플레이할 수 있습니다. 각도, 라디안, 기울기 데이터로 표시합니다.
•

  Bin 크기, 그리드 라인을 조절하여 디스플레이 할 수 있고, Radial 통계 데이터를 가지고 Rose 다이어 그램상에서 두께를 조절할 수 있습니다.

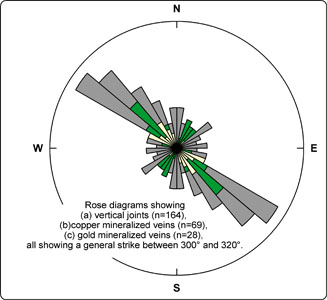

  Rose 다이어그램은 Radial Axis에 대해 각도, 라디안, 기울기 데이터를 디스플레이 합니다. 히스토그램 처럼 Rose 다이어그램은 통계 데이터를 디스플레이 하며, 특정 각도 영역에 속한 사상(event)의 출현 횟수를 보여줍니다. Rose 다이어그램안에서 Bin을 완벽하게 맞춤(Customize) 조절할 수 있습니다.
•

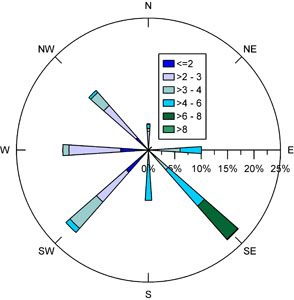

  Wind 차트상에서 바람의 방향에 따라 바람의 속도를 다른 Bin으로 분리하였음.
  Wind Charts는 빈도(Frequency) 대 바람 방향을 그래프화 합니다. Bin은 바람의 속도에 따라 만들어집니다. 빈도는 횟수 , 상대 횟수 혹은 상대 횟수의 비율로 보여줍니다. Bin은 완벽하게 맞춤 조절할 수 있습니다.
• 파이(Pie) 차트는 원의 비율 조각으로 데이터를 보여줍니다. 각각의 데이터 값은 조각(slice)의 크기를 결정하는 데이터의 합으로 나뉜다. 파이 차트를 2D 혹은 3D로 표시합니다.



  파일를 함께 혹은 조각을 따로 디스플레이할 수 있습니다. 하나의 파이 차트상에서
  각각의 조각(Slice)에 어떻게 레이블을 붙일지 선택할 수 있습니다.
•

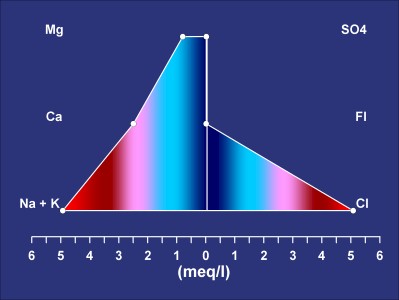

  Stiff plots에 색을 채워 그래프의 의미를 잘 전달하게 할 수 있습니다.
  Stiff diagrams은 수질(water quality)을 디스플레이하는데 사용할 수 도 있습니다. Stiff diagrams은 여러 양이온과 음이온의 상대 농도를 보여줍니다.
•

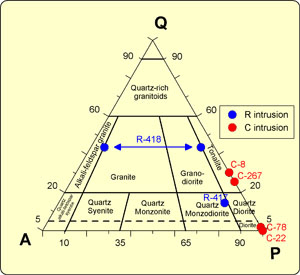

  Ternary 다이어그램을 레이블과 함께 또는 레이블 없이 표시할 수 있습니다. 트랜드(Trend)을 나타내기 위해 점들 사이에 라인들을 추가하십시오.
  Ternary 다이어그램은 3개 축상에 3개 변수의 상대 비율을 보여줍니다. 상대 비율을 백분율 혹은 분수로 보여줄지 선택하십시오. Ternary 다이어그램상의 점들을 연결하기 위해 라인을 추가하십시오. 레이블을 위해 어떤 열(Column)을 디스플레이 하거나 레이블을 위해 상대 비율을 나타내십시오.
• 히스토그램은 데이터를 그룹(Groups) 또는 Bins로 나눕니다. 레이블, Gaussian Fit를 추가하여 Y축을 상대 빈도수로 표시하여 그래프에 변화를 줄 수 있습니다. 2D 또는 3D로 디스플레이 할 수 있습니다.



  히스토그램 그래프에 통계 정보를 표시. Bin 크기와 수를 설정.
•

  Display median, first and third quartiles and outliers in a Box-Whisker plot.
  Box-Whisker plots는 일반적으로 최소, 최대, 중간값(median), 특정 그룹의 상위 및 하위 1/4을 보여줄 때 사용됩니다. 각 박스의 끝에 있는 Caps는 최대 최소값을 나타냅니다.
•
  Vecot Plot은 바람 혹은 기류와 같은 변수의 시작과 끝을 나타내는데 사용합니다. XY 시작 위치를 지정할 수 있고, 끝 점은 각도와 크기 또는 끝나는 XY위치에 의해 정할 수 있습니다.
•
  Contour Plots은 3D 데이터의 2D 표현할 때 유용합니다. Contour Map은 XY 평면 혹은 XZ 평면을 도시합니다. Map은 데이터 파일들 혹은 Surfer의 그리드 파일들로부터 만들 수 있습니다. 디폴트 값으로 색을 채우거나 사용자가 임의로 정하여 채울 수도 있습니다.
•

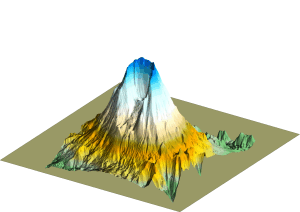

  Surface Maps은 여러분 데이터의 특징을 강조하기 위해 음영과 칼라를 사용할 수 있습니다. Surface Map은 다른 3D Map 종류와 함께 결합하여 사용함으로써, 정확한 그래프를 만들 수 있습니다.

Curve Fits

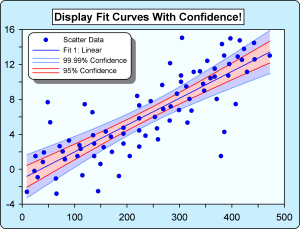

Curve Fitting 루틴은 데이터의 트랜드를 묘사할 수 있도록 도와줍니다. 미리 정의한 적합도(Fits) 또는 맞춤 적합도를 정의하여 그래프에 추가할 수 있습니다. 선과 분산(Scatter) 그래프를 위한 적합도를 디스플레이합니다. Grapher는 사전에 정의한 11개의 Curve-Fitting 알고리즘을 제공합니다. 하나의 Curve에 어떤 수의 Fits든 결합할 수 있습니다. 라인의 스타일, 칼라 그리고 각각의 Fit에 대한 폭을 바꿀 수 있습니다. 응용가능한 통계 자료을 적용할 수 있습니다. 결과로 생길 통계 자료는 클립보드로 복사되거나 Report 윈도우에 디스플레이 됩니다. Fit Curve 데이터를 워크시트로 내보내어 추가적인 통계 자료를 계산할 수 있습니다. Fit Curve를 만들기 위해 사용된 데이터의 범위를 바꿀 수 있고 값의 범위를 바꾸어 Fit Curve들을 따로 따로 디스플레이 할 수 있습니다. Fit curve에 신뢰 구간(Confidence interval)을 추가하여 신뢰 정도를 나타낼 수 있습니다. 신뢰 상한과 하한 경계 사이를 색으로 채워서 확실성을 부각시킬 수 있습니다.

Template Graphs

요구되는 색상, Number Formats, Tick Mark Spacing, 범례 스타일 등을 붙인 그래프를 작성하여 템플릿 그래프로 저장하신 후 다른 데이터 셑에 활용할 수 있습니다.

Project Files

필요한 워크시트와 함께 그래프를 만들어서 프로젝트 파일로 저장하세요. 프로젝트 파일은 사용된 데이터를 파일안에 저장합니다. 그래프가 만들어지고 프로젝트 파일로 저장된 후에, 외부(External) 워크시트는 삭제할 수 있습니다.

Axes

Grapher는 4개의 Aixs Scales을 제공합니다 - Linear, Logarithmic(base 10), Natural logarithmic, probability. Grapher의 기본 설정을 이용할 수 있고 모든 축 파라미터들을 사용자가 정할 수도 있습니다. 축의 눈금(Scale)을 정하고, 축의 길이와 시작 위치를 바꿀 수 있고, 축을 추가하거나 사본을 만들 수 있습니다. 축의 한계점(선)을 변경할 수 있고, 축에 타이틀 붙이기, 그리드 라인 추가, 축 나누기, 축 숨기 등을 할 수 있습니다. 각각의 축상의 Major 및 Minor Tick Frequency와 Spacin을 제어할 수 있고, 단순히 Grapher의 기본 설정을 사용할 수 있습니다. 만약 데이터가 날짜와 시간을 데이터 칼럼중의 하나로 사용한다면, 축의 레이블은 자동으로 날짜와 시간을 생성합니다. 게다가, 수동으로 날짜/시간 레이블을 만들 수 있고, 워크시트로 부터 레이블을 읽어 올 수 있으며, Tick 레이블의 종류를 결정할 수 있습니다.

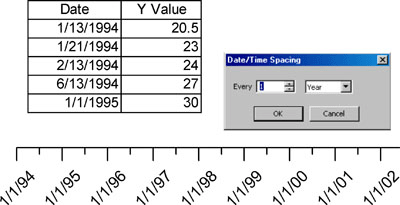

Date and Time Compatibility

날짜와 시간을 워크시트에 데이터 칼럼으로 입력하면 Grapher 5는 자동으로 날짜와 시간 레이블을 축에 생성합니다. 날짜와 시간 값을 이용하여 Curve를 자르고, 축의 최소 및 최대 값을 제한 할 수 있습니다. 축의 표시점(Tick) 기호를 달력 주기로 설정할 수 있습니다. 예를 들면, 한달에 한번, 일년에 두번, 혹은 매 4시간마다....

Error Bars

라인 및 심볼 그래프, Bar 차트에 Error Bar를 표시할 수 있습니다. Error Bars는 평균값, 표본 표준편차, 모집단 표준 편차, 평균의 표준 에러 등의 디스플레이를 위해 사용됩니다. 워크시트에 있는 Custom error bars를 계산하여 그래프상에 디스플레이할 수도 있습니다.

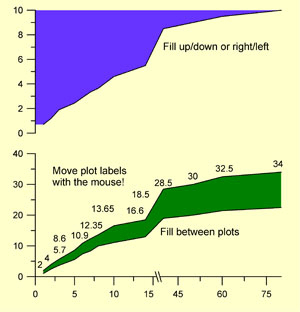

Labels and Curve Filling

거의 모든 그래프 종류에 레이블(Label)을 붙일 수 있습니다. 레이블의 모든 속성 쉽게 바꿀 수 있고, 매우 다양한 형식을 포함하며, 서체(볼드체,이텔릭체 등), 폰트 크기와 스타일, 레이블의 색 등을 바꿀 수 있습니다. 뿐만 아니라, 레이블을 이동시킬 수 있어서 다른 레이블과 겹치지 않게 조절할 수 있습니다. 여러분이 옮기기 원하는 레이블만 선택하여 끌어다가 새로운 위치에 놓으면 됩니다. 위치를 미세 조정하기 위해 키보드를 사용할 수 도 있습니다.
대부분의 그래프들은 Curve Filling을 지원합니다. 색 채우기(Fill)은 두개의 Curves 사이에서 정의 될 수 있으며 혹은 하나의 Curve를 이용하여 정의할 수 도 있습니다. 축의 최소 혹은 최대를 채우기 위해 선택할 수 있고 혹은 사용자가 정의한 데이터를 이용할 수도 있습니다.

텍스트 편집기(Text Editor)

Grapher의 텍스트 편집기를 이용하여 텍스트 오브젝트를 쉽게 추가할 수 있습니다. 텍스트 블록안의 각 글자의 활자체, 폰트 크기, 색깔을 정할 수 있습니다. 위첨자, 아래 첨자 및 심볼을 넣을 수 있습니다. 날짜와 시간을 자동으로 넣을 수 도 있고, 복잡한 수학 방정식을 만들어 여러분의 그래프에 포함시킬 수 도 있습니다.

워크시트 기능들(Worksheet Features)

• 데이터를 디스플레이, 입력, 편집, 프린트 및 저장
• Double precision capabilities allow up to 15 digits without loss of precision.
• Import data files in the following formats: XLS, SLK, WKx, WRx, CSV, TXT, DAT, BNA, and BLN.
• Save your data files in XLS, SLK, CSV, TXT, DAT, BNA, and BLN formats.
• Cell formatting includes background colors and cell height and width.
• Include formatting information when copying to the worksheet.
• Sort data using multiple columns.
• Calculate numerous statistical functions on individual columns of data.
• The number of data points the worksheet can handle is only limited by the amount of memory available on your computer (up to 1 billion rows x 1 billion columns).
• View a list of all worksheets associated with a graph.
• Export data from fit curves, function plots, histograms, rose diagrams, and wind charts to create new data files.
• Update command allows worksheets that are edited in other programs to updated immediately in Grapher.
• 내장된 Excel 윈도우를 통해 Grapher내에서 MS Excel를 사용할 수 있음.

추가적인 기능들(Additional Features)

• Set multiple levels of undo.
• Add legends to graphs.
• Customize Grapher by selecting the default settings.
• Control line styles, color and width.
• Add drawing objects to any graph such as points, lines, polygons, rectangles and ellipses.
• Create custom colors, lines, and fill patterns.
• Reshape polylines and polygons using the reshape tool.
• Combine and break apart composite objects.
• Rotate all drawn objects, imported objects and graphs.
• View all objects using the Object Manager.
• Edit all objects in the new Property Inspector.
• Keep the Object Manager and Property Inspector available -- even while editing.
• Lock the position of any object to prevent accidental movements.
• Use the Arrange command to move objects forwards or backwards.
• Add a variety of arrows to the ends of polylines.
• Digitize data from a graph using a large crosshair that extends to the rulers. Write the data to a ASCII file to create new graphs.
• Fix the digitizing process directly to the line or digitize anywhere in the plot window.
• Display and edit detailed areas of a graph using the Zoom commands.
• Calculate the area under a curve.
• Switch between two different plot types. For example, change your line plot into a bar chart.

자동 배치 처리(Automation)

• Visual Basic 혹은 Golden 소프트사의 스크립터와 같이 Active X 자동화 호환 가능한 언어나 스크립터를 이용하여 그래퍼의 기능들을 자동 배치 처리할 수 있습니다.
• Grapher를 다른 응용 프로그램에 포함하거나 링크할 수 있음.
• 다른 응용 프로그램에서 생성된 문서를 Grapher안으로 포함하거나 링크할 수 있음.

입출력 옵션들(Import/Export Options)

• 입력 지원 포맷들 : GSB, BNA, DLG, LGO, LGS, DXF, PLT, BLN, CLP, EMF, WMF, E00, TIF, BMP, TGA, PCX, WPG, DCX, EPS, JPG, PCT, SHP, MIF, PNG, GIF, DDF, and GSI.
• 출력 지원 포맷들 : EMF, WMF, CLP, DXF, CGM, TIF, BMP, TGA, PCX, WPG, JPG, PCT, DCX, PNG, SHP, BNA, BLN, GSI, PDF, EPS, MIF, and GIF.

Graph Wizard

그래프 위저드(Graph Wizard)가 기본 파라미터들을 이용하여 그래프를 작성할 수 있는 명령들을 단계별로 안내해 줍니다. 그래프 타입, 워크시트 그리고 사용할 칼럼들을 선택하면 나머지는 위저드가 알아서 처리합니다. 이미 만든 그래프에 곡선(Curve)을 추가하거나 위저드를 이용하여 새로운 그래프를 만들 수 있습니다. 그래프가 만들어진 후에, 그래프의 일부를 더블 클릭하여 편집할 수 있습니다.

System Requirements

• OS : Windows 98, Windows 2000, Windows Me, and Windows XP 이상
• HDD : 27MB이상의 여유 공간
• RAM : 64MB이상
• 모니터 해상도 : 최소 800 X 600(256 칼라)
