AutoCAD와의 뛰어난 호환성

Brand-new CUI

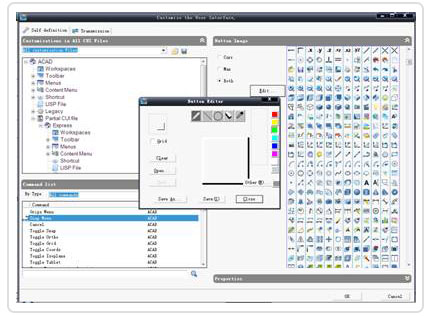

GStarICAD CUI는 AutoCAD CUI와 최상의 호환성을 제공합니다. 모든 인터페이스 구성 요소, 아이콘을 디스플레이하고 지원되는 명령을 간략히 나타내 줍니다. CUI 파일들은 보편적으로 사용하는 XML 포맷 파일들을 수용하며, 원본 MNU, MNS, MNC 메뉴 선언 파일들(MNR과 MNL을 바뀌지 않고 유지됨)을 지원합니다. CUI 파일들은 인터랙티브한 편집기를 이용하여 MNU/MNS 파일들을 변환(다이얼로그 박스)함으로써 편집하거나 자동으로 생성하거나, 보이지 않게 하거나, 임의의 크기로 변경하여 사용자가 기대하는 이상적인 효과를 얻어 낼 수 있습니다.

폰트 체계 개선

◆ 새로운 Mtext 디코드(decode) 체계 - 모든 폰트 형식을 지원하며 내고장성(Fault tolerance)은 수용할만 합니다.

◆ 새로운 폰트 장식(glyph) 분석 기능 - 폰트 디스플레이 성능이 강화되었고, 치수 제어가 보다 정밀해졌을 뿐만 아니라 텍스트의 선에 대한 길이 및 폭이 AutoCAD와 완벽 호환 됩니다.

◆ 레이아웃 체계를 구성하는 새로운 Mtext - 문단 들여쓰기(paragraph indent와 탭(tabs) 기능 지원. 레이아웃을 구성하는 기능의 개선 등을 통해 Mtext 디스플레이 결과를 좋게 개선시킴

◆ 폰트 관리 체를 개선 - 새로운 폰트 및 장식(glyph) 버퍼 메카니즘을 적용하여 보다 적은 메모리로 효과적으로 관리할 수 있고, 디스플레이 성능을 개선하였습니다.

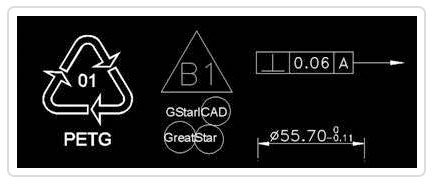

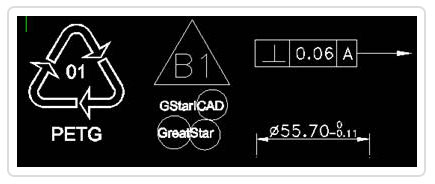

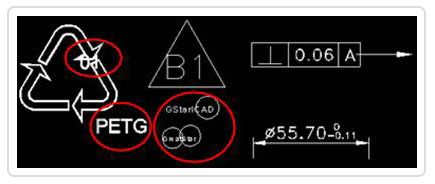

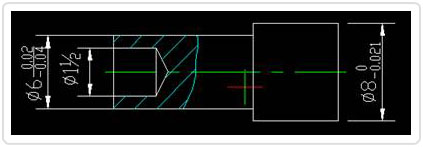

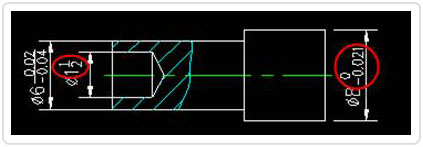

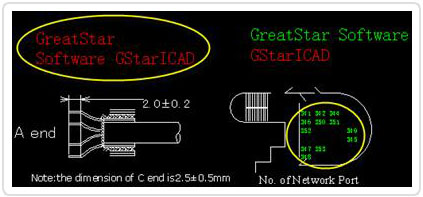

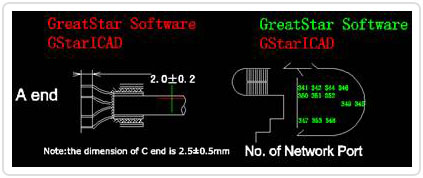

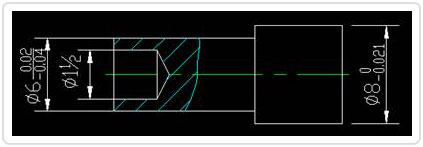

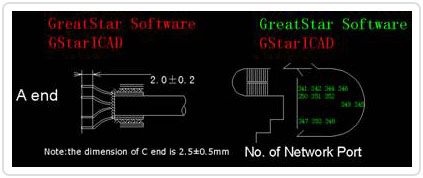

다음 도면을 비교해 보십시오.

(1)폰트의 위치


(2) 텍스트 폭

(3) Line Wrap


(4) Pile Text


DWG 2009 지원
AutoCAD R2.5에서 2009까지의 DWG 파일을 읽고, 편집 및 저장 가능

HPGL/2 표준 plt 파일을 DWG 파일로 변환 기능 제공

PDF 내어쓰기 기능 그리고 EPS, PDF 래스터 이미지 가상 프린터 기능 지원

AutoCAD 플롯(Plot) 시스템과 100% 호환;
세계적 수준의 플롯(Plot) 속도 및 정확성

새로운 플롯(plot) 출력 시스템
GStarCAD 2008는 국제적으로 널리 활용되는 CAD와 유사한 HDI 3rd party 프린트 드라이버 작용 인터페이스를 추가 하였습니다. AutoCAD와 같이 매우 안정적인 플롯 기능을 제공합니다. 아래 비교표를 참고 바랍니다:

지능적인 플롯 최적화 드라이브 추가
사용자의 플롯을 효율적이고 정확한 플롯을 할 수 있도록 개선함. 특별한 설정 없이 국제적으로 유명한 CAD 소프트웨어가 제공하는 플롯의 효용성과 정확도를 GStarICAD에서도 경험하실 수 있습니다.

2종류의 플롯 칼라 매핑 모드 지원 - CTB 와 STB
GStarCAD 2008는 CTB (color correlation)와 STB (name correlation) 2종의 플롯 칼라 매핑 모드를 동시에 지원하며, 칼라, 디더링(dithering), 그레이(gray), 펜(pen) 번호, 가상 펜 번호, 스크리닝(screening), 선 유형, 자동 적용(auto-adapted), 펜 굵기, 끝(end), 연결 그리고 해치(hatch) 등을 포함하여 모든 파라미터들을 지원합니다.

(디더링(Dithering)이란 - 2가지 색상의 픽셀을 함께 배치하여, 마치 다른 제 3의 색상이 있는 것처럼보이게 하는 이미지 처리방법)


PC3 프린트 구성 체계 구현
GStarICAD2008는 PC3 프린트 구성 체계를 구현하여, 프린트 사용자 정의 용지, 플롯 해상도와 같은 PC3 파일들을 이용하여 프린트 장치 설정 정보를 저장할 수 있으며, 도면을 프린트하기 위해 다수의 HDI 드라이브 프린터와 자동으로 교신할 수 있습니다. PC3 설정은 AutoCAD 2008과 완벽히 일치하기 때문에, 별도의 학습 없이 도면을 쉽게 프린트 할 수 있습니다.

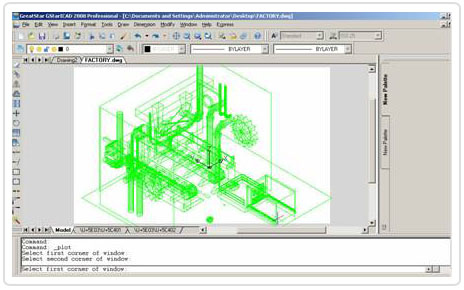

플롯 운영 환경 개선
GStarCAD 2008은 AutoCAD 2008의 운영 인터페이스와 일관성있도록 구현하여 마치 AutoCAD를 사용하는 것과 같은 느낌으로 사용할 수 있도록 하였습니다:

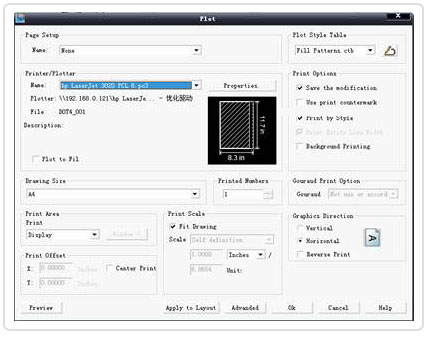

뿐만 아니라 설정 인터페이스에 미리 보기 윈도우를 추가하여, 현재 프린트 설정 상황을 직접 볼 수 있게 하였습니다. 프린트 윈도우를 선택할 때, GStarCAD 2008은 AutoCAD 2008 처럼 프린트할 영역을 밝게 디스플레이 해줍니다. 이 기능은 선택 내용을 확인할 때 편리합니다.

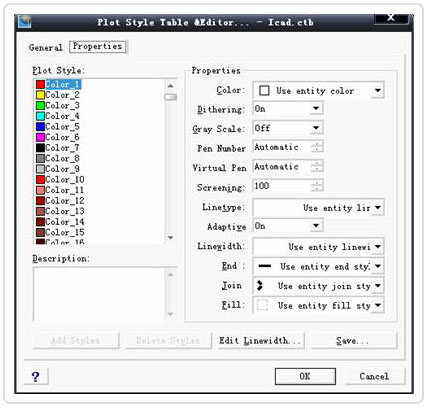

GStarCAD 2008는 AutoCAD와 동일한 플롯 스타일 테이블 설정 환경을 제공하며, 사용자가 매우 편리하게 플롯  스타일을 활용할 수 있습니다.

GStarCAD 2008---모든 부문에서 기능 및 성능 개선됨

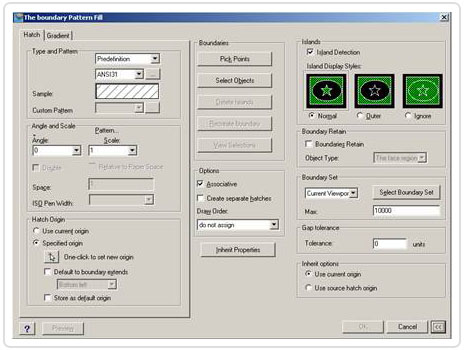

해치(Hatch) 기능 향상
origin localization, 경계 재-생성, 구분된 영역 삭제, 그리기 순서 그리고 독립적으로 패턴 채우기 등 여러 기능 제공;

bhatchedit 명령과 트래킹(tracking), mtp 명령 수식어(Qualifiers) 추가

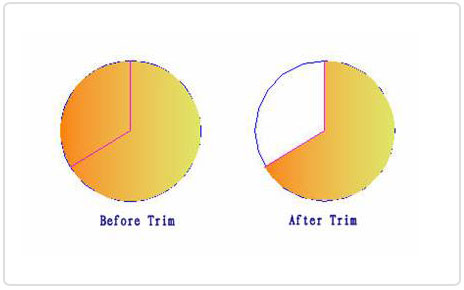

채우기, 다듬기 기능 제공


ACIS의 기능 개선, 복잡한 계산 구현

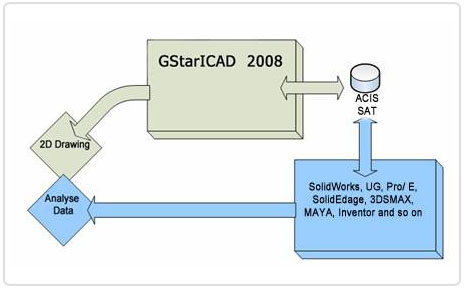

GStarCAD 2008는 원시 ACIS 모듈을 최적화합니다. 새로운 모듈의 속도는 보다 빠르고 보다 정확합니다. 보정된 SAT 데이터 인터랙티브 환경은 솔리드웍스(SolidWorks), UG, Pro/E, SolidEdage, 3DSMAX, MAYA, Inventor와의 교환을 실현하였습니다. 3D CAD 제품에서 모듈을 설정할 수 있고, 그런 다음 GStarICAD로 입력하여 2D를 그리거나 수정할 수 있고, 최종 입력을 3D CAD에 넣어 분석 계산을 할 수 있습니다.

디자인 센터(Design Center) 기능 개선
1. 사용자의 컴퓨터, 네트워크 드라이버 및 웹의 그래팩 컨텐츠(예, 그래픽 또는 심볼)를 검색 ;
2. 도면에 있는 명명된 객체의 정의를 볼 수 있고, 정의한 내용을 현재 도면에 삽입, 고정, 복사 및 붙여넣기를 할 수 있음;
3. 자주 사용하는 도면, 폴더 및 인터넷 웹사이트에 대해 단축키를 생성;
4. 도면에 내용 추가 가능(예, XREFs, 블록, 해치 등);
5. 새 창에서 그래픽 파일들을 열기;
6. 블록을 툴 옵션(Tool Option)에 끌어와서 보다 편리하게 찾을 수 있게 함;

3D Connexion 마우스 인터페이스
마우스를 이용하여 3D 보기 및 3D 모형 미리 보기 등을 할 수 있게 되었습니다. GStarICAD는 3D 마우스에 의해 전송되는 3개 회전하는 축 X, Y, X 와 이동 정보를 수신하여 그것들을 정확하게 다루어 사용자의 3D 캐드 디자인을 효율적으로 할 수 있도록 하였습니다.

OLE 지원 기능 향상
새로운 OLE 기능은 보다 실용적으로 개선되었는데, 줌인할 때, 다듬기를 여러번 했을때, 보다 좋은 해상도의 도면을 제공합니다. 블록의 OLE 엔터티 디스플레이 및 외부 참조 기능을 지원하며, OLE 개체를 외부 참조(exterior reference)에 삽입할 수 있습니다.

Publish(게시) 기능 추가
Publish(게시)는 종이 도면 또는 전자 도면(DWF)을 생성하는 쉬운 방법을 제공합니다. DWF 파일은 2D 벡터 파일로써 웹(World Wide Web) 또는 인터넷 네트워크 상에 여러분의 도면을 게시할 수 있게 해줍니다. 누구나 DWF 파일을 열거나 보거나, 플롯할 수 있습니다. 이 게시(Publish) 기능을 이용하여 여러 도면들을 하나로 쉽게 집결할 수 있고, 페이지 설정을 통해 이들의 플롯 정보를 지정할 수 있습니다. 이 기능은 시간을 크게 절약시켜줄 뿐만 아니라 사용자의 효율성을 증가 시켜줍니다.

도면 암호화(Encryption) 기능 추가

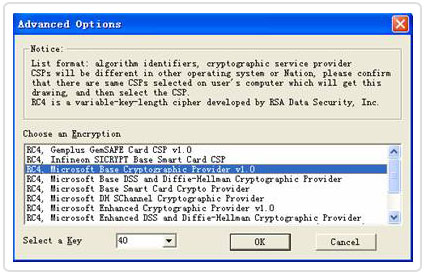

파일을 수정하거나 저정할 때, 암호를 입력하여 파일에 암호를 설정할 수 있으므로 여러분 고객의 도면을 안전하게 보호할 수 있습니다. 암호화 알고리즘은 AutoCAD와 완벽하게 호환 됩니다. 즉, GStarICAD와 AutoCAD의 암호화 그래픽 파일이 호환적이어서 GStarICAD에서 암호화한 파일을 AutoCAD에서 읽을 수 있습니다. 또한, 그 반대의 경우도 가능합니다.

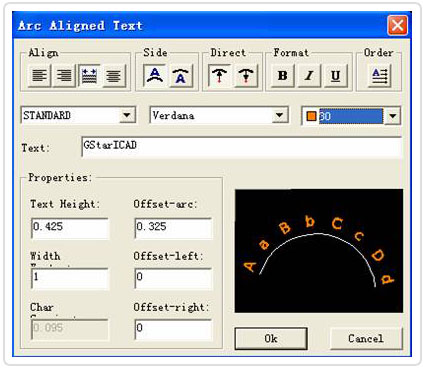

ARCTEXT 추가
GStarCAD 2008는 arctext 기능을 직접 제공하며 AutoCAD와 완벽하게 호환됩니다. GStarCAD 2008은 실시간 미리 보기 기능을 제공하여 사용자가 설정의 효과를 빠르고 편리하게 볼 수 있게 하였습니다.

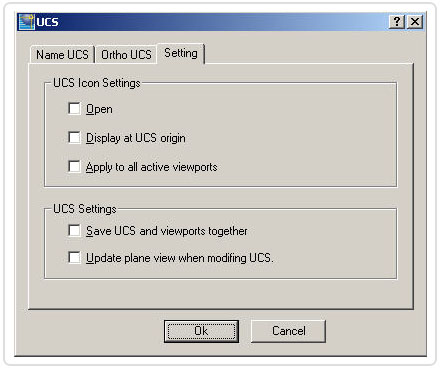

DDUCS 추가와 다이얼로그 박스 이름 바꾸기
DDUCS 다이얼로그 박스에 다음 기능들을 구형하였습니다:
1. 선택된 ICS의 관련 정보, 좌표 축과 원점을 디스플레이
2. 정의된 그리고 이름이 붙이지 않은 UCS를 디스플레이 및 수정.
3. 이름 명명 및 직각의 UCS 복원
4. UCS 아이콘과 뷰포트(Viewport)에서의 설정을 지정

전환(Convert) 명령
전환(Convert) 명령은 예전 2D 폴리라인을 새로운 LWPOLYLINE으로 변형할 수 있고, 또한, 블록안에 포함된 폴리라인을 변형할 수 있습니다..

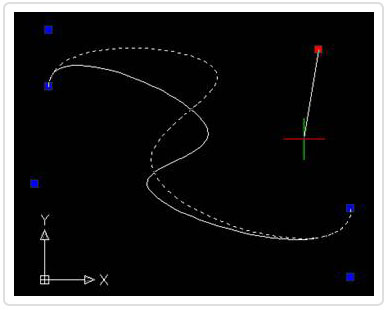

곡선편집(Splinedit) 명령 추가
Fit data - 자유곡선의 적합한 점 데이터를 편집 및 정의 단, 공차(tolerance) 수정은 포함하지 않음.
Closed - 수정한 자유곡선을 연속적으로 닫힌 링안에으로 읽어 들일 수 있음.
Move vertex - 닫힌 점을 새로운 위치로 이동.
Detail - 자유 곡선의 각도을 덧붙이기와 자유 곡선의 각도를 늘임으로써 자유 곡선의 정의를 수정할 수 있습니다.
Reverse - 자유 곡선의 방향을 수정할 수 있음.

Wipeout 명령 추가
폴리곤 영역을 빠르게 생성 할 수 있음. 프레임을 덮는 주변 영역을 쉽게 편집할 수 있고, 프레임을 디스플레이할 필요가 없는 경우, 관련된 하위 명령(subcommand)을 전환하여 편리하게 닫을 수 있습니다.

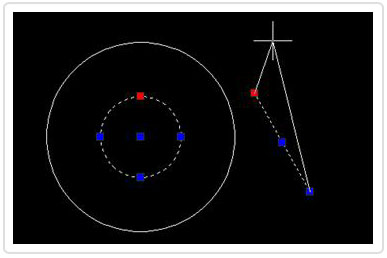

Multi-pitch Point Edit
pitch(피치)를 끌어서 늘이기(Stretch), 이동, 회전, 줌 또는 미러(mirror) 등을 실행할 수 있습니다.

자동 백업 시스템 기능 향상
GStarCAD 2008는 자체 자동 백업 매카니즘을 제공합니다. 백업 파일들에 대한 빠른 압푹 기능을 제공하여 디스크 공간을 절약할 수 있고 디스크 공간이 매우 적을 때 즉각적인 피드백 정보로 디스크를 정리해줍니다.

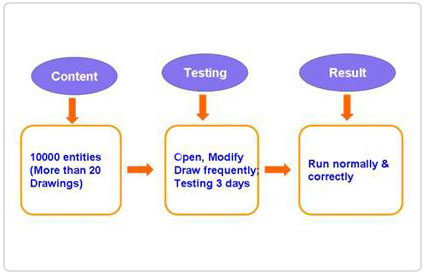

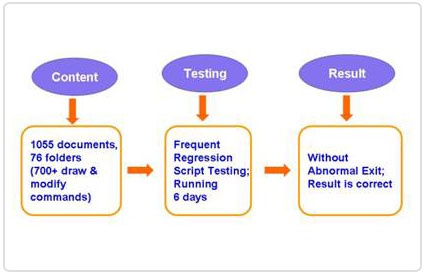

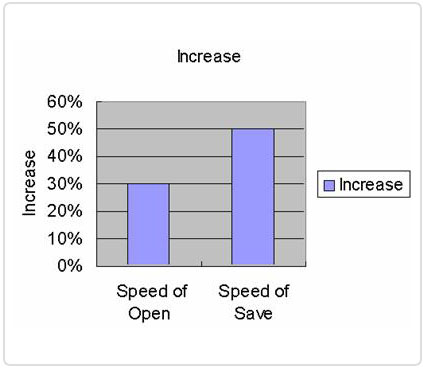

속도 및 안정성 향상

파일 열기 속도: 30% 이상 향상됨

저장 속도 : 50% 이상 향상됨

안정성에 대한 지속적인 개선


재-개발 인터페이스 개선 사항들

VBA:
1. VBA 프로젝트 관리 추가
load, unload, run, embed VBA 등을 보다 편리하게 관리;
2. 내장된 VBA 프로젝트 추가
DWG 파일들을 VBA 프로젝트와 함께 출판(Publish)할 수 있음.;
3, 전역(Global) VBA 프로젝트 추가
VBA 프로젝트를 문서와 분리 가능, VBA 코드의 재사용성을 증가시킴
4. 보다 많은 VBA 객체들을 추가함.
도면 운영을 보다 편리하게 할 수 있음;
5. APPLOAD와 협력할 수 있음
VBA 프로젝트 관리다 보다 용이해짐

APPLOAD 추가
Appload를 이용하여 3rd-party 어플리케이션을 GStarICAD에 불러 올 수 있습니다. 이것은 "Startup Suite"을 설정할 수 있고, 도면을 열 때마다 선택한 어플리케이션을 로드합니다.
이용 가능한 어플리케이션 유형:

Diesel 과 LayerP에 대한 기능 개선:
재-개발 호환성 향상;

ARX 인터페이스 향상
GStarCAD 2008는 통합된 개발 환경을 구현하여 재-개발자들이 SDK를 이용하여 AutoCAD에서 처럼 GStarICAD에서 재-개발을 할 수 있게 하였습니다. 뿐만아니라, AutoCAD에서 재-개발된 프로그램을 GStarICAD로 쉽게 이식할 수 있습니다.
