AutoXls Table

AutoXlsTable

엑셀(Excel)을 AutoCAD/Microstation/IntelliCAD에 완벽하게 통합해 줍니다. AutoCAD/Microstation/IntelliCAD에서 테이블을 만들거나 엑셀 스프레드 시트를 이러한 캐드 환경으로 불러 올 수 있습니다. 불러온 테이블을 편집할 수 있고 업데이트 된 내용을 본래 엑셀 스프레드시트에 유지할 수 있습니다. 뿐만 아니라, 블록/영역/길이 등을 실시간으로 계산할 수 있습니다. BOM & Schedule 생성에 매우 유용합니다.

주요 기능들

- AutoCAD/Microstation/IntelliCAD안으로 엑셀 스프레드 시트 불러오기
- 원본 엑셀 스프레드 시트에 테이블 업데이트
- 엑셀에서 보는 것을 AutoCAD/Microstation/IntelliCAD에서도 얻을 수 있음
- 엑셀의 텍스트 스타일/크기/칼라가 AutoCAD/Microstation/IntelliCAD의 것보다 우선시 됩니다.

계산 (AutoCAD/MicroStation만 가능)

- 블록 양(Block Quantity) 계산
- 면적 /  길이 계산

BOM / Schedule

- BOM
- Schedule



사용 가능한 CAD 플랫폼

 - AutoCAD 2000/2002/2004/2005/2006/2007/2008

 - MicroStation v7/ v8

 - IntelliCAD: GStarCAD 2007/2008


엑셀 스프레드시트를 AutoCAD/MicroStation/IntelliCAD에서 불러오기


  - 빠른 데이터 변환 속도, 최대 이전 버전보다 최대 300% 향상됨.
  AutoXlsTable_speedup
테스트 파일

스프레드 시트 크기

V2.53(초)

V3.0(초)

Test1.xls

300 열 X 5 행

20

6

Test2.xls

400 열 X 20 행

95

33

  - 엑셀 워크 시트의 일부를 불러 올 수 있는 유연성 제공. 특정 셀 영역을 지정하여 읽을 수 있음.
  - 테이블 구조를 텍스트와 윤곽선(Borderlines)으로 나눌 수 있음.
  AutoCAD_text_line
  - 이렇게 불러온 것들은 AutoCAD/Microstation/IntelliCAD의 엔터티들로 편집할 수 있음.
  - 엑셀을 이용하여 반복해서 테이블을 편집할 수 있음.


테이블을 업데이트 하기


- 수정된 원본 엑셀 스프레드 시트를 업데이트 할 수 있음.
    이 기능은 AutoXls Table을 원본 엑셀 스프레드시트와 일치하도록 업데이트해줌.

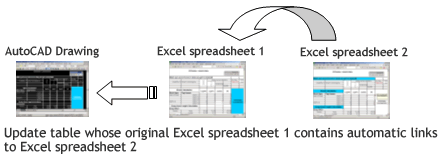

  - 원본 엑셀 스프레드시트의 테이블이 다른 엑셀 스프레드시트(.xls 파일)에 자동 링크를 포함하는 경우도 업데이트 할 수 있음.
  update_AutoCAD_table

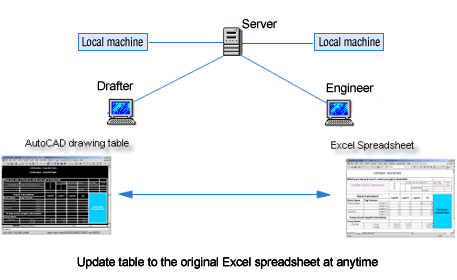

  - 업데이트 기능은 LAN을 지원함.
  LAN상에 있는 어느 컴퓨터에 위치한 원본 엑셀 파일의 테이블을 업데이트할 수 있음.
  이 기능은 공동으로 하는 작업에 빠른 일처리를 할 수 있게 해줌.
  update_AutoCAD_Excel


- 엑셀에서 보는 것은 AutoCAD/MicroStation/IntelliCAD에서 얻을 수 있다.





다음과 같은 엑셀 스프레드시트의 대부분 속성을 지원함:

텍스트 스타일 텍스트 정렬 테두리 *문자 와 & 도표
텍스트 크기 center across selection 셀 음영 *화살표, 직사각형, 타원형, 그림, 원
텍스트 칼라 수직 텍스트 열/행 숨기기 *특수 문자들
  텍스트 모양바꾸기(wrap text)   *다중-언어(일본어, 중국어, 한국어 등)
  셀 병합   * New


- 엑셀의 텍스트 스타일/크기/칼라가 AutoCAD/Microstation/IntelliCAD의 것보다 우선시 된다



엑셀의 텍스트 속성과 AutoCAD/Microstation/IntelliCAD의 속성을 전환할 수 있습니다.
예들르면, Windows의 TTF 폰트 대신에 SHX 폰트를 사용할 수 있음.

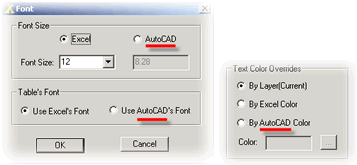

  Excel_in_AutoCAD


- 블록 양(Block quantity) 계산

  다른 레이어 또는 해당 속성 기반에서 그리는 현재 도면에 있는 블록 양을 실시간 업데이트 능력으로 계산 할 수 있습니다.
Excel_table_AutoCAD


- 그룹 면적/길이 계산

  실시간 업데이트 능력으로, 다른 레이어 또는 현재 도면에 있는 그룹 면적/길이를 계산할 수 있습니다.

AutoCAD_Excel



- BOM/Schedule

  Create schedules and bill of materials presents many unique challenges. Among them are creating advanced table, performing block calculation, cost estimation and keeping it up-to-date.


Key words: AutoXlsTable, AutoCAD Excel, MicroStation Excel, IntelliCAD Excel, Excel in AutoCAD, Excel in MicroStation, Exce importer for AutoCAD, Excel importer for MicroStation
