WHAT'S NEW IN SURFER 26?

2023년 09월 13일에 출시한 Surfer 26의 주요 업데이트 내용입니다.

___________________________________________________________________________________________________

1. 3D 격자 가시화

Surfer는 계속하여 3D 기능을 강화하고 있습니다. V26에서 더욱 새로워진 3D 기능을 사용해 보세요. 1) 3D 단면 자르기

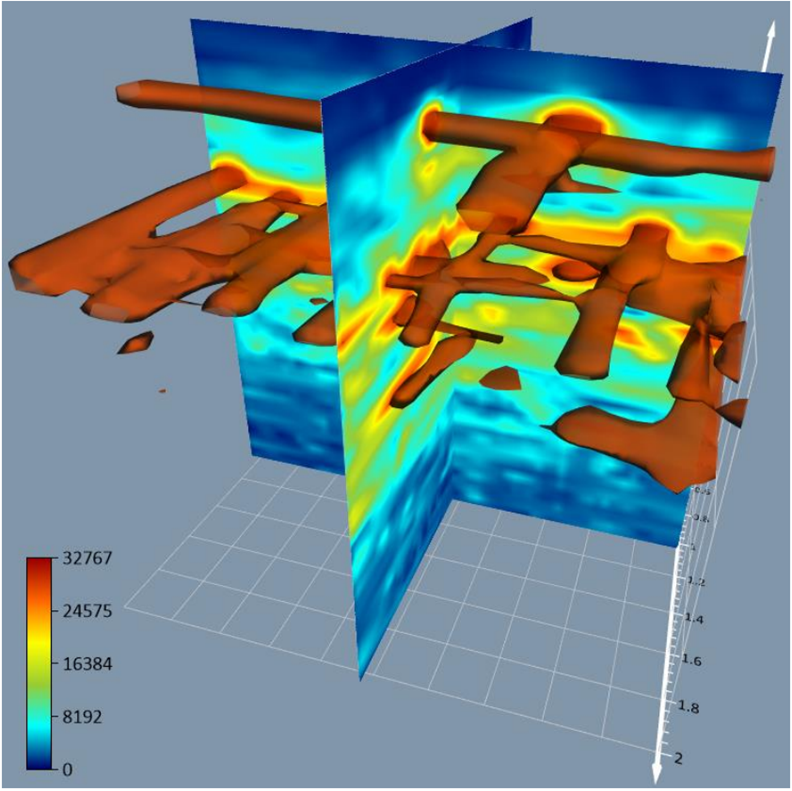

3D로 구현한 3D 격자를 사용자가 원하는 임의의 각도에서 단면을 잘라서 가시화할 수 있고, 색상을 지정할 수 있습니다.

한 단면을 빠르게 만들고 데이터 전체의 단면을 살펴보기 위해 슬라이더 바를 움직여서 인터렉티브하게 단면을 볼 수 있습니다.

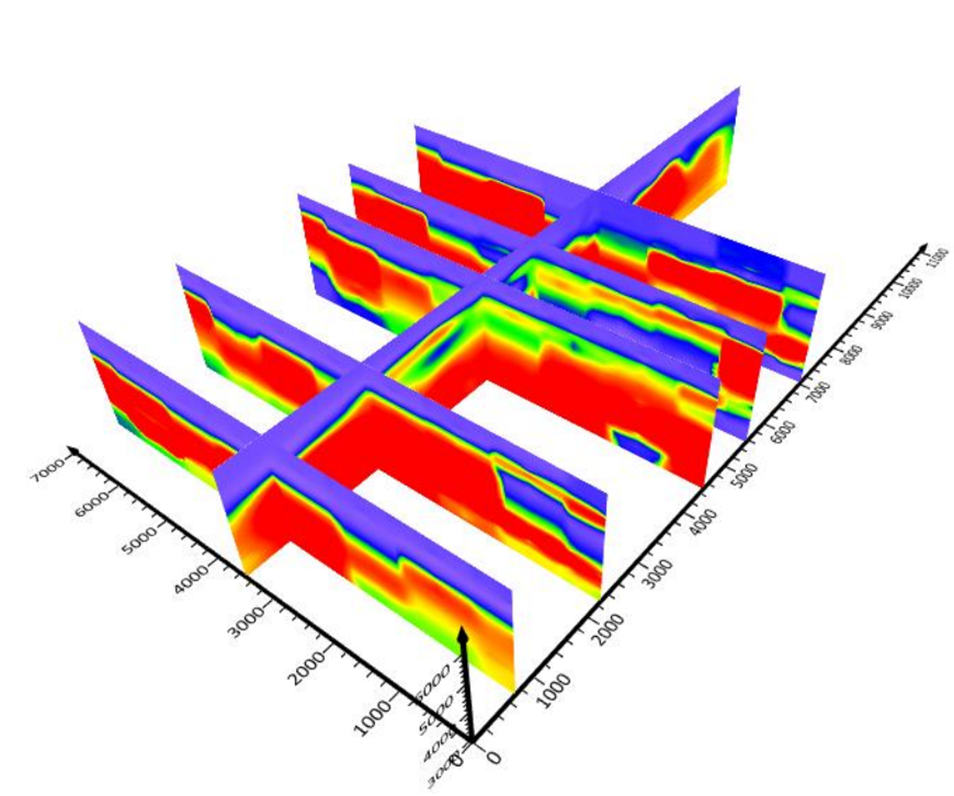

측량선을 따라서 또는 특정 방향에서 어떻게 데이터가 달라지는지 볼 수 있도록 다중 단면 이미지들을 만들 수 있습니다.

2) 평면 자르기

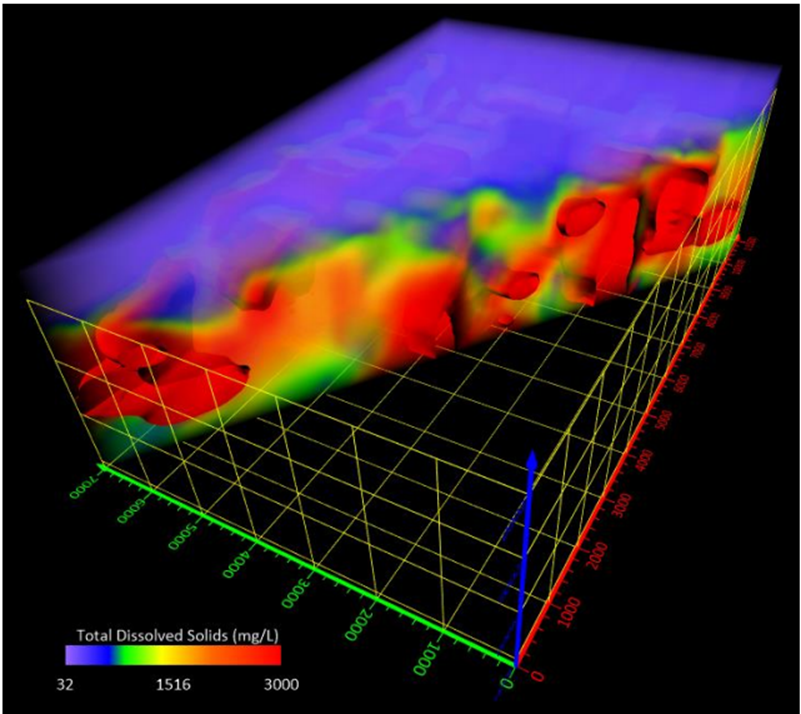

특정 방향의 평면을 적용하여 3D 데이터의 일부를 잘라낼 수 있습니다. 사용자 맞춤형 각도, 또는 특정 X, Y 또는 Z 값들 위/아래로 잘라낼 수 있습니다.

평면 자르기(Clipping planes) 기능을 이용하여 3D 모델의 내부를 살펴볼 수 있습니다.

2. 3D 뷰 내보내기

이제 3D 내보내기가 이전 버전 보다 훨씬 좋아졌습니다. 격자선, 축 및 축 제목을 3D PDF와 VRML 평식으로 내보낼 수 있습니다. 3D PDF 파일로 내보낼 때, 각 객체들은 마치 Surfer의 콘텐츠(Contents) 창의 트리 구조와 같이 모델 트리로 그룹화됩니다. 이 기능을 이용하여 모델의 구성요소들을 켜거나 꺼서 볼 수 있기 때문에, 고객이나 이해관계자들에게 보여주거나 설명하기에 편리합니다.

Surfer의 3D뷰에서 내보낸 3D PDF를 열어서 확인해 보면, 3D 모델의 모든 구성 요소들이 모델 트리 안에 논리적으로 그룹화되어 있는 것을 알 수 있습니다. 각 요소들을 쉽게 끄거나 켤 수 있습니다.

3.3D 뷰 사용자 인터페이스

3D 뷰 사용이 이전보다 매우 편리 해졌습니다. 새로 추가된 상황 메뉴를 이용하여 자주 사용하는 명령어들을 보다 쉽게 찾을 수 있습니다. 사용자가 원하는 대로 모델을 만든 후, 자동 수직 과장 배율 기능을 꺼서 사용자가 원하는 상태로 유지할 수 있습니다.

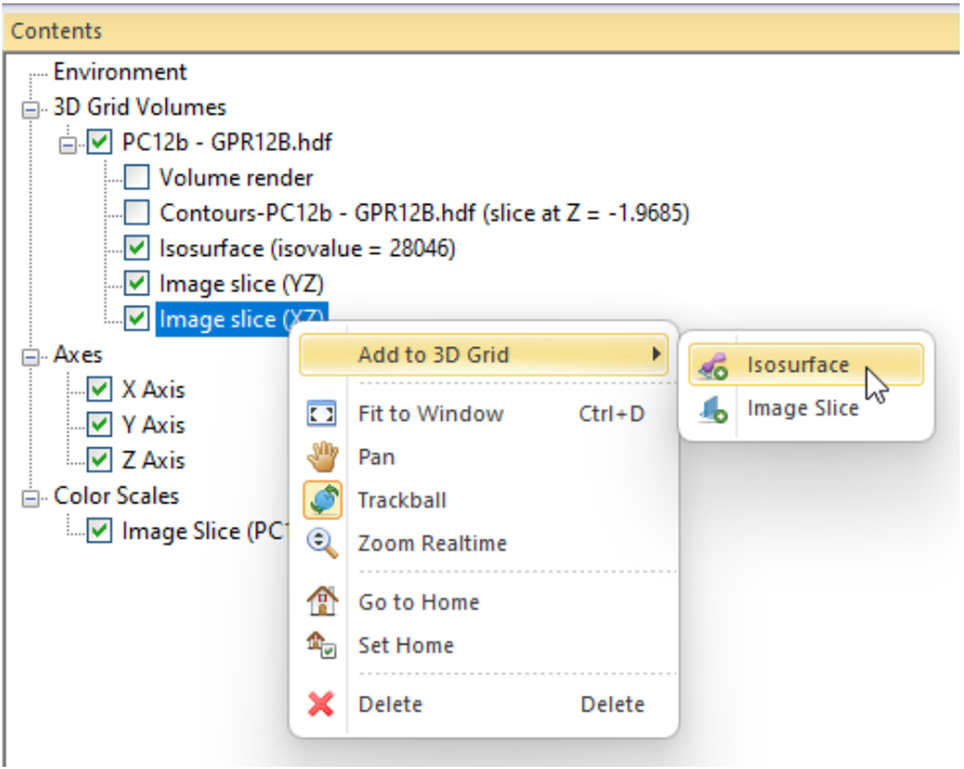

한 항목 위에서 오른쪽 마우스 클릭 후 표시되는 상황 메뉴를 통해 사용자가 원하는 명령을 쉽게 찾을 수 있습니다.

4. 시추공(Drillhole) 레이어

3시추공 데이터 작업이 이전 버전보다 매우 강력해졌습니다.


1) Convert TVD 계산 방법 변환

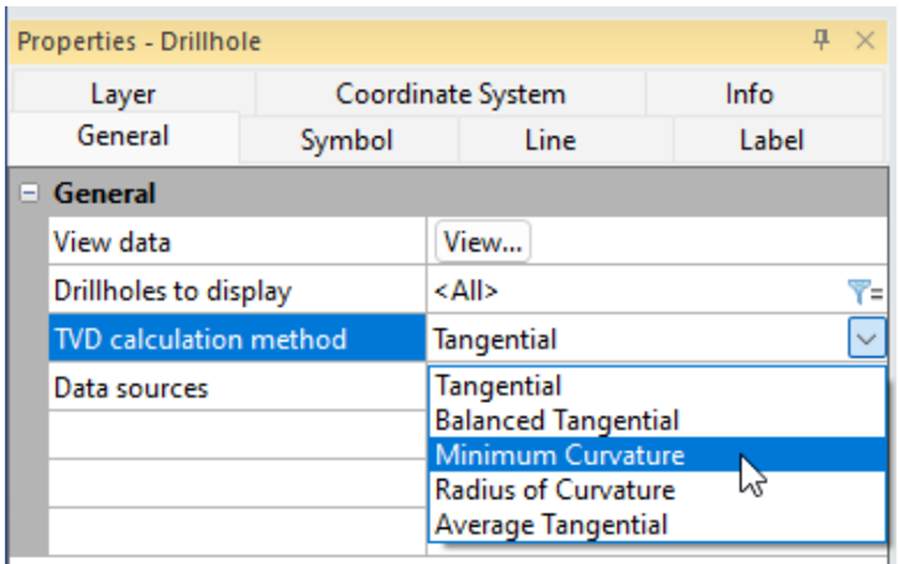

편향된 시추공? 괜찮아요! 가장 정확한 드릴 홀 경로를 생성하기 위해 홀을 따라 실제 수직 깊이를 결정하는 5가지 방법 중 하나를 선택할 수 있습니다. 새로운 경로가 2D 플롯 창과 3D 창에 표시됩니다.

한 항목 위에서 오른쪽 마우스 클릭 후 표시되는 상황 메뉴를 통해 사용자가 원하는 명령을 쉽게 찾을 수 있습니다.

2) 데이터 저장

모든 시추공 데이터를 Drillhole Manager에 가져온 다음, 다양한 데이터 파일 형식으로 저장할 수 있습니다. 이 기능을 이용하여 다양한 형식의 데이터를 한 곳에 통합할 수 있고, 백업을 위해 하나의 데이터 파일로 저장하거나 다른 동료들과 공유할 수 있습니다. 단일 테이블들을 하나의 데이터 파일로 저장하고, 다중-테이블들을 하나의 엑셀 통합 문서에 저장하거나, 간격 또는 점 데이터를 XYZC 데이터 파일로 저장할 수 있습니다. XYZC 파일들은 Surfer의 격자(Grid) 데이터 기능을 사용하여 시추 데이터를 3D 격자 파일로 만들 수 있습니다. 시추공과 관련 데이터들을 렌더링된 3D 볼륨으로 한번에 가시화할 수 있습니다.

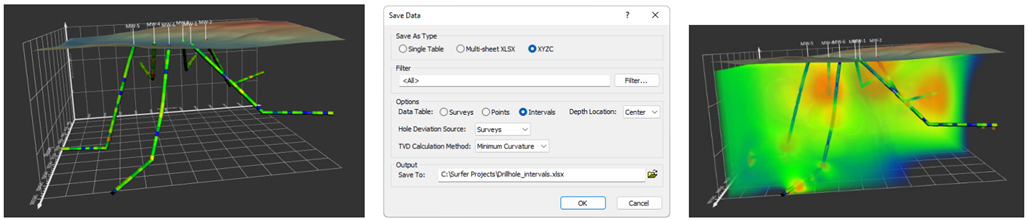

시추 데이터를 가져와서 3D로 가시화합니다. Drillhole Manager에서 직접 데이터를 저장하고 격자화 하여 3D를 만듭니다. 여기에 보간된 데이터를 보기 위해 모델에 3D 격자를 추가할 수 있습니다.
