WHAT'S NEW IN SURFER 24?

2022년 9월 14일에 출시한 Surfer 24의 주요 업데이트 내용입니다.

___________________________________________________________________________________________________

베이스 맵(Base Maps)의 좌표 변환

새로운 좌표를 할당하여 벡터 베이스 레이어의 위치 정보를 변경하거나 지리 좌표를 변경할 수 있습니다. 단순한 수학 연산(더하기, 빼기, 곱하기, 나누기 또는 미러링)을 사용하거나 알고 있는 3개 이상의 제어점을 사용하여 지오레퍼런스 할 수 있습니다.

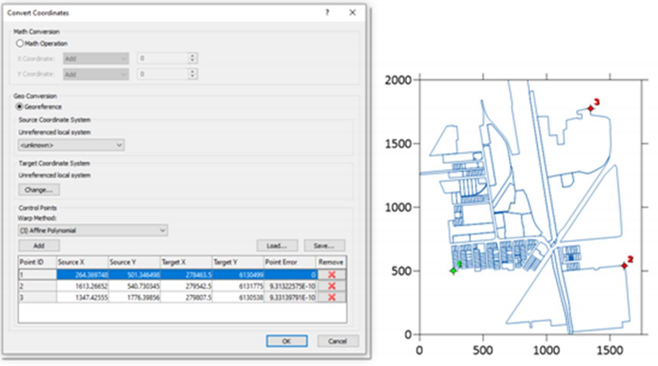

수학 변환 또는 지리 참조 변환을 사용하여 베이스(벡터) 레이어를 재보정

이 기능을 이용하여 다음 작업을 할 수 있습니다:

√ 좌표를 알 수 없는 로컬 좌표 체계를 UTM 또는 위경도 좌표 체계로 변환
√ EMF 또는 WMF 파일의 좌표를 변환하거나 지오레퍼런스
√ 다른 레이어와 일치시기키 위해 베이스 레이어를 원하는 방향으로 이동시키기. 예를 들어, Y 방향으로 50만큼 이동하고, X 방향으로 10만큼 이동
√ 페이지 단위로 파일을 열 경우, 실세계 좌표를 베이스 레이어에 할당
√ 원시 데이터 점들(데이터 레이어에서 베이스로 가져온 데이터 파일들의)을 새 좌표로 변환. 일단 변환되면, 변환된 데이터를 저장하고 격자화 할 수 있습니다.

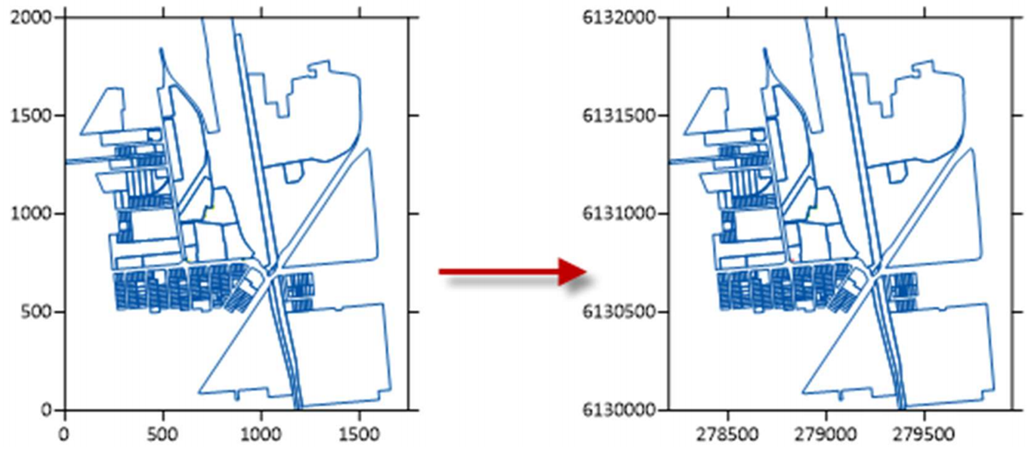

베이스(벡터) 레이어의 로컬 또는 알 수 없는 좌표계를 UTM 또는 위경도와 같이 잘 알려진 좌표계로 변환

컨텍스트용 격자 편집기(Grid Editor)에서 베이스 및 포스트(Post) 레이어 보기

플롯(Plot) 창에서 격자를 편집할 수 있고, 격자 편집기에서 격자를 열면 지도에 있는 모든 Post 또는 Base 레이어들이 격자 편집기에 표시됩니다. 이 기능을 통해 이미지, 제어점들, 폴리곤 또는 폴리라인, 또는 배경 지도나 오버레이이에 있는 다른 객체들과 관련된 격자를 쉽게 편집할 수 있습니다. 예를 들어, 격자 편집기에서 격자를 편집하고 해안선과 토지 피복 데이터를 표시합니다. 또는 건물, 하천 또는 필드 경계를 표시하여 격자 파일에 필요한 편집을 정의하고 식별하는데 도움을 얻습니다.

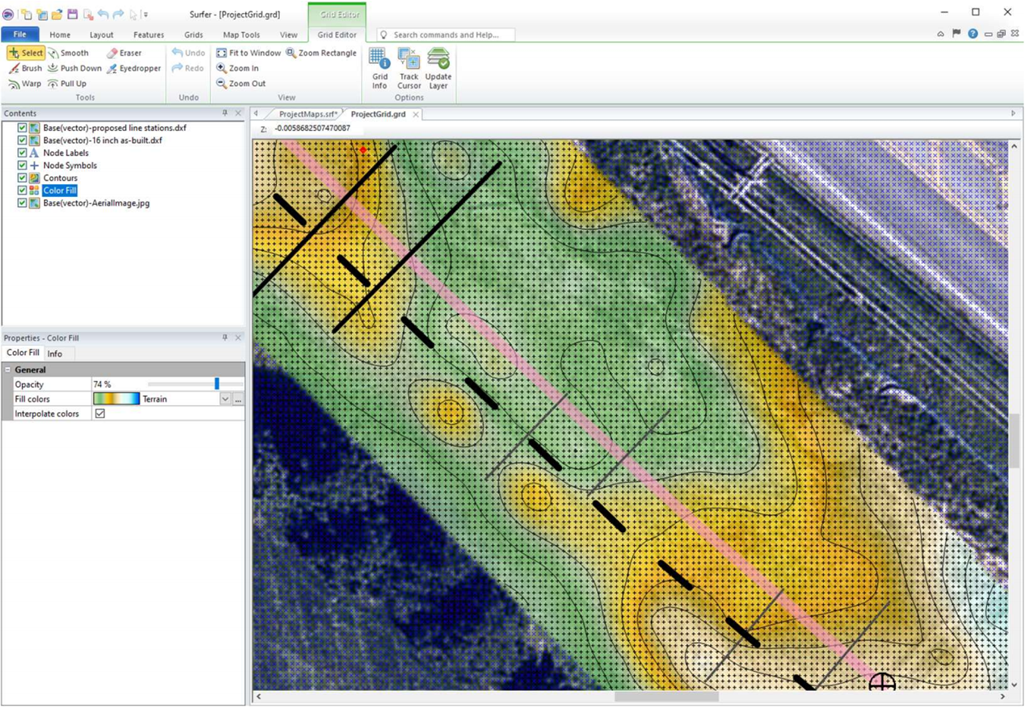

격자를 편집할 때 콘텍스트용 격자 편집기에서 Post, Classed post 및 Base 레이어(래스터 및 벡터 모두)를 표시.

분산 라벨 (Disperse Labels)

Post, Base 및 Drillhole 레이어의 라벨을 재배치하여 겹치지 않게 할 수 있습니다. 이 기능을 통해 다음 작업을 할 수 있습니다:

√ 조밀 간격의 점들에 대한 라벨들의 겹침을 자동으로 방지
√ Drillhole 레이어의 시추공 라벨들의 간격을 조절하여 겹치지 않게 만들기
√ 정호(well) 이름들 또는 양수율(Pumping rate)의 라벨로 지정된 정호의 Post 또는 Base 지도를 만들고 라벨들을 명확하게 표시

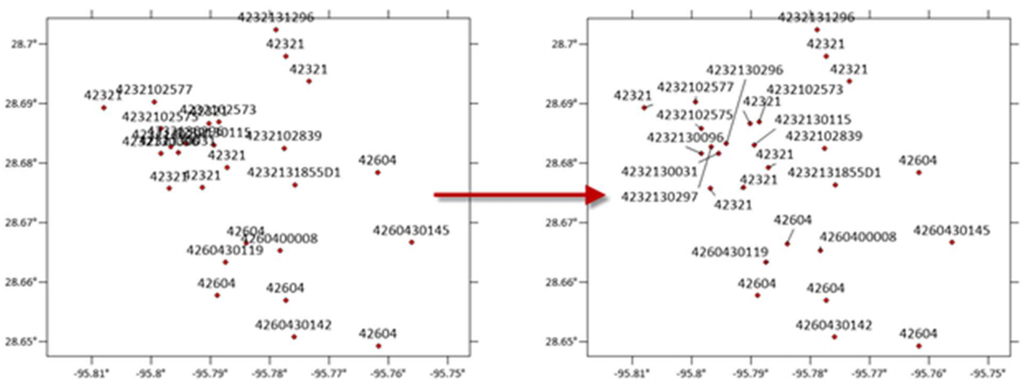

정호 API 번호와 같은 라벨을 자동 분산시켜 서로 겹치지 않게 함.

지시선 (Leader Lines)

Base 와 Drillhole 레이어는 이제 해당 객체들에 연결하는 지시선을 그릴 수 있습니다. 라벨 위치를 편집하여 라벨을 명확하게 읽을 수 있고 어느 객체가 어느 라벨에 연결되었는지 정확히 알 수 있습니다.

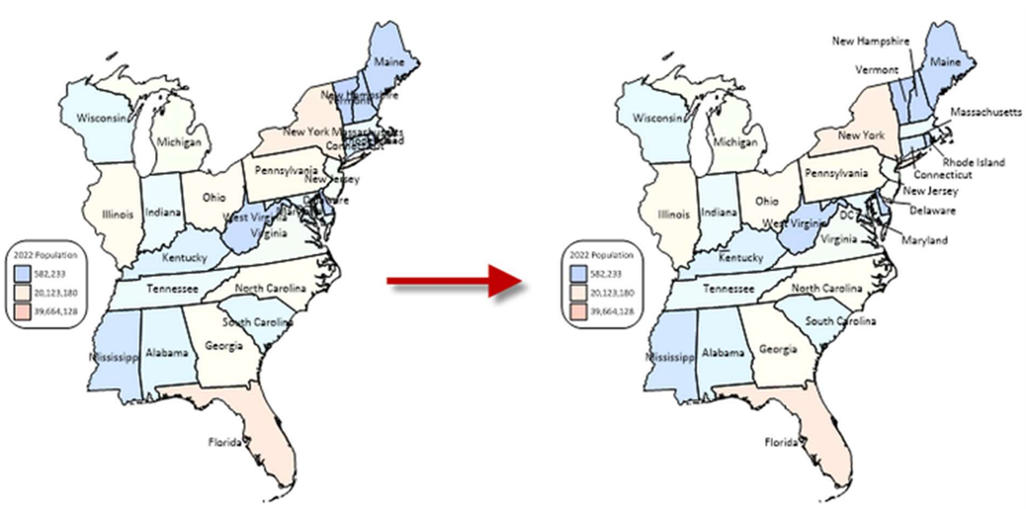

Base 또는 Drillhole 레이어의 라벨들에 대한 지시선을 표시하여 객체와 해당 라벨을 쉽게 식별
