Surfer 11의 새로운 기능들 중 일부를 요약하여 소개합니다.

Create Watershed Maps

Keep Your Layers Organized
Include Feature Attributes

More Classes for Your Classed Post Map
Use the Text Editor

International Font Support
Create Automatic Profiles

Reference Your Map
Perform Advanced Boundary Editing

Set Symbol Line Color
Measure Distances and Areas

Lock Your Objects
Grid Only Inside Your Data Limits

Convert Text Data to Numbers
Use the Grid Node Editor Enhancements

Increased File Compatibility
More Resolution for Your Surface Map

New Coordinate Systems, Projections and Datums
분수계(Watershed, 유역) 지도 만들기


사용자의 격자 파일로부터 배수 유역과 하천을 자동 계산하여 표시합니다. 하천, 수 계(Stream System), 본류로 유출되는 영역을 다채롭게 표현할 분수계 지도를 만들 수 있습니다. 담수 유역, 하천 또는 둘 다 표시할 수 있습니다.

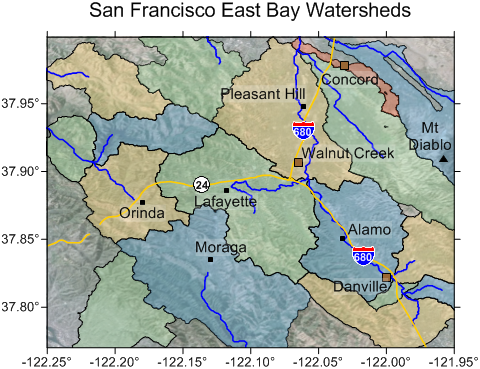

영역이 어느 하천으로 유출되는지를 결정할 담수 유역과 하천을 표시

객체 속성들을 포함


체계화되고 라벨화된 데이터를 유지하는 것이 전에는 쉽지 않았습니다. Surfer v11부터 모든 객체들에 대한 속성을 지원합니다. 예를 들면, HSP 파일을 읽으면, SHP 내의 모든 객체들에 대해 DBF 파일로부터 모든 객체에 대한 해당 속성들을 읽어 옵니다. 속성을 객체 라벨로 붙이고, 속성 데이터를 편집 하거나, 속성 정보를 포함한 객체를 새로운 파일로 저장할 수 있습니다.



베이스 지도 파일과 함께 속성들을 읽은 사례! 베이스 지도의 객체들을 어느 속성으로든 라벨화 할 수 있음.

텍스트 편집기 사용


보다 편리해진 텍스트 편집기를 이용하여 텍스트 형식을 만드는데 시간을 절약할 수 있게 되었습니다. 텍스트 문자열, 스크립팅 및 서부-스크립팅에 몇몇 특수 문자 형식과 방정식을 추가하는 것이 매우 쉬워졌습니다.

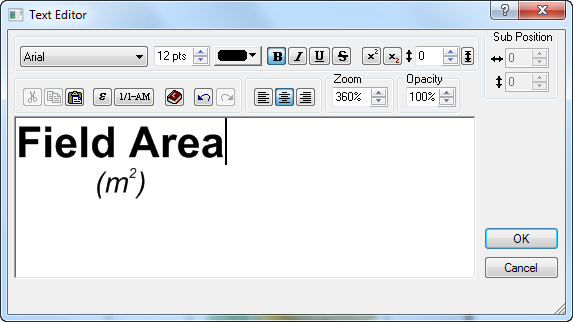

텍스트 편집기를 이용하여 보다 빠르고 쉽게 맞춤형 텍스트를 적성할 수 있음.

프로파일(Profiles) 자동 생성


한 지점에서 다른 지점까지의 높이(z) 값을 쉽게 표출할 수 있습니다. 지도상의 프로파일 선 모양을 바꿀 수 있고 즉시 업데이트 할 수 있습니다.

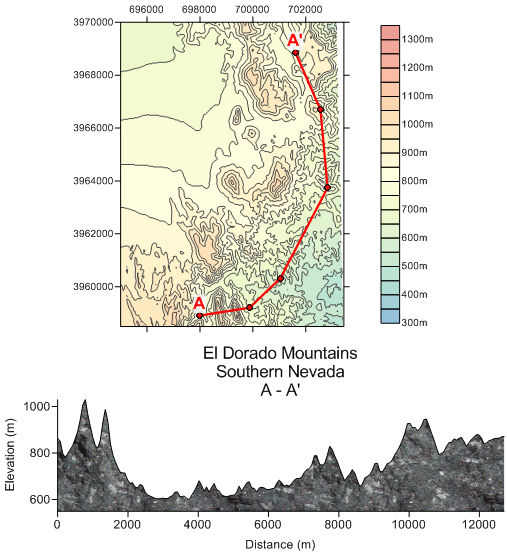

지도 위에 단순히 선을 그림으로써 프로파일을 쉽게 만들 수 있음

향상된 경계선(Boundary) 편집 기능


여러분이 필요한 데로 경계선을 만들 수 있습니다! Surfer의 새로워진 경계선 편집 도구는 경계선들을 쉽게 편집할 수 있어 여러분의 데이터를 보다 효과적으로 표출하는데 도움을 줍니다. 폴리라인과 폴리곤간에 변환이 가능합니다. 폴리라인들을 함께 연결하여 여러분의 객체들을 단순화시키거나 폴리라인을 잘라서 다듬을 수 도 있습니다. 폴리곤들을 하나의 복합 폴리곤으로 병합하여 그룹화할 수 있고 동일한 채우기를 적용(특히, 여러 폴리곤들의 바깥쪽을 공백화할 경우에 유용)하거나, 복합(그룹) 폴리곤을 개별 폴리곤으로 분리하여 개별 영역을 편집할 수도 있습니다.

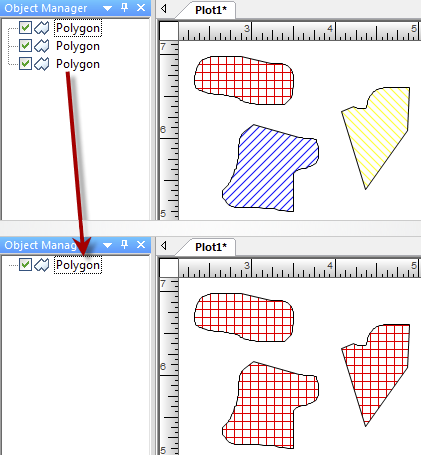

여러 개별 폴리곤들을 결합하여 하나의 복합(그룹) 폴리곤으로 만들 수 있음

거리 및 면적 측정


새로운 측정 도구를 이용하여 단순히 그리십시오, 그러면 거리와 면적이 자동으로 계산되어 표시 됩니다. 측정 박스(Measure Box)에서 정보를 복사하여 엑셀에 붙여 넣거나 Surfer의 프로젝트에 텍스트 정보로 넣을 수 있습니다.

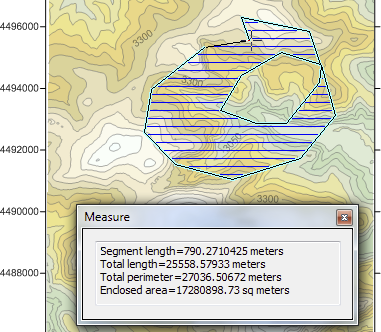

측정 도구를 이용하여 지도 위에서 영역을 그리면 면적과 거리를 측정할 수 있음.

제한된 데이터 범위 내에서 격자(gridding) 생성


격자 생성하는 동한 지정한 반경 바깥쪽을 공백으로 만듭니다. Grid Data 대화상자에서 데이터 체크 박스에서 데이터 체크 박스의 볼록 면(Convex Hull) 바깥쪽 공백 격자를 체크하십시오, 그러면 Surfer가 나머지는 알아서 처리해 줍니다.

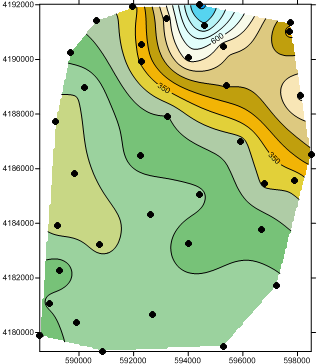

데이터 제한의 바깥 영역은 별도의 추가 작업 없이 자동으로 공백화 됩니다.
향상된 격자 노드(Grid Node)편집기


격자 노드 편집기(Grid Node Editor)가 보다 강력해졌습니다! 툴 바에 있는 도구들을 이용하여 줌인/줌아웃을 할 수 있고, 줌인 할 때 격자 노드의 Z 값을 표시할 수 있습니다. 커서 트래킹을 활성화 한 후, 격자 노드 편집기 창에서 어느 한 노드를 클릭하면 플롯(Plot) 창에서 지도의 동일 위치가 강조되어 표시 됩니다.

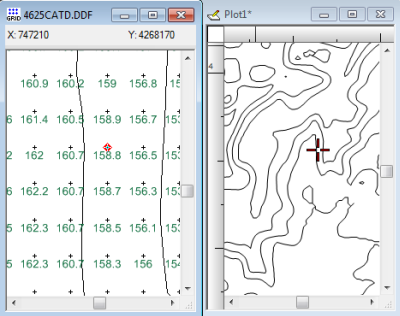

플롯 창에서 지도 위에서 커서 위치를 동시에 트래킹함으로써 편집하고 있는 격자 노드 위치를 정확히 할 수 있음.

서페이스(Surface) 지도 해상도 개선


Surfer는 최신 그래픽 카드의 성능을 이용할 수 있게 되었습니다! 서페이스 지도 해상도가 단지 1024였던 것에서 최대 4096 픽셀까지 향상되었습니다. 여러분의 상세 서페이스 지도를 보다 선명하게, 또한 서페이스 위에 보다 높은 해상도의 영상을 중첩하여 현실감 있게 만들 수 있습니다.

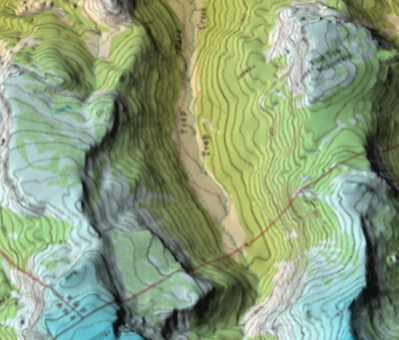

두 영상을 비교해 보십시오. 위 영상은 Surfer 10의 1024 픽셀해상도이고, 아래 그림은Surfer 11의 4096픽셀 해상도로 만든 것입니다.
지도 레이어들을 체계화 관리


원본 파일 이름을 레이어 이름에 추가함으로써 프로젝트 관리를 보다 체계화하여 관리할 수 있게 되었습니다. 동일 지도 유형의 여러 레이어들이 있는 경우, 어느 레이어가 어느 지도에 있는지 파악하는데 큰 도움이 됩니다. 레이어 이름을 유일(unique)하게 부여하면 편집할 레이어를 찾는 것이 보다 쉽고, 레이어 이름을 바꾸느라 시간을 낭비하지 않아도 됩니다.



레어어 목록에 원본 파일 이름을 추가하면 레이어 추적 관리가 편리해짐.

클래스화된 포스트(Post) 지도에 대한 더 많은 클래스(Class) 지원


클래스화된 포스트 지도에 사용자의 모든 카테코리를 포함! 허용된 클래스의 수가 30에서 200개로 증가됨


다국어 폰트


Surfer 11은 국제 폰트와 문자를 지원합니다. 어느 언어든 사용 가능합니다. 예를 들면, 중국어, 러시아어, 그리스어, 히브리어, 아라비아어 등. 모든 유형의 지도에서 국제 폰트를 사용할 수 있습니다. 예를 들어, 텍스트, 축 라벨, 축 제목 등을 어느 언어로든 설정할 수 있습니다. 청중이 이해할 수 있는 언어로 지도를 커스터마이징할 수 있습니다.


지도 지오레퍼런스


지도를 만들거나 레퍼런스 안된 파일로부터 레이어를 추가할 때 좌표체계 설정을 잊는다고 걱정하지 마십시오. 새로운 레이어를 만들거나 레퍼런스 안된 파일을 레이어로 추가할 때마다 좌표체계를 설정할 수 있는 옵션을 활성화해 놓으면 됩니다.


심볼 선 색 설정


모든 심볼에 대해 채우기와 선에 대한 색을 개별적으로 선택할 수 있습니다.


객체 고정


Surfer 객체의 위치를 고정시켜 실수로 이동시키는 것을 방지할 수 있습니다.


텍스트 데이터를 숫자로 변환


Surfer의 워크시트(worksheet)에서 텍스트 형식을 숫자 형식으로 직접 변환할 수 있습니다.


향상된 파일 입/출력 호환 기능


새롭게 지원되는 입력 파일 형식

  • LiDAR LAS 형식의 데이터 파일 읽기
  • E00 과 GRIB 형식의 Grids 읽기
  • 압축된 SDTS 파일의 Grids를 직접 읽기(TAR, TAR.GZ 형식)
  • GPX 파일을 베이스 맵으로 가져오기


새롭게 지원하는 내보내기 형식 또는 향상된 내보내기 형성

  • 데이터를 XLSX 형식으로 저장
  • Grids를 CPS-3 또는 ZMAP 형식으로 저장
  • GeoPDF 파일로 내보내기
  • PDF로 내보낼 때 부분 투명도 및 페이지 크기 설정 지원
    Turning off the axes won't create extra white space around the map after exporting to image file! You don't have to turn off tick marks/labels before export to image anymore. 축 설정 해제하면, 이미지 파일로 내보낸 후에 지도 주변에 추가 흰 공백을 만들지 않습니다. 이미지 파일로 내보내기 전에 눈금 표시/라벨 등을 해제 하지 않아도 됩니다.

새로운 좌표체계, 프로젝션 및 데이텀


추가된 좌표체계

  • State Plane 1983 - Kentucky Single Zone
  • New Zealand Map Grid
  • New Zealand Transverse Mercator 2000 (NZTM 2000)
  • Irish National Grid
  • Italy Mainland Zone 1 Gauss-Boaga
  • Italy Mainland Zone 2 Gauss-Boaga
  • Sardinia - Gauss-Boaga
  • Sicily - Gauss-Boaga
  • Switzerland - CH1903 LV03
  • Switzerland - CH1903+LV95
  • JGD2000 / Japan Plane Rectangular
  • JGD2000 / UTM


새로 추가된 프로젝션(Projection)

  • New Zealand Map Grid
  • Updated Hotine Oblique Mercator
  • Updated Hotine Oblique Mercator 2-Point


새로 추가된 프로젝션(Projection)

  • Rome 1940 - Sardinia (Greenwich Meridian)
  • Rome 1940 - Sicily (Greenwich Meridian)
  • New Zealand Geodetic Datum 1949 (Bursa-Wolf)
  • New Zealand Geodetic Datum 2000 (NZGD2000)
  • CH1903 - Switzerland (Bursa-Wolf)
  • CH1903+ - Switzerland
  • ITRF90 (Bursa-Wolf)
  • ITRF94 (WGS84 base)
  • Japan Geodetic Datum JGD2000 (WGS84 base)
