Surfer12의 새로운 기능들
Surfer 12의 새로운 기능들 중 일부를 요약하여 소개합니다.

X 또는 Y 축 뱡향 전환

속성 관리자에서 등고선 라벨 폰트/형식 변경
데이터를 날짜/시간 형식으로 사용

경계선 편집
대수(Logarithmic)의 Z 축척

격자화할 때 Convex Hull 주변에 버퍼 추가
온라인 지도 다운 받기

내보낼 때 등고선의 Z값 저장 기능
SRF 파일을 Surfer v11 형식으로 저장

이미지 지도의 해상도 증가
지도와 생성된 객체들을 한번에 내보내기

보다 커진 그리딩(Griding) 능력
포스트(post) 맵 기능 강화

보다 다양해진 출력 용지 크기
측정 단위 변경

새로 추가된 지원 파일 형식들
새로운 선 스타일

새로 추가된 좌표계, 데이텀, 타원체
분수계 유역 선의 속성 변경
X 또는 Y 축 뱡향 전환


단 한번의 마우스 클릭으로 X 또는 Y 축의 방향을 전환할 수 있습니다! 이 기능은 여러분의 데이터를 수정하지 않고 올바른 방향으로 예를 들어, 심도와 같은 데이터를 하향 방향으로 쉽게 보여줍니다.


"This is a nice feature, especially for geo-scientists compiling contoured cross-sections of data. Nice work. It’s blindingly fast and works for very large files with very complicated maps." – Shane Wilkes, Hydrogeologist

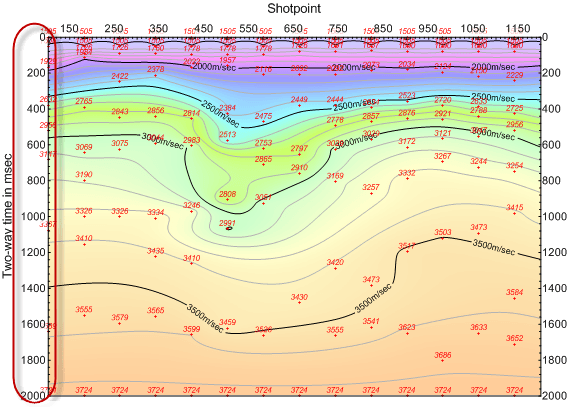

축을 반전하여 데이터를 하향 방향으로 나타낼 수 있습니다! 이 기능은 아래 방향으로 증가(Y축 상에서)하는
또는 좌측 방향(X축상에서)으로증가하는 심도, 양 방향 시간, 또는 다른 데이터들을 디스플레이할 때 유용합니다.

데이터를 날짜/시간 형식으로


여러분의 데이터를 시간에 관해 가시화해 보세요! Surfer 12는 날짜와 시간을 유효한 데이터로 인식합니다. 즉, 날짜와 시간을 데이터로 사용하여 격자화, 포스트 맵 생성 등에 사용할 수 있고, 데이터를 워크시트에 형식을 갖추어 저장할 수 있고 또는 복수의 날짜와 시간 형식으로 텍스트 라벨을 구성할 수 있습니다.

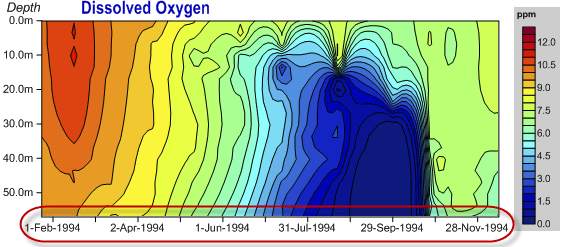

격자화할 때 데이터 파일에 있는 날짜와 시간을 변수로 사용하여
축 두깨 라벨을 다양한 날짜와 시간 형식들 중 하나로 구성해 보세요!

대수적(Logarithmic) Z 축척을 이용한 격자화 및 지도 디스플레이


이 기능을 이용하여 여러 차수의 크기로 범위가 넓은 Z 데이터를 효과적으로 디스플레이할 수 있습니다. 격자화하기 전에 Z 값에 log를 취하여 격자화할 수 있고, 대수학적 축척의 등고선 레벨들 선택하거나 색상 스케일에 대수학적 축척 적용하여 취할 수 있습니다. 이 기능은 Z 값들의 크기가 여러 차수(예, >1 to < 20000)에 걸쳐 있는 농도 데이터와 같이, 극단적인 데이터 범위를 갖을 때 매우 유용합니다.


“I have been using the new logarithmic scaling feature for several days now. I have really found it useful in working with soil gas and production maps. It does show better definition in data sets that have wide ranging z values.” ? David Holley, Geologist
"This feature alone makes upgrading to version 12 a necessity.” - Steven Schamel, GeoX Consulting Inc., Salt Lake City, Utah




매우 낮고 매우 높은 값들을 데이터의 로고(log)로 격자화하고 대수적 축척의 칼라맵을 이용하여 가시화해 보세요.

온라인 무료 지도 다운 받기


더 많은 정보가 이제 여러분의 손끝에 있습니다. Surfer v12에 새롭게 통합된 WMS 브라우저를 통해 무료 온라인 WMS(Web Map Services)의 수많은 무료 영상 레이어들을 다운 받을 수 있습니다. 온라인 데이터 소스에 연결하여, 다운 받고 싶은 관심 지역을 선택하십시오. 그러면, Surfer가 해당 지역의 영상을 다운 받아 여러분의 프로젝트 안으로 매끄럽게 가져올 것입니다.

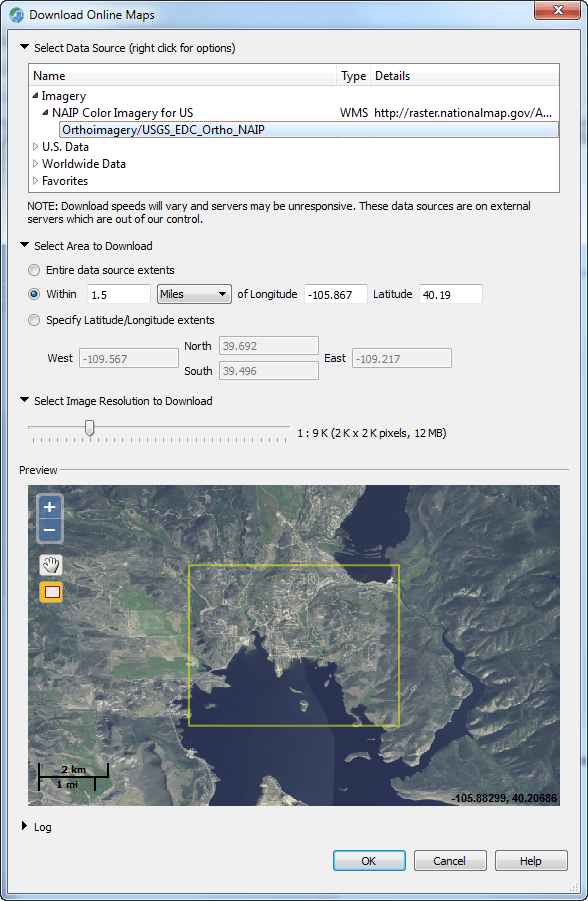

새롭게 통합된 WMS 브라우저가 효과적으로 찾아 고해상도 영상을 다운 받아 베이스 레이어로 사용할 수 있도록 할 수 있습니다.

SRF 파일을 Surfer v11 형식으로 저장


동료와 자료 호환! 여러분은 Surfer 12를 갖고 있고 다른 동료들은 여전히 v11을 사용하고 있다면, v11 형식으로 저장하여 동료들과 프로젝트를 공유할 수 있습니다.

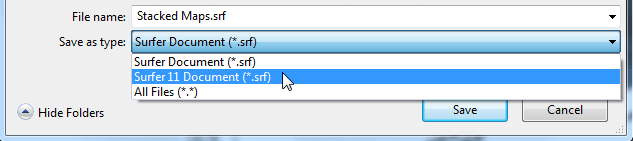

Surfer 12 또는 Surfer 11 형식으로 저장 가능. Surfer 11 사용자와 프로젝트를 공유할 수 있습니다.

지도와 생성된 객체들을 한번에 내보내기


시간을 절약하세요! 지도와 지도가 아닌 객체들을 저장하는 것이 매우 쉬워졌습니다. 더 이상 복잡한 두-단계 내보내기 과정을 하지 않아도 됩니다. 이제, 전체 프로젝트를 벡터 또는 지오레퍼런스된 이미지 파일로 내보낼 때 단순히 지도를 스케일링 소스로 지정해 보세요 - 이것은 매우 쉽습니다.

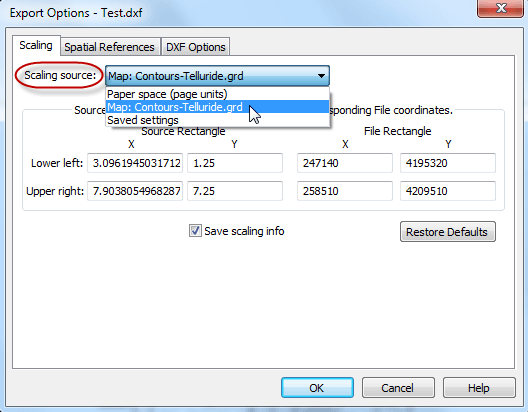

내보낼 때 스케일링 소스로 사용할 지도를 선택하세요!

개선된 포스트 맵 및 클래스 포스트 맵의 이점 활용


여러분이 원하는 방식대로 포스트 맵을 만들 수 있습니다! 포스트 맵(post map)과 분류된 포스트 맵(classed post map)에 대한 많은 기능들이 추가되고 개선되어 여러분이 상상하는 지도를 만들 수 있습니다. 점들에 여러 라벨들을 붙이고, 점들을 한 선으로 연결하고, 심볼 색을 라벨 폰트 색상으로 사용하고, 이름들을 붙여 보세요.
포스트맵(postmaps)은 또한 숫자(데이터 범위를 지정하기 위해 색상 그라디언트를 선택할 수 있음)로 된 또는 분리된 색 이름들을 포함하는 데이터 파일의 열(column)을 이용하여 심볼들을 채색하는 능력을 제공합니다. 분류된 포스트 맵은 심볼들에 대해 채색 그라디언트를 적용할 수 있는 옵션을 제공하며, 심볼에 그라데이션 크기를 적용할 수 있고, 모든 심볼들에 심볼 속성들을 한번에 적용할 수 있습니다.
점 위치들 잘 나타내는 정확한 지도를 만드는 것이 이전보다 매우 쉬워졌습니다!


"Loving the multiple post labels function - big thanks for that one!" ? Shane Wilkes, Hydrogeologist

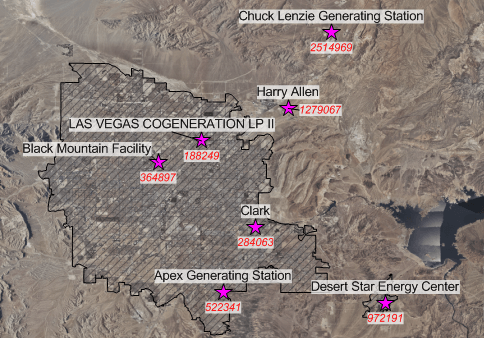

포스트 맵에서 점들에 대한 여러 라벨 세트를 추가해 보세요!
측량 단위 변경


여러분이 원하는 단위로 필요한 데이터를 얻을 수 있습니다. 어떤 맵 좌표계가 적용된 지도에서 거리와 면을 측정할 때, 측정 단위를 쉽게 바꿀 수 있습니다. 예를 들면, 여러분의 지도가 UTM좌표계의 미터 단위일 때, 면적을 측정한 후 주변 길이를 피트(feet)로, 면적을 평방 마일(mile)로 리포트 할 수 있습니다.

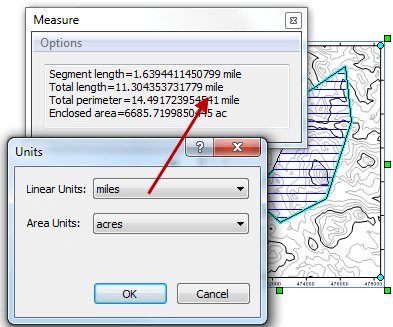

측정 툴(Measure Tool)로 선과 면의 단위를 변경할 수 있습니다.

새로운 선 스타일 추가


Surfer v12는 160 이상의 새로운 선 스타일들을 제공합니다.

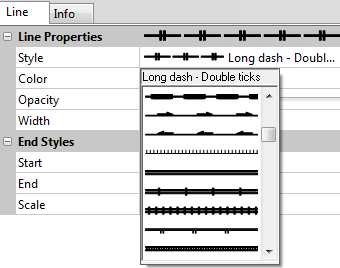

새로운 선 스타일들을 활용해 보세요!
분수계 유역 라인(Watershed Basin Line) 속성 변경


유역 경계선들을 보다 보기 좋게 만들어 보세요! 선 속성들을 변경하고 선들을 보다 두껍게, 다른 색상 또는 다른 스타일로 변경해 보세요.

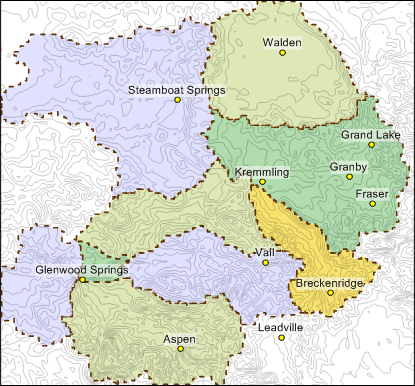

선 속성에서 유역(basin)을 변경하여 분수계 유역을 보다 가시적으로 표현해 보세요!

등고선 라벨 형식


등고선 라벨의 속성을 빠르고 쉽게 변경하여 여러분의 지도가 최상으로 보이도록 합니다. 단순한 레벨(Level) 방법을 사용하여 속성 관리자(Property Manager)에 있는 등고선 지도 라벨의 폰트와 형식 속성들을 조절해 보세요.



속성관리자(Property Manager)에서 등고선 라벨 폰트와 형식 속성들을 쉽게 변경할 수 있습니다.
경계선 편집 기능들


보다 보기 좋도록 경계선들을 편집할 수 있는 유연성이 더욱 증대되었습니다. 새로운 지오프로세싱 툴들은 폴리라인들과 폴리곤들을 단순화함으로써 밖으로 굴곡된 부분을 제거하거나 필수 모양을 유지하는 정점들을 단순화 하거나 그것들을 평활화하여 미적 또는 지도 모양의 품질을 향상시킵니다.


버퍼된Convex Hull 주변의 격자를 비우기


격자에 여러분의 모든 데이터 점들을 포함할 수 있습니다. 데이터의 convex hull 바깥쪽의 격자를 비우고, convex hull의 안쪽 또는 바깥쪽에 버퍼를 추가하여 이들 주변의 모든 데이터 점들과 영역들이 격자화된 경계 내에 놓이도록 합니다.


내보낼 때 등고선의 Z 값 저장 기능


등고선 지도를 MIF, SHP, GSB, GSI, BLN 또는 BNA 파일 형식으로 저장할 때 Z값 역시 메타데이터에 저장됩니다. 뿐만 아니라, 등고선 지도를 KML 파일로 저장할 때, 등고선의 Z 값들은 Polyline 객체에 대한 객체 ID로 저장됩니다.


이미지 지도의 해상도 증가


여러분의 영상 지도를 보다 상세하게 볼 수 있습니다. 이미지 지도를 디스플레이하기 위해 사용된 색상의 숫자가 256 컬러서 최대16백만 컬러로 크게 증가되어, 보다 적은 색상의 변화도 식별할 수 있게 되었습니다.


보다 커진 그리딩 능력


최재 20억 격자 노드까지 로딩하고 격자를 생성할 수 있습니다. 전에는 이러한 크기를 읽을 경우 너무 커서 읽을 수 없어서 메모리 부족 에러를 표시했었을 것입니다.


"I routinely generate grids bigger than 32767 rows or cols and am not able to check them in Surfer 11 but Surfer 12 reads them in and displays them no problem. I loaded an 8 GB (26758 x 38890) grid yesterday with 8 GB of RAM and was so impressed I went out and bought another 4GB SIMM to celebrate and make it load faster. Well done!" ? Kim Frankcombe, ExploreGeo, Australia


보다 다양해진 출력 용지 크기


보다 효율적으로 작업하세요! 보다 커진 출력 용지 크기가 페이지 설정(Page Setup)에 미리 정의된 용지 크기로 추가 되었습니다. 더 이상 A0, A1, A2와 같은 큰 용지를 수작업으로 조정할 필요가 없습니다.


새로 추가된 지원 파일 형식들


새롭게 추가된 또는 기능이 개선된 파일 읽기 및 내보내기 기능들!


" Surfer v12에서 PDF 지원기능을 정말 좋아 합니다. 내 고객들로부터 받은 PDF 파일들을 이용하여 이제 놀라운 작업들을 할 수 있게 되었습니다. 작업들이 훨씬 쉬워졌습니다. 감사합니다." - Shane Wilkes, Hydrogeologist


입력 파일 형식

  • AutoCAD DXF (as data)
  • Excel Spreadsheet, XLSM
  • PDF, GeoPDF
  • SEG-P1 (as data or base map)
  • JPEG2000
  • NetCDF grids
  • SRTM HGT grids
  • Multi-tiled ADF grids
  • compressed Geosoft grids


출력 파일 형식들

  • Z value is saved as metadata to MIF/MID, SHP/DBF, GSB, GSI, BLN, BNA with File | Export
  • KML/KMZ Export:
  • Export contours to KML, and Z value is the Object ID for each line in the KML
  • Export each layer in map to its own folder in the KML/KMZ
  • Export one GIF for the same symbol
  • Transparent GIF
  • Transparent PNG
  • GeoPDF
  • JPEG2000
  • SEG-P1
  • NetCDF grids
  • SVG

새로 추가된 좌표계, 데이텀, 타원체


Coordinate Systems

  • Australia New South Wales ISG (Integrated Survey Grid), 7 new zones
  • Australian grid, 37 new coordinate systems were added
  • Europe UTM zone 29N using European 1950 - Port./Spain datum
  • Hartebeesthoek / Lo, 10 new zones
  • Idaho Transverse Mercator 1927 (IDTM27)
  • Idaho Transverse Mercator 1983 (IDTM83)
  • Irish Transverse Mercator (ITM)
  • NZGD2000, 28 new
  • Portuguese National Grid, Greenwich Meridian
  • Portuguese National Grid, Lisbon Meridian
  • Portuguese National Grid, Lisbon Meridian (zero easting/northing)
  • POSGAR94, 7 new zones
  • POSGAR98, 7 new zones
  • SVY21
  • SWEREF99 TM
  • SWEREF99, 12 new local zones
  • SWEREF99/RT90, 6 new emulation zones


Datums

  • IRENET95
  • Lisbon 1937 (Lisbon Meridian)
  • NWS-84
  • Posiciones Geodesicas Argentinas 1994 (WGS84 base)
  • Posiciones Geodesicas Argentinas 1998 (WGS84 base)
  • SVY21 (WGS84 base)
  • SWEREF99


Ellipsoid

  • NWS-84 Sphere
