What's New In Surfer V.15?

Surfer v15에는 많은 흥미 진진한 새로운 기능들이 있습니다. 이번 업그레이드에서는 유용성을 높이고, 시간 절약을 위한 작업 흐름(workflow) 개선, 많이 요구되는 가장 인기 있는 새로운 기능들을 추가 하는데 중점을 두었습니다. 새로운 주요 기능들은 다음과 같습니다. 새로운 기능들에 대한 전체 목록은 프로그램의 우상단에서 ?를 클릭하여 도움말(Help)을 열어서 확인할 수 있습니다. 도움말의 목차 페이지에서 Surfer 15 | Introduction | New Features 를 참고 하십시오.
___________________________________________________________________________________________________


• 3D View
• 새로운 point cloud 레이어를 이용한 LiDAR 데이터 처리
• 베이스 지도 기호/상징
• 디센(Thiessen) 폴리곤 만들기
• 들로네 삼각망(Delaunay Triangles) 만들기
• 멀티 스레드 격자화 및 칼라 기복도(Relief) 생성
• 시간 절약 !!
• 좌표 체계 개선/추가
• 가져오기
___________________________________________________________________________________________________

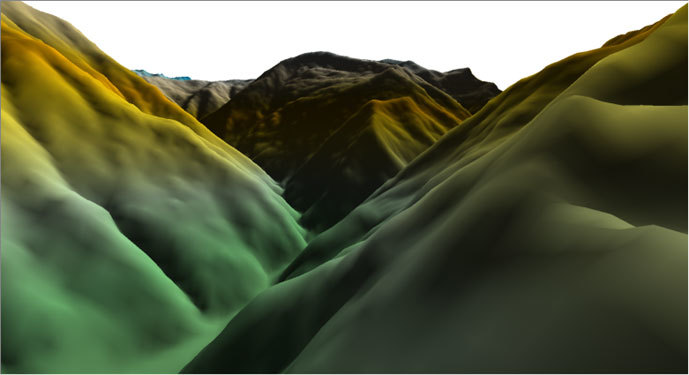

3D View

여러분의 데이터를 3D로 보고 탐색해 보십시오! 지표면을 따라 걷고, 회전하여 여러 관점에서 서페이스를 볼 수 있고, 수위(water level)을 조절하여 표시할 수 있고, 수직 과정 정도를 조절할 수 있고, 플라이 쓰루(Fly-through: 비행 시뮬레이션) 동영상을 만들고 녹화할 수 있는 3D 지도 작업을 할 수 있습니다. 지도에는 래스터, 이미지, 벡터 데이터를 포함하며 3D화면에 표현하여 살펴 볼 수 있습니다.





___________________________________________________________________________________________________

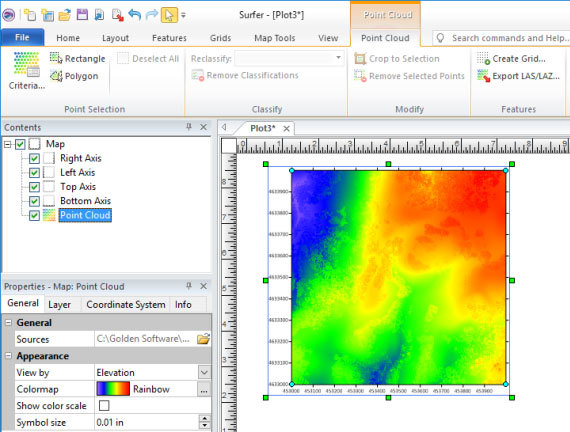

새로운 point cloud 레이어를 이용한 LiDAR 데이터 처리

새로운 point cloud 레이어를 이용하여 LiDAR 데이터를 가시화해 보십시오! 포인트 클라우드 (Point cloud)를 만들기 위해 하나 이상의 LAS 또는 LAZ 파일을 선택할 수 있습니다. 다양한 필터링 옵션들(분류, 리턴 유형, 소스 ID 등)를 이용하여 필요한 점들만 가져올 수 있습니다. 선택한 모든 LAS/LAZ 파일들의 데이터를 하나의 포인트 클라우드 레이어로 병합할 수 있습니다. 레이어가 만들어지면, 포인트 클라우드 레이어들은 Properties 창에 고유한 옵션들을 갖게 되며 리본(ribbon) 안에 있는 자체 도구 페이지를 갖습니다. 다음과 같은 작업을 할 수 있습니다:

• 특정 기준에 의해 또는 직사각형 또는 폴리곤으로 점들을 선택
• 선택한 점들을 레이어에서 삭제
• 점들로 레이어를 자르기
• 선택한 점 분류를 삭제
• 선택한 점 분류를 재 분류
• 포인트 클라우드 점들로부터 직접 격자 생성
• 새로운 LAS 또는 LAZ 파일로 내보내기

이러한 기능을 새로운 3D 보기와 결합하여 강력한 3D 가시화를 경험해 보십시오!




___________________________________________________________________________________________________

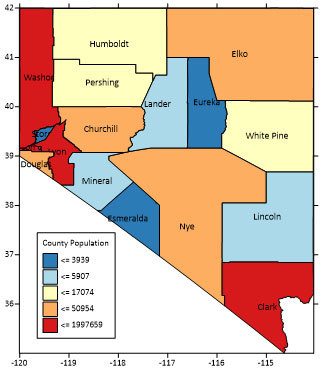

베이스 지도 기호/상징

베이스 레이어에 상징(symbology)를 적용하고 색상과 기호들을 속성 값에 기초한 객체들에 적용해 보세요. 이렇게 하면, 속성 필드에 있는 값들을 이용하여 베이스 지도에서 코드 객체들을 색칠할 수 있습니다. 특정 도면 속성을 고유 값으로 지정하거나 데이터의 어떤 수치 범위에 기초하여 그리기 속성을 지정할 수 있습니다. 예를 들면, SHP/DBF를 Surfer에 로딩하여 심볼 속성들을 모든 샘플 위치에 할당하고, 다른 심볼 속성들을 모든 관정(well) 위치에 할당할 수 있습니다. 뿐만 아니라, 이러한 속성들과 관련 속성 값들을 표시하도록 범례를 자동으로 만들 수도 있습니다.

일부 활용 사례들:

• 각 지역에서 발견되는 양에 기초하여 고고학 발굴의 폴리곤 색 등급을 부여
• 각 지질 단위에 대해 채우기 색을 지정하여 맞춤형 지질 지도를 작성
• 특정 유형 이름 또는 샘플 유형에 따라 토양 유형의 폴리곤들을 채색
• 지도 위에 심볼들을 표시 – 오염 양을 구분하도록 심볼 크기를 다르게 표시
• 도로 유형별로 다르게 표현하도록 폴리라인들을 채색




___________________________________________________________________________________________________

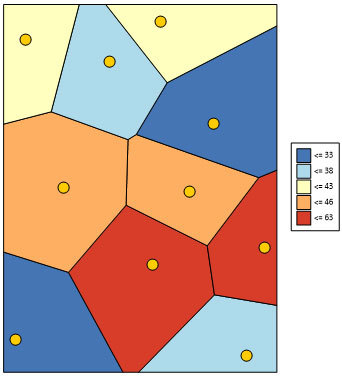

디센(Thiessen) 폴리곤 만들기

영역 내의 모든 공간들이 다른 점보다는 관련 점 객체에 보다 가깝도록 자동으로 영역을 만듭니다. 디센 폴리곤들은 근접 분석과 영향권 영영 계산에 기여할 수 있습니다. 데이터 점들을 베이스 레이어로 로딩하고, 점들을 선택 후, Features | New Features | Thiessen Polygons 명령을 사용하여 동일 레이어 위에 데이터 점들로 폴리곤을 그리거나 새로운 레이어에 그릴 수 있습니다. 폴리곤을 그린 후, 속성 값을 이용하여 기호로 색상을 지정합니다.




___________________________________________________________________________________________________

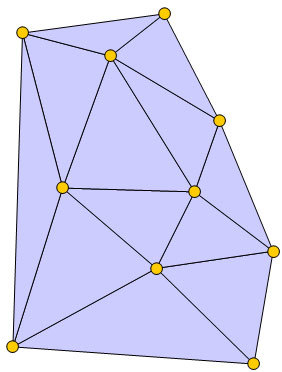

들로네 삼각망(Delaunay Triangles) 만들기

데이터 점들 사이에 삼각형 폴리곤을 자동으로 생성하여 삼각형 내에 남은 데이터 점이 없도록 합니다. 점 데이터를 베이스 레이어로 로딩하여, Features | New Features | Triangulation 명령으로 동일 레이어 위에(또는 새로운 레이어에) 점 데이터로 들로네 삼각형 폴리곤을 만듭니다.




___________________________________________________________________________________________________

멀티 스레드 격자화 및 칼라 기복도(Relief) 생성

이제 컴퓨터가 무거운 짐을 버리도록 하세요!


• 격자화(Gridding) 작업은 이제 멀티스레딩으로 처리할 수 있어서 컴퓨터의 더 많은 메모리를 활용할 수 있습니다. 데이터를 격자화하는 대부분의 방식들이 최대 5배 이상 빨라졌습니다.
• 칼라 기복도(Color Relief) 렌더링도 멀티스레딩으로 처리가 가능합니다. 격자 생성, 줌, 편집 이동 등의 작업이 매우 빨라졌습니다. 매우 큰 격자의 경우도 변경 후 다시 그리는 것이 거의 동시에 이루어집니다.


___________________________________________________________________________________________________

시간 절약 !!

Surfer는 사용자가 원하는 기본 값을 캡쳐함으로써 두 가지 다른 시간 절약 개선 방식을 제공합니다.

• 내보낼 파일 형식을 기억해줍니다. 사용자가 만약 JPG 형식으로 항상 저장한다면, 기본 내보내기 형식은 사용자가 변경하지 않는 한 JPG로 설정됩니다.
• 상태 바 박스의 크기를 기억해 줍니다. 모든 좌표 정보를 보기 위해 상태 바 표시 줄을 계속 변경할 필요가 없습니다. 사용자가 변경하기 전까지는 정보를 보관하고 유지합니다.


___________________________________________________________________________________________________

좌표 체계 개선/추가

• 새로운 좌표 체계 ETRS89 / ETRS-UTM zone 26N-39N 이 추가 되었습니다.


___________________________________________________________________________________________________

가져오기

새로 추가된 형식(읽기)입니다:

• PDF as vector
• MapInfo TAB/MAP vector format
• DGN (v7)
• GeoJSON
• S-57
• IDRISI VCT Binary Vector format
• TIGER/LINE
